标题 Revit使用幕墙巧做瓦屋顶的详细步骤
分类 教程攻略-教程-电脑软件教程
内容
      前段时间不少人问小编Revit使用幕墙巧做瓦屋顶的相关操作,今日小编就专门演示一下Revit使用幕墙巧做瓦屋顶的详细步骤,相信对大家会有所帮助的。

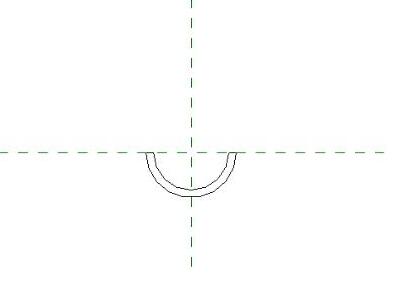

      1、建瓦族备用,打开公制轮廓-竖梃族样板,并绘制瓦轮廓,
      2、新建一个项目,在项目里使用迹线屋顶绘制出一个矩形坡屋顶,并将属性改为玻璃斜窗,

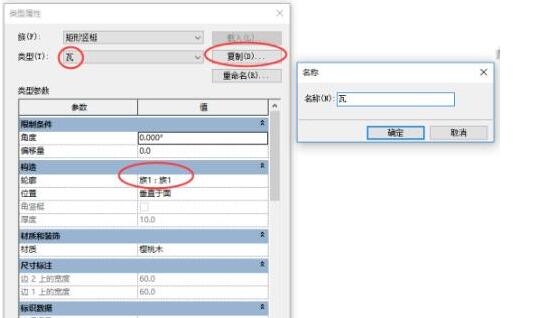

      4、把瓦族载入到项目中,在建筑选项卡下选择竖梃,编辑矩形竖梃,**类型改为瓦,将轮廓改为族1,也就是瓦族,

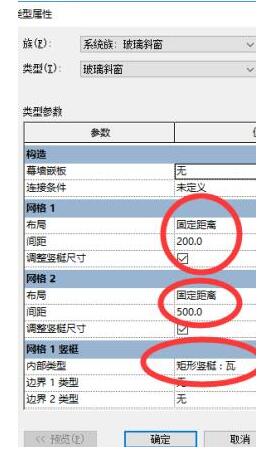

      5、选择玻璃斜窗,将网格改为固定距离,网格1间距改为200,网格2改为500,网格1竖梃“内部类型”改为刚才创建的瓦,

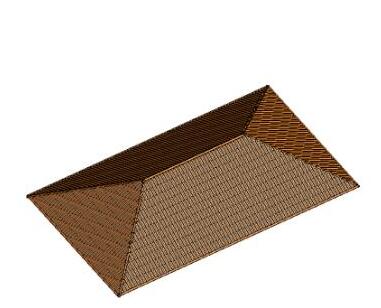

      6、点击确认后效果如图所示。
      意义:在遇到繁多且简单的构件放置,可以通过创建族,并配合系统构件进行快速创建,省去繁杂的放置过程,节省时间。
      上文就讲解了Revit使用幕墙巧做瓦屋顶的详细步骤,希望有需要的朋友都来学习哦。
