标题 中断处理过程有哪些?中断处理过程的五个阶段
分类 软件教程
内容

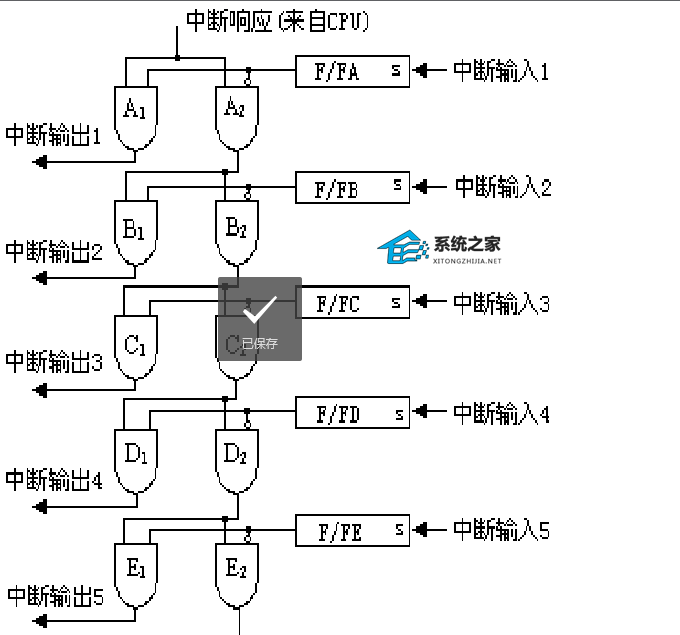

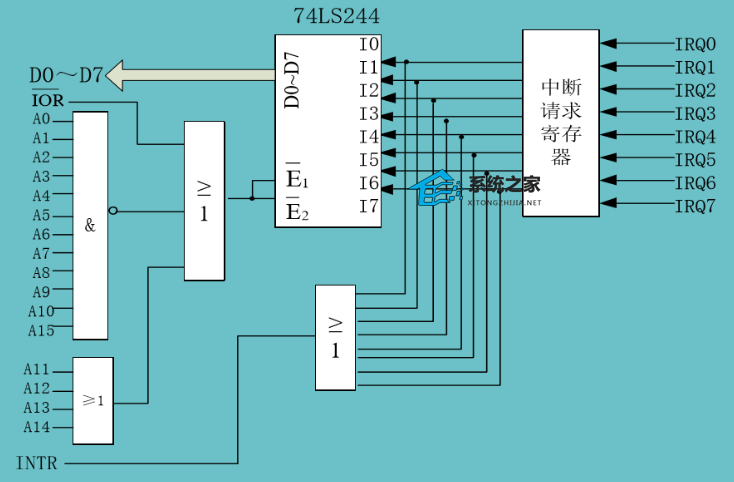

中断处理全过程是指从中断源发出中断请求,当CPU响应这个请求时,当前程序被中断并转到中断服务程序,直到中断服务程序结束,然后CPU返回原程序继续执行的全过程。那么具体中断处理的全过程是怎样的呢?下面小编就来看看吧!中断处理过程有哪些?中断处理过程的五个阶段中断处理的基本过程包括中断请求、中断仲裁、中断响应、中断服务和中断返回五个阶段。1.中断请求阶段1)CPU内部发生的中断(内部中断)不需要中断请求,CPU内部的中断控制逻辑直接接收并处理。2)外部中断请求由中断源发出。外部中断源使用CPU的中断输入引脚输入中断请求信号。通常,CPU有两个中断请求输入引脚:一个可屏蔽的中断请求输入引脚和一个非屏蔽的中断请求输入引脚。1.1中断请求触发每个中断源发出中断请求信号的时间是不确定的,CPU响应中断的时间也是不确定的。因此,每个中断源都有一个中断请求触发器,它锁存自己的中断请求信号,并保持到CPU响应这个中断请求后再清除。1.2中断使能触发器CPU内部有一个中断使能触发器,当它为“1”时,允许CPU响应中断,称为开放中断。如果为“0”,则不允许CPU响应中断,中断被屏蔽,称为off中断。%%通常情况下,当CPU复位时,中断使能触发器也被复位为“0”,即中断关闭。当CPU中断响应时,CPU自动关闭中断,并禁止接受另一个新的中断。%%中断使能触发器的状态可以用on中断或off中断指令设置。2.在中断仲裁阶段,CPU一次只能接受一个中断源的请求。当多个中断源同时向CPU发出中断请求时,CPU必须找出中断优先级最高的中断源。这个过程称为中断仲裁。中断仲裁可以采用硬件方法或软件方法。2.1软件仲裁CPU检测到中断请求后,首先读取中断请求寄存器的内容,并逐位检测其状态。当一个位被检测为1时,它确定相应的中断源有中断请求,并转而执行其中断服务程序。先检测到的具有较高的优先级,后检测到的具有较低的优先级。检测顺序是每个中断源的优先级顺序。中断处理过程有哪些?假设上图中的输入端口地址是87FFH。有以下查询程序:MOV DX,87FFHIN AL,DX;读取中断请求寄存器内容SHR AL、1JC IR0IRQ0有请求,转ir0rshral,1JC IR1IRQ1有请求,转给IR1SHR AL,1JC IR2有一个来自IRQ2的请求,它将被传送到IR2.软件仲裁需要很长时间。如果中断源较多,中断的实时性较差,但软件仲裁优先级安排灵活。2.2硬件仲裁使用特殊硬件电路确定中断源优先级有两种常用方法:菊花链仲裁电路和中断控制器仲裁。2.2.1菊花链仲裁电路的设计思路:每个中断源都有一个中断逻辑电路,所有的中断逻辑电路形成一个链,就像菊花链一样。链前端的中断源优先级最高,后端的设备优先级较低。中断处理过程有哪些?实现过程:CPU接收中断请求,如果允许中断,CPU发送中断响应信号。中断响应信号首先到达菊花链的前端。如果中断源1发出中断请求,它将截取中断响应信号并将其阻塞,使其无法传输到下一个中断源。无论后面的中断源是否提出中断请求,都无法接收到中断响应信号,因此它们的中断请求无法得到响应。2.2.2中断控制器仲裁中断控制器,如Intel8259A,可以通过多种方式设置中断源的中断优先级。在中有一个中断优先级鉴别器

CPU在响应一个中断时,向中断源发送中断响应信号,同时:保护硬件站点;关闭中断;保护断点;获取中断服务程序的入口地址。4.中断服务阶段中断服务程序的一般结构是:1)保护现场。在中断服务程序的开头安排了几个堆栈指令,将每个寄存器的内容压入堆栈进行存储。2)打开中断。在中断服务程序执行过程中,允许更高级别的中断请求来中断当前的中断服务程序,从而实现中断嵌套。3)中断服务。完成中断源的具体要求。4)还原场景。在服务程序中断结束之前,必须恢复主程序的中断位置。通常,存储在堆栈中的字段信息被弹出到原始寄存器中。5)中断并返回。返回原程序的断点,继续执行原程序。5.在中断返回阶段,返回到原程序的断点,恢复硬件站点,继续执行原程序。返回操作是中断响应操作的反向过程。19.不要说悲伤,每个人都有自己的故事。活着不是为了怀念昨天,而是为了等待希望,让所有人看到你的力量。没有他你也可以活得很好。
