软件 西门子s7-200
分类 PC软件-编程软件-编程工具
语言 简体中文
大小 282.21 MB
版本 2.3.0.2 官方版
下载
介绍
    西门子s7-200官方版是一款专业优秀的plc编程工具。西门子s7-200 smart编程软件最新版功能多样，持位逻辑、时钟、通信、比较、转换、计数器、浮点运算等等功能。通过西门子s7-200 smart编程软件用户可以进行远程的编程、数据传输等，是西门子PLC用户必备的开发工具。

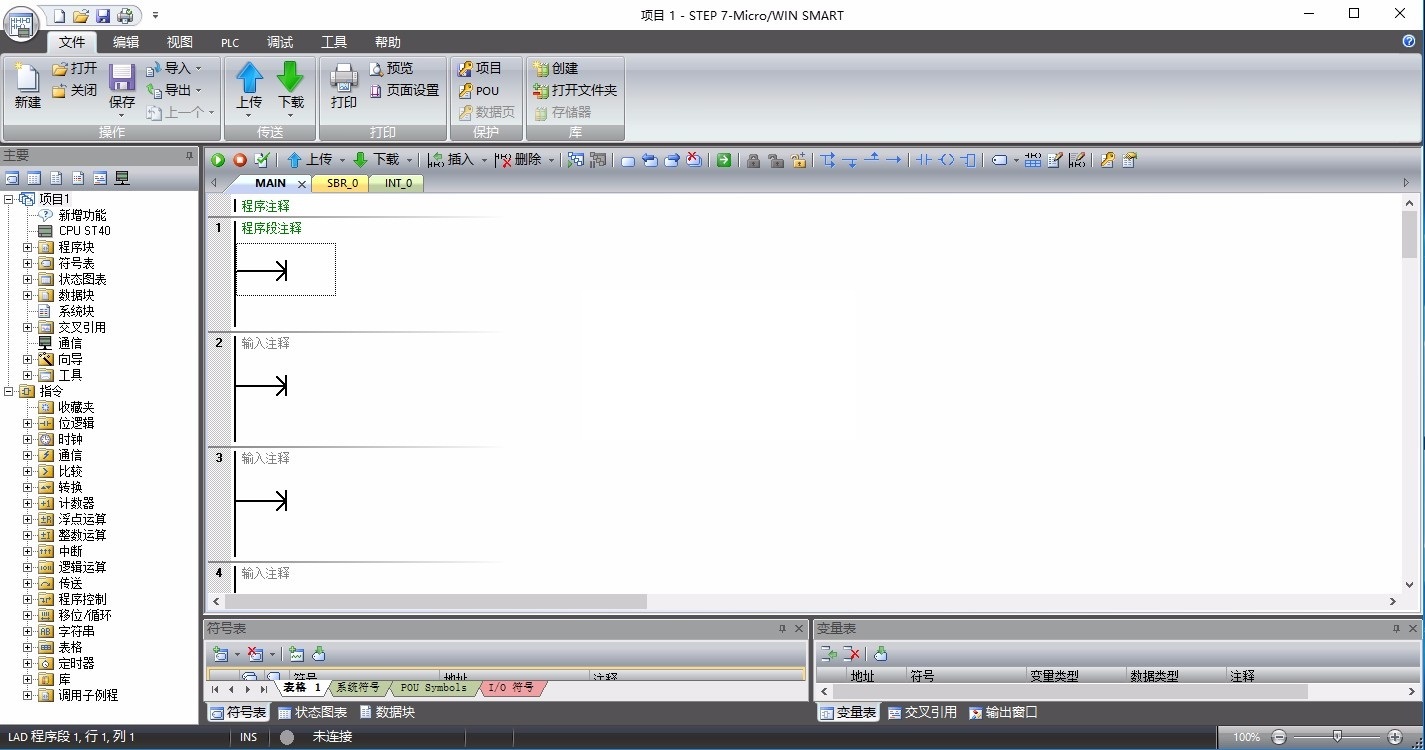

    西门子s7-200截图
    西门子s7-200常见问题
    1、为什么有些第三方触摸屏不能与 STEP 7-Micro/WIN SMART 软件同时访问S7-200 SMART CPU?
    虽然S7-200 SMART CPU 以太网端口具有 25 个连接资源，但是其中只有 1 个连接资源(PG连接资源)用于与 STEP 7-Micro/WIN SMART 软件的通信。如果第三方触摸屏与S7-200 SMART CPU的连接也使用 PG连接资源，就会造成第三方触摸屏不能与 STEP 7-Micro/WIN SMART 软件同时访问S7-200 SMART CPU。
    2、GET/PUT 通信错误有哪些可能原因?
    GET/PUT 指令 TABLE 参数表的第一个字节提供了“错误代码”，用于排查错误原因。GET/PUT 指令故障可能原因：
    (1)S7-200 SMART CPU 固件版本较低，通信双方 CPU 固件都需要 V2.0 及以上版本。
    (2)超出了本地 CPU 主动连接资源限制或远程 CPU 无可用的被动连接资源。
    (3)GET/PUT 指令 TABLE 参数定义错误。
    (4)通信站点之间的物理连接出错。
    3、GET/PUT 指令可以传送的最大用户数据是多少?
    GET 指令可从远程站点读取最大 222 个字节的用户数据，PUT 指令可向远程站点写入最大 212 个字节的用户数据;大数据量的用户数据通信可以调用多个 GET/PUT 指令来实现。采用 GET/PUT 向导时每个操作的读写用户数据的最大个数为 200 个字节。
    西门子s7-200使用说明
    双击打开200SMART编程软件。
    菜单栏单击tools按钮然后单击options按钮。
    系统弹出选项对话框，再对话框中单击GENERAL按钮。
    在语言选项中选择中文简体，然后单击OK按钮。
    单击确定按钮程序关闭，重新打开编程软件，已经转化为中文。
    西门子s7-200软件功能
    1、开放式用户通信
    开放式用户通信 (OUC) 指令可使您的程序通过以太网与另一个支持以太网的设备进行通信。对方以太网设备可以是另一个 S7-200 SMART CPU 或是另一个支持 UDP、TCP、或 ISO-on-TCP 协议的第三方设备。您的程序对通信进行全方位的控制，包括选择协议、发起连接、发送数据、接收数据和终止连接。
    2、调试和监视功能
    在运行 STEP 7-Micro/WIN SMART 的编程设备与 PLC 之间成功建立通信并将程序下载到 PLC 后，便可使用 STEP 7-Micro/WIN SMART 的监视和调试功能。
    3、CPU基本操作
    CPU 连续执行程序中的控制逻辑和读写数据。基本操作非常简单：
    CPU 读取输入状态。
    存储在 CPU 中的程序使用这些输入评估控制逻辑。
    程序运行时，CPU 更新数据。
    CPU 将数据写入输出。
    扫描周期中的任务
    CPU 反复执行一系列任务。这种任务循环执行称为扫描周期。用户程序的执行与否取决于 CPU 是处于 STOP 模式还是 RUN 模式。在 RUN 模式下，执行程序;在 STOP 模式下，不执行程序。
    读取输入：CPU 将物理输入的状态复制到过程映像输入寄存器。
    执行程序中的控制逻辑：CPU 执行程序指令，并将值存储到不同存储区。
    处理任何通信请求：CPU 执行通信所需的所有任务。
    执行 CPU 自检诊断：CPU 确保固件、程序存储器和所有扩展模块正确工作。
    写入输出：将存储在过程映像输入寄存器的数值写入到物理输出。
    西门子s7-200软件特色
    S7-200 SMART 可实现 CPU、编程设备和 HMI 之间的多种通信：
    以太网：
    编程设备到 CPU 的数据交换
    HMI 与 CPU 间的数据交换
    S7 与其它 S7-200 SMART CPU 的对等通信
    与其它具有以太网功能的设备间的开放式用户通信 (OUC)
    PROFIBUS：
    适用于分布式 I/O 的高速通信(高达 12 Mbps)
    一个总线控制器连接许多 I/O 设备(支持 126 个可寻址设备)。
    主站和 I/O 设备间的数据交换
    EM DP01 模块是 PROFIBUS I/O 设备。
    RS485：
    总共支持 126 个可寻址设备(每个程序段 32 个设备)
    支持 PPI(点对点接口)协议
    HMI 与 CPU 间的数据交换
    使用自由端口在设备与 CPU 之间交换数据(XMT/RCV 指令)
    RS232：
    支持与一台设备的点对点连接
    支持 PPI 协议
    HMI 与 CPU 间的数据交换
    使用自由端口在设备与 CPU 之间交换数据(XMT/RCV 指令)
    西门子s7-200更新日志
    1.修复部分bug
    2.优化了部分功能
