Modbus Poll正式版

Modbus Poll正式版是款适合开发工作者使用的modbus开发和调试工具。Modbus Poll可以将整个电器网络进行管理，由控制中心出发，下达给每一个设备的准确的操作指令，如开启、关闭、待机等常用指令。Modbus Poll还支持多种常用设备的电器接口，用户接入总网络中，即可进行操作管理。软件园提供Modbus Poll软件的下载服务，下载Modbus Poll软件其他版本，请到软件园!
    Modbus Poll截图
    Modbus Poll软件功能
    ★OLE自动化可以简单地与Visual Basic接口，使用起来类似于ActiveX控件
    ★读/写多达125个寄存器
    ★读/写多达2000个输入/线圈
    ★Test Center菜单 (组织你自己的测试字串)
    ★打印和打印预览
    ★监视串行数据流量serial data traffic
    ★打印和打印预览
    ★串行数据流的监控
    ★上下文敏感的hlp文件
    ★10显示格式，如浮点，双精度等
    ★Adjustable Address Base (0 or 1)
    ★字体和颜色选项
    ★广播功能(从设备ID=0)
    ★易于控制的RS-485转换器与RTS切换
    支持的Modbus功能码
    01:读取线圈状态
    02:读取输入状态
    03:读取保持寄存器
    04:读取输入寄存器
    05:强置单线圈
    06:预置单寄存器
    15:强置多线圈
    16:预置多寄存器
    22:位操作寄存器
    23:读/写寄存器
    Modbus Poll软件特色
    一、标准、开放，用户可以免费、放心地使用该软件协议，不需要交纳许可证费，也不会侵犯知识产权。目前，支持该软件的厂家超过400家，支持该程序的产品超过600种
    二、该软件可以支持多种电气接口，如RS-232、RS-485等，还可以在各种介质上传送，如双绞线、光纤、无线等
    三、该软件的帧格式简单、紧凑，通俗易懂。用户使用容易，厂商开发简单
    四、其他特点:
    在该软件网络上传输
    1.标准的Modbus口是使用一RS-232C兼容串行接口，它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。控制器能直接或经由Modem组网
    2.控制器通信使用主—从技术，即仅一设备(主设备)能初始化传输(查询)。其它设备(从设备)根据主设备查询提供的数据作出相应反应。典型的主设备：主机和可编程仪表。典型的从设备：可编程控制器
    3.主设备可单独和从设备通信，也能以广播方式和所有从设备通信。如果单独通信，从设备返回一消息作为回应，如果是以广播方式查询的，则不作任何回应。该软件协议建立了主设备查询的格式：设备(或广播)地址、功能代码、所有要发送的数据、一错误检测域
    4.从设备回应消息也由该软件协议构成，包括确认要行动的域、任何要返回的数据、和一错误检测域。如果在消息接收过程中发生一错误，或从设备不能执行其命令，从设备将建立一错误消息并把它作为回应发送出去
    Modbus Poll安装步骤

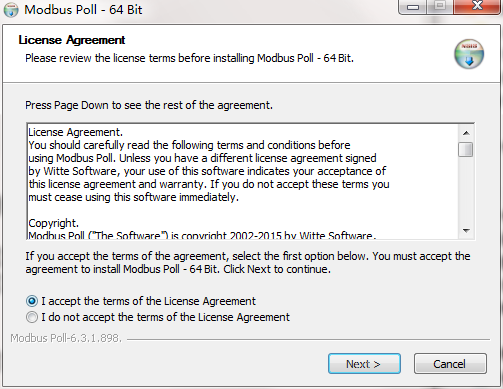

    1、在软件园将Modbus Poll下载下来，并解压到当前文件夹中，点击其中的ModbusPollSetup64Bit.exe应用程序，进入许可协议界面，我们点击我接受。
    Modbus Poll截图

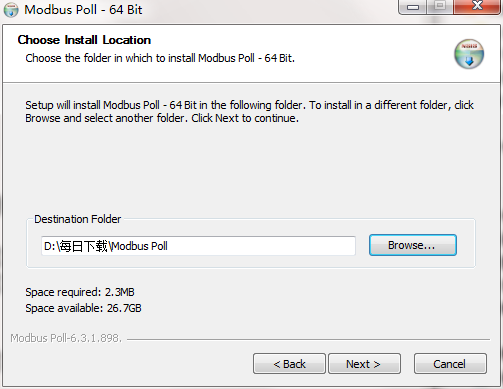

    2、选择软件安装位置界面，小编建议用户们安装在D盘中，选择好安装位置点击下一步。
    Modbus Poll截图
    3、Modbus Poll安装结束，点击完成即可。
    Modbus Poll截图
    Modbus Poll使用说明
    1.数据显示方式设置
    默认情况下，寄存器数据的显示方式为Signed方式(16进制无符号二进制)，数据范围为范围为-32768——32767。如果用户要以其他数值方式显示，可以通过菜单“Display”进行选择设
    2.地址格式设置
    Modbus Slave默认使用PLC地址，“Display”菜单中“PLC Addresses(Base 1)”为默认选中状态，默认寄存器的起始地址为1开始，此点与MCGS的串口和TCP数据转发
    驱动是相同的。如果测试时需要设置起始地址为0开始，可选择“Protocol Addresses(Base 0)”。一般情况下使用默认PLC地址即可
    二、连接
    1.点击菜单“Connection”中“Connect.. F3”进行连接
    2.弹出连接对话框
    其中:
    ★Port1，表示使用的串口(COM1)，根据实际情况选择不同的串口或者TCP/IP进行连接
    ★Mode，表示协议模式，使用串口时有效;使用TCP/IP时自动为TCP模式
    ★Respones Timeout，表示读取超时时间，从站在超时时间内没有返回数据，则认为通讯失败
    ★Delay Between Polls，每次扫描的最小间隔时间，默认为10ms
    ★Remote Server，表示TCP/IP模式时的终端从站设备的网络设置。
    ★IP Address，表示TCP/IP模式时从站IP地址
    ★Port，表示TCP模式时从站网络端口
    用户可根据需要对参数进行设置，默认为:串口1,波特率9600,数据位8位，无校验位，1位停止位。确认设置后点击“OK”按钮即可

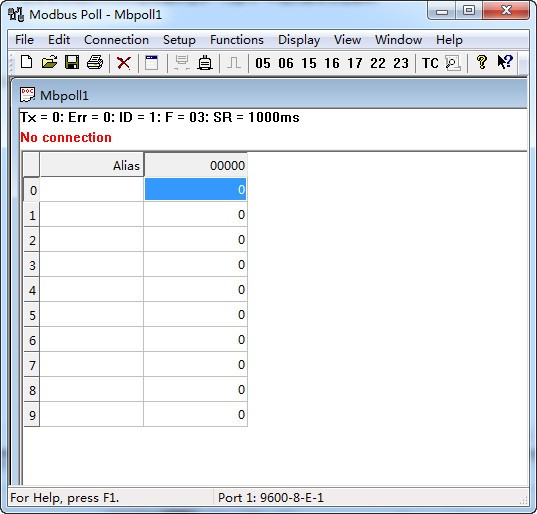

    3.此时主窗口将显示读取寄存器的相关信息
    其中:
    ★Tx = 4： 表示向主站发送数据帧次数，图中为4次
    ★Error = 0：表示通讯错误次数，图中为0次
    ★ID = 1：表示模拟的子设备的设备地址，图中地址为1
    ★F = 03：表示所使用的功能码，图中为03功能码
    ★SR = 1000ms：表示扫描周期
    红字部分，表示当前的错误状态，“No Connection”表示未连接状态
    Modbus Poll截图
    三、寄存器值改变
    在主窗口寄存器地址上双击鼠标，弹出修改对话框，在Value输入框中输入值确认即可，范围为-32768——32767
    其中:
    ★Slave:为要访问的Modbus从站的地址，对应主画面中的ID值，默认为1
    ★Address:为当前操作的寄存器的地址。图中为对寄存器30002操作
    ★Use Function:为所使用的功能码，可以选择06或16功能码进行写入
    四、查看通讯数据帧
    点击“Display”菜单中的“Communication…”,可以调出串口收发数据帧监视信息对话框，用来查看分析收发的数据帧
    其中:
    ★前6位为数据帧的序号
    ★Rx：表示接收数据帧
    ★Tx: 表示发送数据帧
    五、断开连接
    点击“Disconnect F4”即可断开连接结束测试，此时主窗口中出现红色的“No Connection”表示未连接状态
    Modbus Poll常见问题
    问：如何卸载Modbus Poll软件?

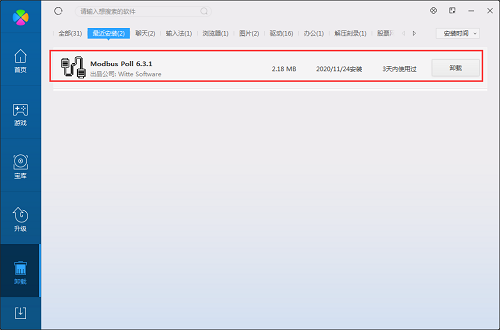

    答：方法一：安装并打开电脑管家软件，选择进入软件管理选项，点击卸载选项，在列表中找到Modbus Poll软件，点击卸载即可
    Modbus Poll截图

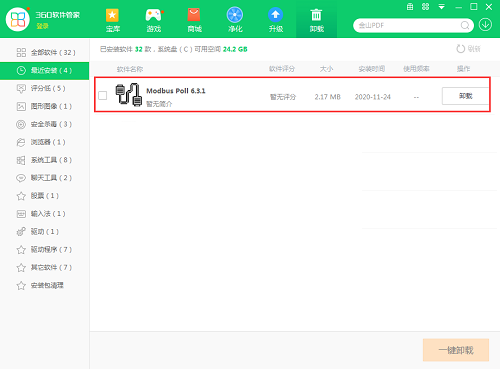

    方法二：安装并打开360软件管家，在卸载选项的列表中找到Modbus Poll软件，点击卸载即可
    Modbus Poll截图
