标题 autocad中画箭头、虚线绘制方法介绍
分类 教程攻略-教程-电脑软件教程
内容
    autocad是一款很好用的图像制作软件。对于一个人autocad新手来说,不知道怎么在autocad中画箭头和虚线,今天小编给大家分享一下autocad中画箭头、虚线绘制方法,希望这篇教程对大家有帮助。
    autocad画箭头方法介绍:
    AutoCAD教程
       方法一、用多段线命令。

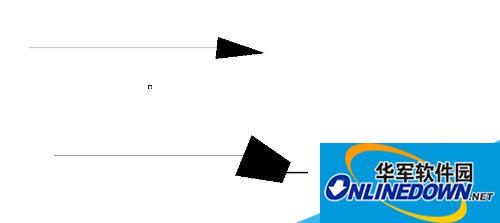

      输入“pl”——“输入w”——起点“宽度0”——终点“宽度5”(这个值看图的比例可自己调整)——拖动鼠标放箭头到合适的位置,或者输入“长度l” ——输入长度值,例如5,箭头可以画出了。如图1所示
    AutoCAD多线段
    图1
      方法二、用le命令。
      输入“le”——输入起点——输入终点——按“esc”即可,注意,箭头是在起点的位置处,所以要注意方向,画的时候。另外,这种方法画出的箭头一般比较小,这时候,选择箭头和引线,右键,找到特性——最下边找到:箭头大小,改变该数值调节箭头大小。
      另:输入“le”——输入“s”,这一步是设置,会出现对话框,在对话框中可以改变箭头的形式,比如空心箭头什么的。
       autocad添加虚线的方法:
      1、这里以CAD2014为例,其他版本的CAD操作一样,打开CAD,新建一个文档,或者是打开需要绘制虚线的文档,为了绘图的正规,需要新建一个虚线图层,点击“格式”,然后点击“图层”。如图2所示
    autocad添加虚线
    图2
      2、进入图层管理器中,点击“新建”按钮新建一个图层,然后命名为“虚线”,或者是其他名字,然后点击线型下面的“continue”。如图3所示
    autocad图层管理器
    图3
      3、进入到线型选择界面中,这里没有我们想要的线型,点击“加载”。如图4所示
    autocad线型选择界面
    图4

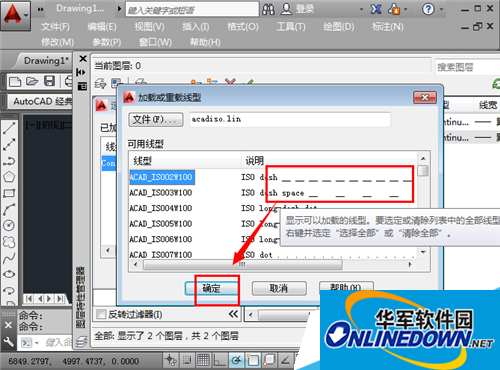

      4、找到需要的虚线线型这里选择第一个,然后点击“确定”加载线型。如图5所示
    autocad选择虚线线型
    图5

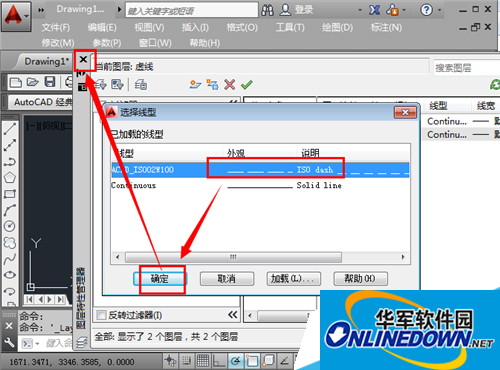

      5、返回到线型对话框中,这时候点击选择刚才的线型ISO,然后点击“确定”并关掉剩下的界面,这样就能够完成操作了。如图6所示
    CAD选择线型
    图6
    温馨提示:以上就是AutoCAD画箭头的最佳最简便的方法了,大家可以去尝试一下哦,能够为你节省下来不少的时间。
