标题 电脑主板跳线要怎么接？电脑主板跳线接法图解析
分类 软件教程
内容
    电脑主板跳线要怎么接？电脑主板跳线是每个装机的用户都要遇到的，虽然很多主流的主板接针形状和颜色都相似，但是接口位置和数量还是有些区别的，那么，我们要如果接主板跳线呢？下面来看看详细的电脑主板跳线接法图解析吧。
    电脑主板跳线接法图解析

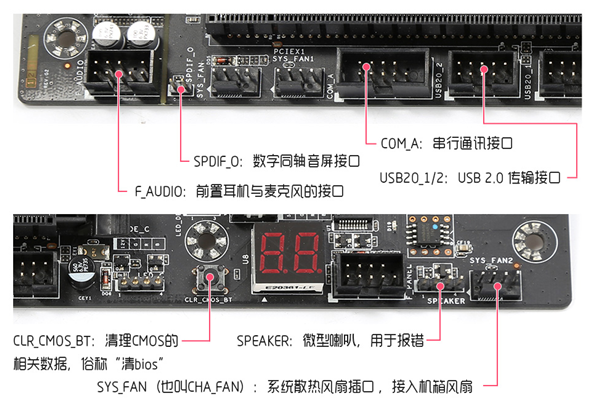

    F_AUDIO：前置耳机与麦克风的接口
    SPDIF_O：数字同轴音屏接口
    SYS_FAN（也叫CHA_FAN）：系统散热风扇插口，接入机箱风扇
    COM_A：串行通讯接口
    USB20_1/2：USB 2.0 传输接口
    CLR_CMOS_BT：清理CMOS的相关数据，俗称“清bios”
    SPEAKER：微型喇叭，用于报错
    电脑主板跳线接法图解析

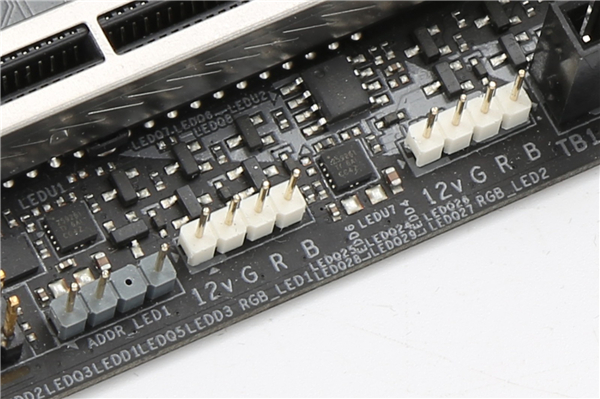

    LED_C：12V RGB接口（4针脚），5V ARGB接口（3针脚）
    电脑主板跳线接法图解析

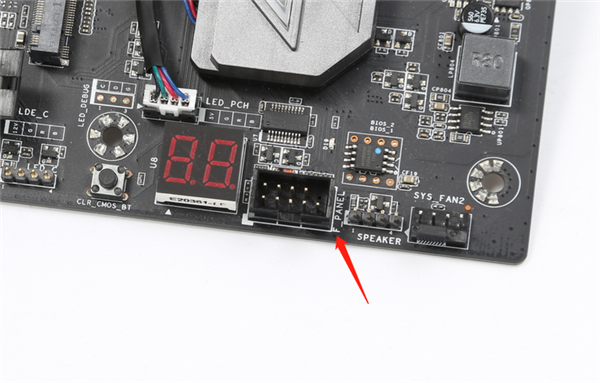

    F_PANEL（也叫 JFP1）：（机箱跳线，一一对应）
    PWR_LED：电源指示灯、PWR_SW：开机键
    H.D.D. LED：硬盘指示灯、RESET SW：重启键
    电脑主板跳线接法图解析

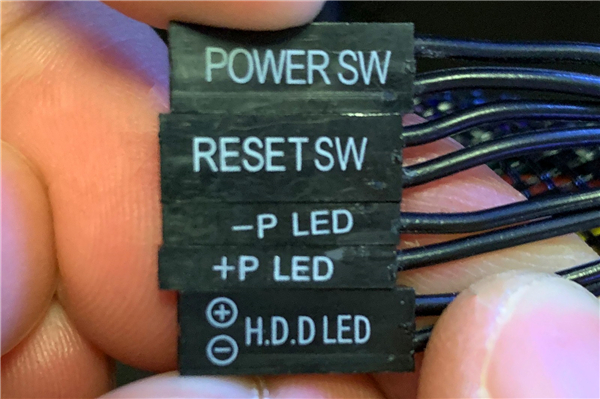

    要注意，POWER LED和HDD LED 有+-之分哟~
    电脑主板跳线接法图解析

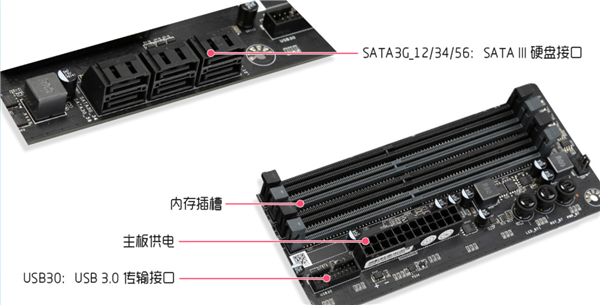

    SATA3G_12/34/56：SATA II硬盘接口
    USB30：USB 3.0 传输接口
    主板供电、内存插槽
    电脑主板跳线接法图解析

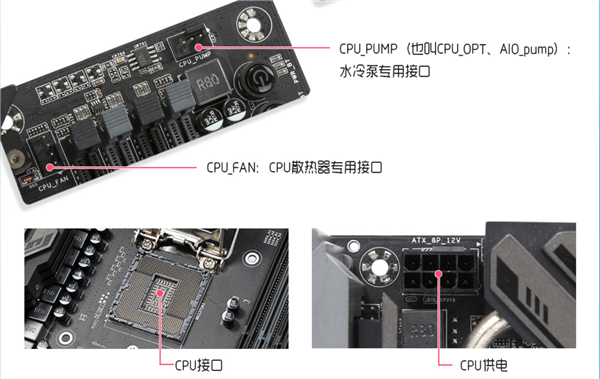

    CPU_FAN：CPU散热器专用接口、CPU供电、CPU接32. 如果你失恋了，只需要记住，既然失恋，就一定有一环出了问题。不论是谁的错，心里要铭记一句话，我有爱她的权利，只是，她没有爱我的义务。口
    CPU_PUMP（也叫CPU_OPT、AIO_pump）：水冷泵专用接口
    电脑主板跳线接法图解析

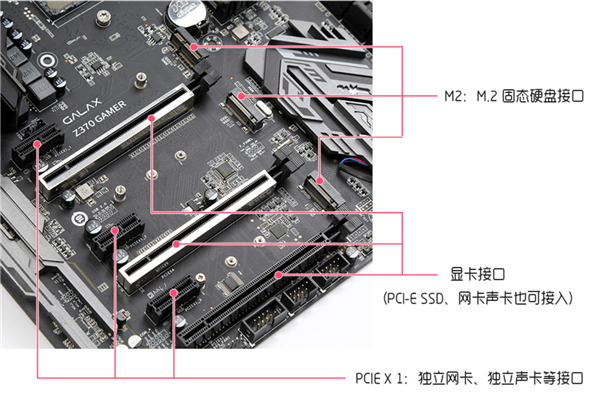

    PCIE X 1：独立网卡、独立声卡等接口
    PCIE X 4：PCI-E 固态硬盘接口
    PCIE X 16：显卡接口
    M2：M.2 固态硬盘接口
    电脑主板跳线接法图解析

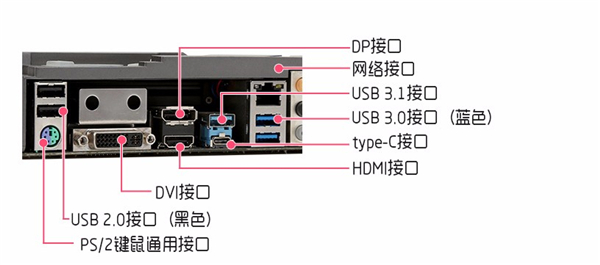

    PS/2键鼠通用接口、USB 2.0接口（黑色）、DVI接口、HDMI接口
    type-C接口、网络接口、USB 3.0接口（蓝色）
    电脑主板跳线接法图解析

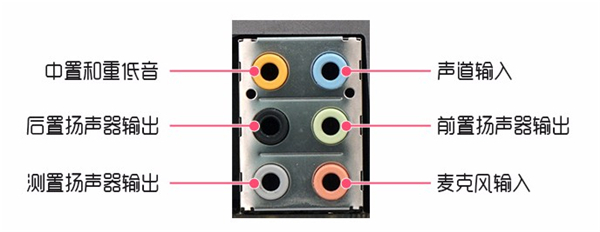

    音频接口（颜色区分）
    蓝色：声道输入 绿色：前置扬声器输出 粉色：麦克风输入
    橙色：中置和重低音 黑色：后置扬声器输出 灰色：测置扬声器输出
    电脑主板跳线接法图解析
    主板用料不同，接口也会有所增减，因此以上接口仅通用大部分主板，仅供参考。相信看过电脑主板跳线接法图解的小伙伴都可以轻松接线了。
