标题 AutoCAD2016快速入门：修改颜色、线型和线宽
分类 软件教程
内容
    使用AutoCAD绘制图形的时候，我们常常会使用不同的线型、线宽及颜色来凸出图形重点，并且在机械设计中的轮廓线必须使用国家标准的线宽及规范的线型，所以这就避免不了我们在绘制图纸的时候需要修改线型、线宽等操作了。下面，我们就一起往下看看AutoCAD2016修改颜色、线型和线宽的方法吧！
    方法步骤
    在CAD中，一般有两种方法来控制图形的属性，第一种方法是直接修改图形的属性，第二种方法是利用图层来控制图形的属性。
    在操作界面上选择“默认”选项卡，其上用于修改图形颜色、线宽和线型属性的下拉框。
    一、修改颜色
    在CAD中颜色有两个作用：一个是用颜色来区分不同类型的图形，二是利用颜色来控制打印输出的颜色和线宽及其他特性。下面简单介绍一下修改颜色的方法。

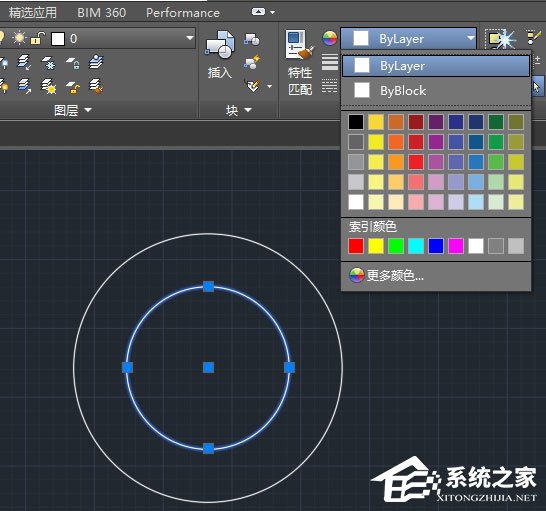

    1、选择要修改颜色的图形对象。

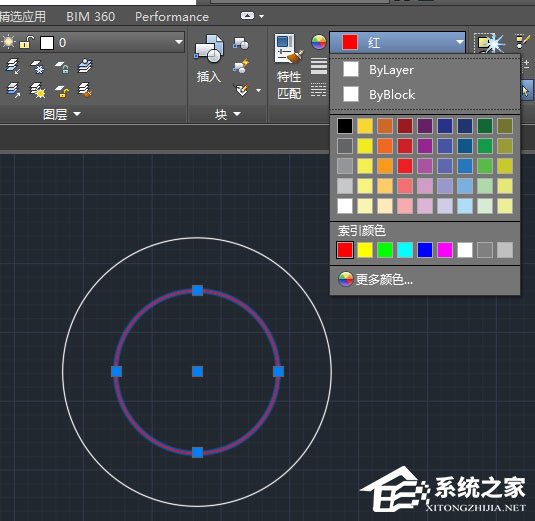

    2、单击颜色下拉框，在下拉列表中选择相应的颜色。
    AutoCAD2016快速入门：修改颜色、线型
    3、选中图形的颜色就会被修改，效果如下图所示。
    AutoCAD2016快速入门：修改颜色、线型
    如果要选择在列表中没有的颜色，可以选择列表最下方的“选择颜色…。。”，将弹出“选择颜色”对话框。对话框中提供了256种索引颜色、真彩色和配色系统。如果没有特殊需要，建议使用256种索引颜色，因为只有索引颜色才能用来控制打印效果。
    二、加载和设置线型
    线型与颜色设置稍有不同，从线型的下拉菜单上可以看到，默认情况下，下拉菜单中仅有1种线型：实线（Continuous），当您没有找到合适的线型时，需要使用“线型资源管理器”加载新的线型。

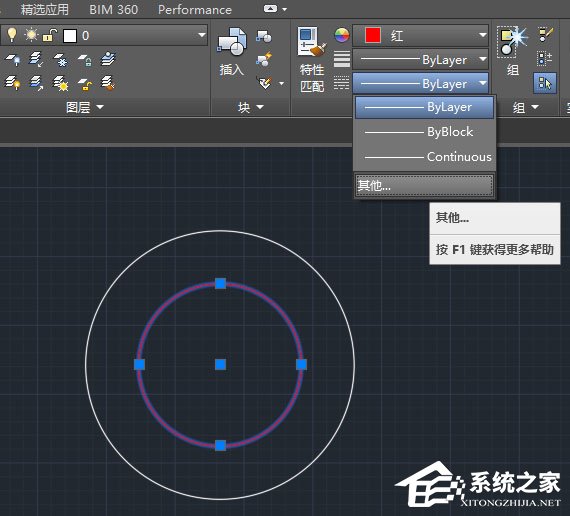

    1、单击线型下拉列表，在列表底部选择“其他”或“线型资源管理器”。
    AutoCAD2016快速入门：修改颜色、线型
    不同版本列表显示略有不同，有的底部写的是“其他…。。”有的写的是“线型资源管理器”，但作用是相同的，都是打开“线型资源管理器”对话框。
    2、单击“线型资源管理器”上的“加载”按钮。
    AutoCAD2016快速入门：修改颜色、线型
    3、在弹出的对话框中选择需要加载线型文件和需要的线型，单击“确定”按钮。
    AutoCAD2016快速入门：修改颜色、线型
    不同版本此对话框形式略有不同，有的版本是在上面直接列出了当前的线型文件名字，并可以单击前面的“文件”按钮加载线型文件，有的版本是在对话框标题栏显示线型文件名字，底部提供了一个“浏览”按钮来加载线型文件。

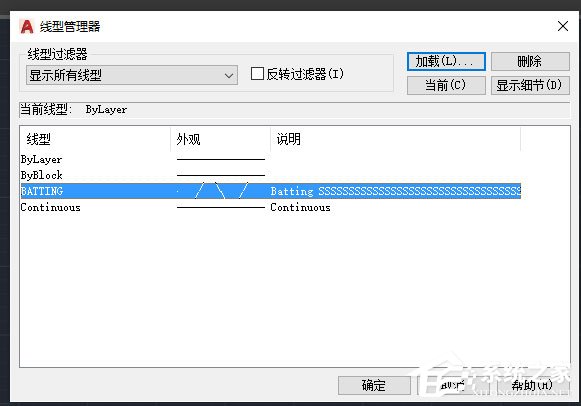

    4、返回“线型资源管理器”后，可以看到选中的线型已经加载到“线型资源管理器”中，如下图。
    AutoCAD2016快速入门：修改颜色、线型
    5、单击“确定”按钮，返回操作界面。之后，就可以像修改颜色那样修改选中对象的线型了。
    AutoCAD2016快速入门：修改颜色、线型
    6、最终的修改效果如下图所示。
    AutoCAD2016快速入门：修改颜色、线型
    三、线宽是用来控制打印线宽的，列表中只有一些固定值，操作方法比较简单，这里就不再介绍了。
