标题 UG齿轮画法 UG绘制圆柱型齿轮的方法
分类 软件教程
内容
    UG又名交互式CAD/CAM系统，UG是一款计算机辅助设计和计算机辅助制造的工具，利用这款软件可以轻松实现各种复杂实体和造型的建构。现在这篇文章给大家介绍如何记住UG工具来绘制圆柱形齿轮。
    在绘制齿轮前，需要先知道齿轮的参数，本例中所用的参数所下：齿数：50，模数5，压力角20，齿宽60
    1、打开UG软件，并新建一个以“圆柱型齿轮”为名称的图档；
    UG齿轮画法 UG绘制圆柱型齿轮的方法

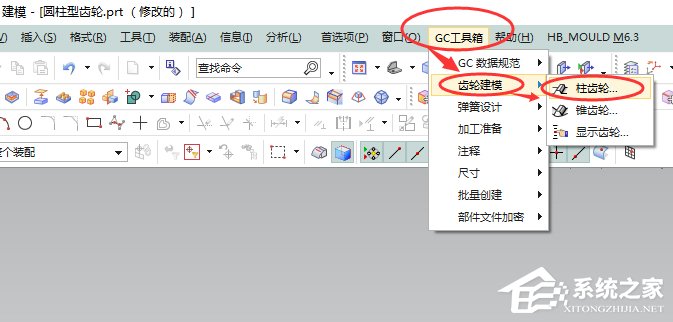

    2、本节绘制齿轮所用到的命令为GC工具箱，其指令位置如下；
    UG齿轮画法 UG绘制圆柱型齿轮的方法

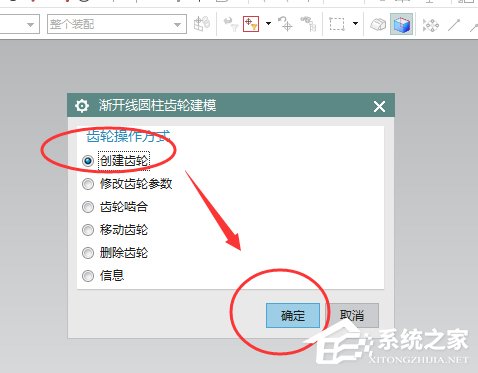

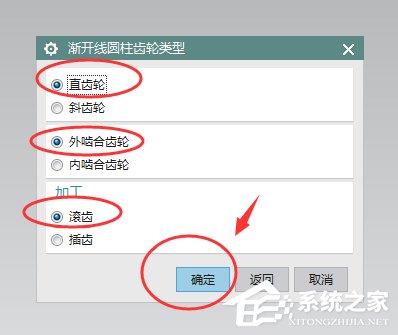

    3、点开创建圆柱型齿轮，其对话框中的设置参数如下图：
    UG齿轮画法 UG绘制圆柱型齿轮的方法
    UG齿轮画法 UG绘制圆柱型齿轮的方法

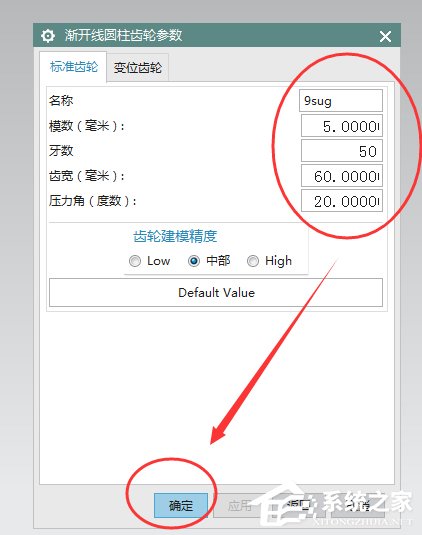

    4、在弹出齿轮参数数据后，请按说明中的参数填写；
    UG齿轮画法 UG绘制圆柱型齿轮的方法

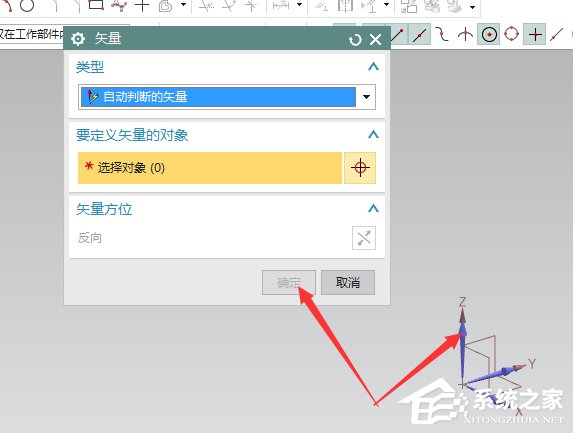

    5、为齿轮指定坐标方向，有X\\Y\\Z三向可以选择；
    UG齿轮画法 UG绘制圆柱型齿轮的方法

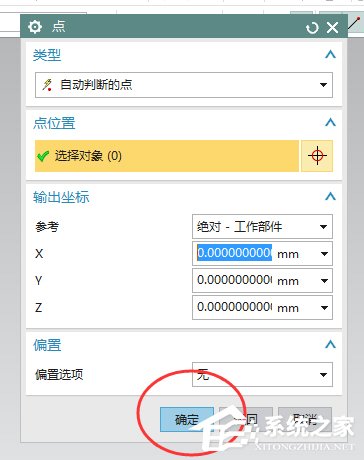

    6、指定齿轮的放置点，按默认的即可；
    UG齿轮画法 UG绘制圆柱型齿轮的方法

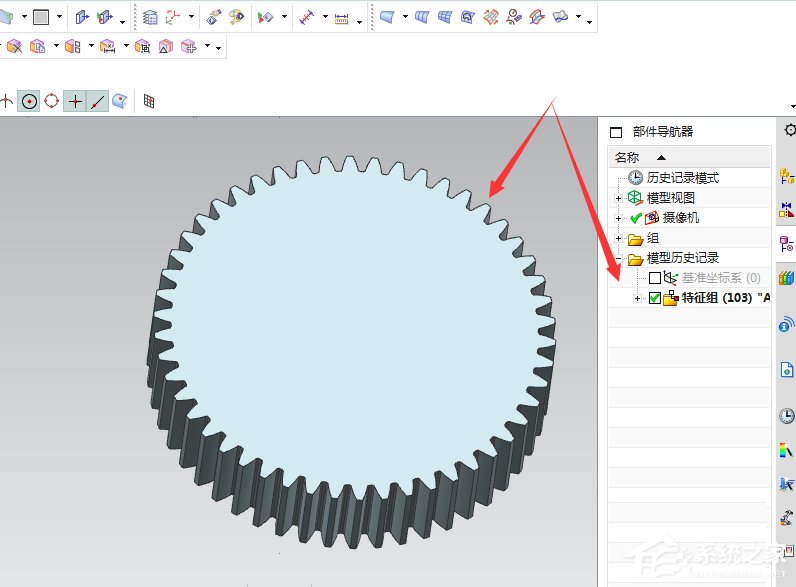

    7、在一切的参数设置完成后，通过GC工具箱创建的齿轮如下图；
    UG齿轮画法 UG绘制圆柱型齿轮的方法
    以上便是UG工具绘制圆柱形齿轮的教程，你只要跟着操作也能实现这个效果。最后要提醒大家的是创建的齿轮名称要以字母开头，同时在设计齿轮前，一定要先找到其各项的参数。
