介绍
    STM32CubeMX官方版是一款功能强悍的芯片配置软件。STM32CubeMX最新版支持配置STM32微控制器和微处理器，软件通过亲和的图形界面生成初始化代码，能够极大的减少开发时间和费用。STM32CubeMX官方版能够直接配置芯片参数，从而让用户可以在其他软件设计芯片。
    STM32CubeMX截图
    STM32CubeMX软件特色
    STM32CubeMX官方版包括了ST产品的每个系列除了STM8，平台包括了STM32Cube 硬件抽象层(一个STM32抽象层嵌入式软件，确保在STM32系列最大化的便携性)和一套的中间件组件(RTOS, USB, FatFs, TCP/IP, Graphics, 等等).
    直观的STM32微控制器的选择和时钟树配置
    微控制器图形化配置外围设备和中间件的功能模式和初始化参数
    C代码生成项目覆盖STM32微控制器的初始化符合IAR?，Keil的?和GCC编译器。
    对于产品设计，STM32CubeMX官方版无疑方便了产品的统一管理成为可能，而不再是一团乱的团队开发情况.节省了大量管理时间。
    STM32CubeMX使用方法
    1.新建工程

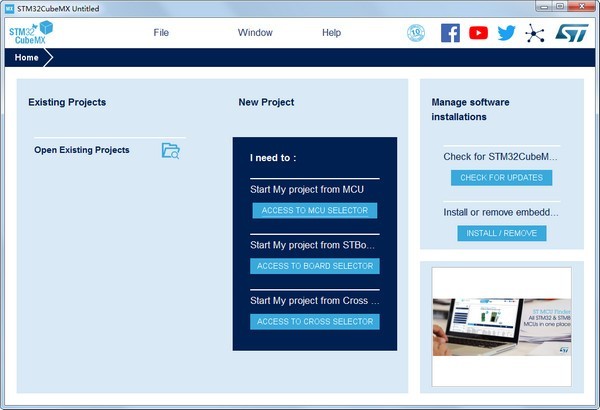

    打开STM32cubeMX软件，点击New Project。选择对应开板MCU(STM32F429IG LQFP)。
    选择工程后进入工程界面，如下图所示
    STM32CubeMX截图
    2. 配置外设。

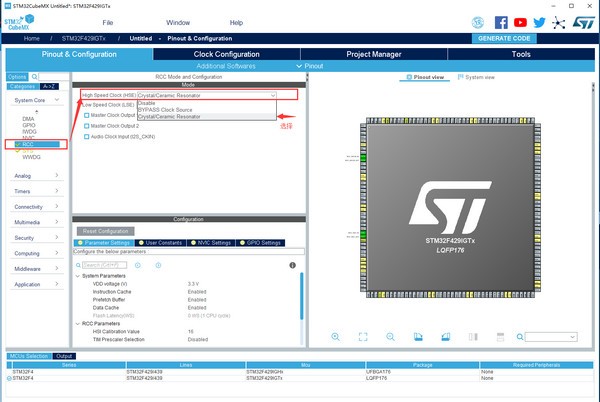

    RCC设置，选择HSE(外部高速时钟)为Crystal/Ceramic Resonator(晶振/陶瓷谐振器)
    STM32CubeMX截图
    GPIO口功能选择，PB0,PB1为LED1-LED2.找到对应管脚设置为GPIO_Output模式。就会从灰色状态变为激活的绿色状态(黄色引脚为该功能的GPIO已被用作其他功能，可以忽略。绿色表示管脚已使用)
    STM32CubeMX截图

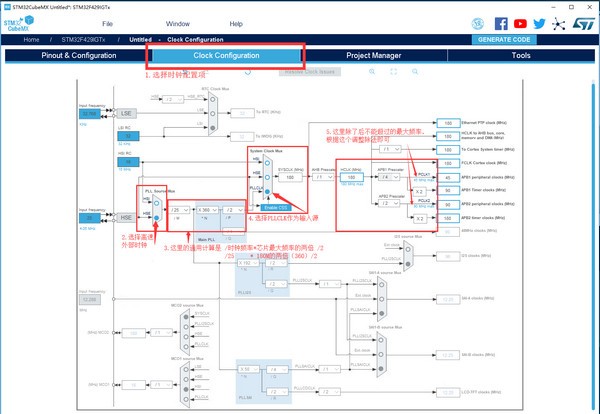

    3. 时钟配置
    时钟配置采用图形配置，直观简单。各个外设时钟一目了然。STM32F429最高时钟为180M，此处只有在HCLK处输入72，软件即可自动配置。(RCC选择外部高速时钟)。
    STM32CubeMX截图
    4.功能外设配置

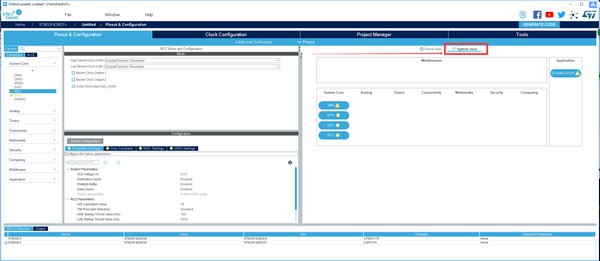

    相比于旧版，新版的功能设置界面比较隐藏. 名字：System view 在右上方(熟悉的功能界面又显示出来了)就是长了点
    STM32CubeMX截图
    在配置框我们可以看到有几个区域，分别对应的功能设置如下
    Multimedia(多媒体)：音频视频、LCD
    Timers(控制)：定时器
    Analog(模拟)：DAC、ADC
    Connectivity(通讯连接)：串口、SPI 、I2C、USB、ETH
    SYStem Core(系统核心)：DMA(直接存储器存取)、GPIO、NVIC、RCC
    middlewares(中间件): FreeRTOS、FATFS、LwIP、USB
    Security：安全
    Computing：计算
    此工程中DMA没用的不用配置，NVIC(嵌套中断向量控制器(Nested Vectored Interrupt Controller))配置中断优先级。RCC不用配置。

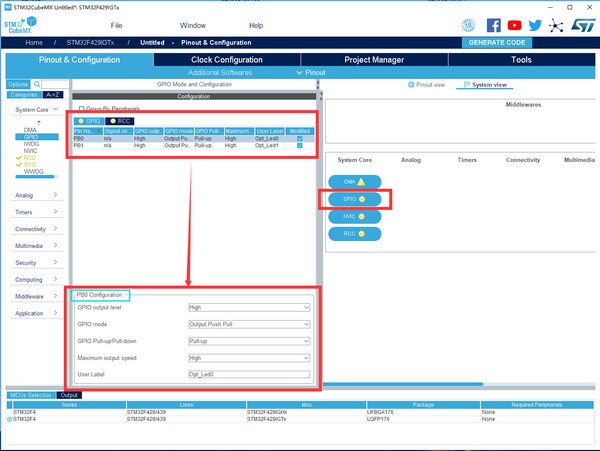

    STM32CubeMX截图
    GPIO Pin Level (管脚状态):高电平
    GPIO mode (管脚模式 ):推挽输出
    Maximum output speed (最大输出速度):高速
    User Label (用户标签):Opt_Led0
    更改用户标签，管脚配置图会显示管脚的标签。

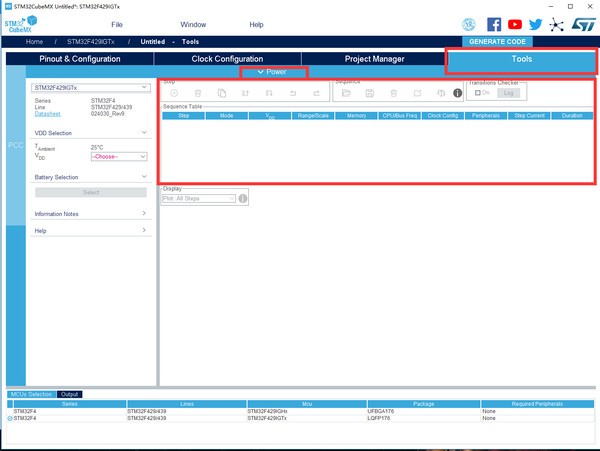

    4. 功耗计算
    这个根据配置的外设计算功耗，不用理会。
    STM32CubeMX截图
    5. 生成工程报告

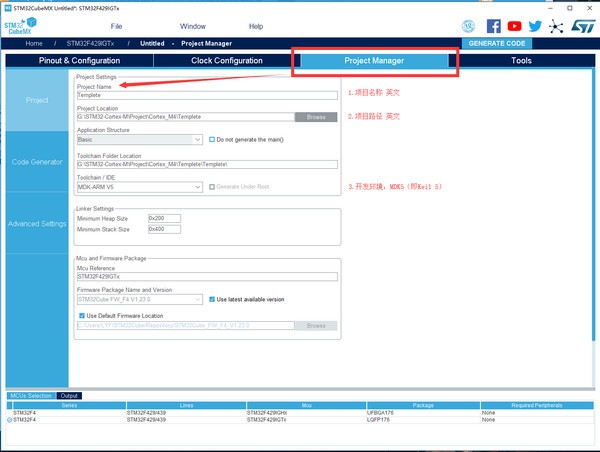

    输入工程名，选择工程路径(注意不要出现中文，否则可能出错)。工具链/IDE选择MDK-ARM V5。最后面可以设置堆栈大小，此处默认不作修改。
    STM32CubeMX截图

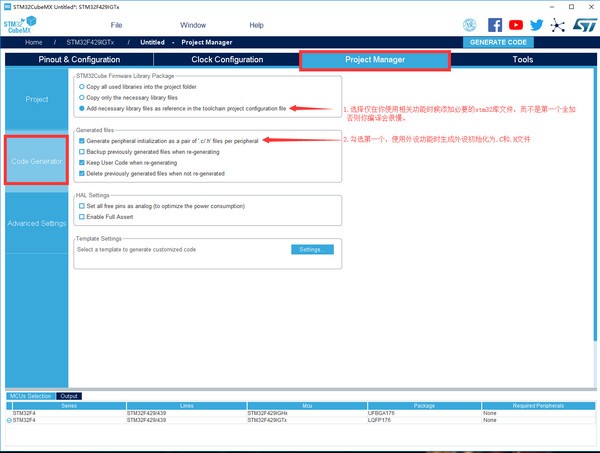

    在Code Generator中找到Generated files框，勾选Generated periphera initialization as a pair of ‘.c/.h‘ files per IP。外设初始化为独立的C文件和头文件。
    STM32CubeMX截图

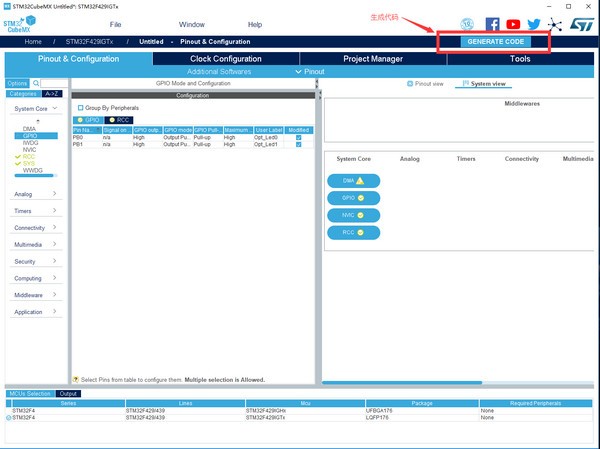

    点击Project –>Generate Reports或者点击快捷图标生成报告。系统会提示先创建一个工程项目。点击Yes设置工程。
    STM32CubeMX截图

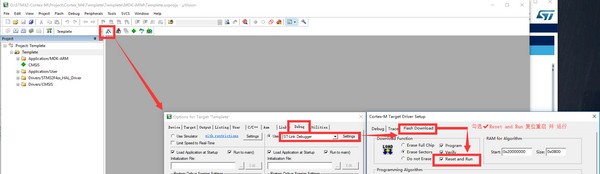

    生成完以后，OpenProject 然后进入Option，选择Debugger分支，下载器选择ST-LINK，同时修改里面的选项每次下载后自动重启。保存关闭工程再打开即可开始你的开发之路。
    STM32CubeMX截图
    STM32CubeMX常见问题


    Java Runtime Environment（JRE）版本问题
    问题描述：如果安装了错误版本的JRE，可能导致STM32CubeMX生成的STM32CubeIDE项目无法编译。
    解决方案：确保安装与操作系统位数相匹配的JRE版本。例如，在64位的Windows 7或Windows 10上，应安装64位的JRE。
    Repository文件夹路径问题
    问题描述：如果使用STM32CubeMX默认的Repository文件夹路径（通常位于C盘用户目录下，且可能包含中文字符或空格），可能导致生成的项目无法编译。
    解决方案：在安装固件库之前，先打开Update Settings对话框，修改Repository Folder，设置一个不包含中文字符、空格等特殊符号的单独文件夹。
