介绍
    OrCAD最新版是一款专业优秀的电路原理图设计工具。通过OrCAD软件用户可以快速的进行电路图绘制、电路模拟仿真等操作，有效的帮助设计师解决许多电路设计过程中遇到的一系列问题。OrCAD软件功能齐全，为用户提供了完整的、可调整的原理图设计方法，且兼容于Windows各个版本的操作系统。

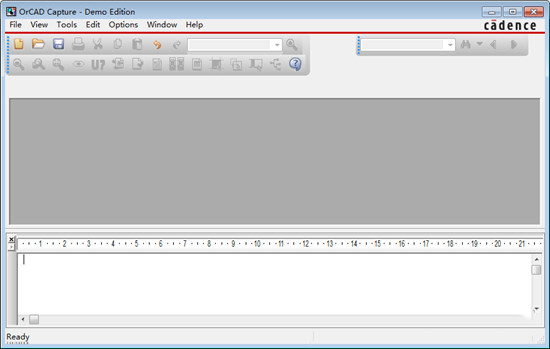

    OrCAD截图
    OrCAD软件介绍
    OrCAD是一款相当容易上手操作的专业电路仿真软件，这款软件集成了电路特性分析、参数扫描分析、统计分析等一系列非常实用的功能，这样就能够有效的提升了相关用户的工作质量以及效率。该软件还能够将所有结果进行实时显示，使得用户及时发现问题并加以改正。
    OrCAD功能介绍
    1、与强大的元件信息系统(CIS)高度集成,促进优选器件和已有器件库的重用,可以加快原理图设计进程,降低项目成本;
    2、用户可以对元件、连线、网络、引脚和标题框进行灵活的编辑和定义;
    3、便于查找元件,并与MRP、ERP、PDM数据库实现高度集成;
    4、为用户提供超过200万的免费元件库,便于灵活选择设计元件;
    5、图形化、平面化和层次化设计能力提高了原理图设计效率;
    6、可进行数据流程、封装以及互联的在线设计规则检查;
    7、集中管理物料编号和器件信息;
    8、可以导入和导出所有常用的设计文件格式;
    9、宏记录器可用于复杂的原理图编辑和定制过程的录制。
    OrCAD截图
    OrCAD软件特色
    1、对模拟电路不仅可进行直流、交流、瞬态等基本电路特性分析，而且可进行参数扫描分析和统计分析。
    2、以OrCAD/Capture作为前端，除了以利用Capture 的电路图输入这一基本功能外，还可以实现OrCAD中设计项目统一管理。
    3、将电路模拟结果和波形显示分析两个模块集成在一起。Probe只是其中的一个窗口，在屏幕上可同时显示波形和输出文本等内容,Probe 还具有电路性能分析功能。
    4、使用PSpice 优化器能调整电路,在一定的约束条件下，对电路的某些参数进行调整，直到电路的性能达到要求为止。
    OrCAD使用说明
    新建一个项目的方法：
    1、使用File-New-Project，在所出现的对话框中，进行命名，并决定储存的位置。若需要新建文件夹，需点击Browse，激活需要在下面创建文件夹的目录，说的比较通俗一点，就是一定要去单击一下那个目录，然后选择Create Dir进行创建，不能直接修改路径，直接修改路径的话会提示文件夹不存在。上述完成后点击确定，出现此对话框
    出现此对话框
    注意需选择empty_all_libs.opj，若选择empty_opj的话，可能导致元件库不全。
    然后出现
    选择empty_opj
    双击后缀为.dsn的文件，再次双击SCHEMATIC1，之后双击PAGE1，打开绘制原理图的页面。
    2、常用工作板即按钮
    常用工作板即按钮
    注意：
    放置完元件后有三种方法退出当前功能：
    1、右键单击，选择End Mode;
    2、按键盘上的ESC键;
    3、直接选中工作面板上的其它所需按钮
    电流探针只能放在引脚上，电压探针只能放在导线上
    在放置别名的时候，若别名最后一位是数字，如A1，则放在其他位置时会自动加1，采用别名的命名方式时可方便寻找。
    设置元件参数时，m或M均表示毫，兆以meg表示，“微”以u表示
    3、仿真结果界面：
    .仿真结果界面
    单击Toggle Cursor后，如下图所示的按钮变量
    单击Toggle Cursor
    添加轨迹：使用Add Trace或者在原理图上放置探针
    更换坐标轴变量：Plot-Axis Setting-Axis Variable
    添加Y轴：Plot-Add Y Axis(最多可添加3个)
    添加坐标系：Plot-Add Plot to window(最多可添加3个)
    简单的搜索命令语句：
    SFXV()：以X值搜索Y值，方向为向右搜索
    SBFXV()：以X值搜索Y值，方向为向左搜索
    SFLE()：以Y值搜索X值，方向为向上搜索
    SBFLE()：以Y值搜索，方向为向下搜索
    OrCAD更新日志
    将bug扫地出门进行到底
    优化用户反馈的问题，提升细节体验
