CAD批量打图精灵，一款AutoCAD图纸批量打印软件。在工程制图中，往往有大量的图纸需要打印。可能是一个dwg文件里有多张图纸，或是多张图纸分散于多个dwg文件。常规的打印方法是，逐个手工框选打印，操作单调且费时费力。 有没有更好的方法呢?“CAD批量打图精灵”即时应用户这种需求而生，可全自动识别图框并打印。

     CAD批量打图精灵软件简介
    在工程制图中，往往有大量的图纸需要打印。可能是一个dwg文件里有多张图纸，或是多张图纸分散于多个dwg文件。常规的打印方法是，逐个手工框选打印，操作单调且费时费力。有没有更好的方法呢?CAD批量打图精灵应运而生，可自动快速地识别正矩形图框并打印。
    CAD批量打图精灵功能特色
    智能极速图框识别。您无需对图纸做任何修改，可全自动智能极速地识别普通矩形图框，图框可以由直线、多段线、二维多段线、面域、视口、代理实体、块参照或外部参照组成。
    全空间批量打印。当前/默认空间、模型空间、布局空间、模型空间+布局空间，多图模式、单图模式批量打印。
    多文档批量打印。依次打开多个CAD图形文件，识别上述指定空间内的图框并打印。
    多种格式文件输出。不仅能直接打印图纸，还可以将图纸转换为PDF、JPG、PNG、plt、DWF、DWFx，XPS等格式文件。
    识别特定类型图纸的纸张大小。可依据横纵或固定比例识别纸张大小。
    使用简单，打印选项丰富。可直接使用默认设置打印，也可设置打印范围、比例、偏移、扩展、顺序、份数以及逐份模式等功能。
    CAD批量打图精灵安装步骤
    安装打图精灵前需安装AutoCAD2007或以上版本，下载后解压，运行安装程序一路点“下一步”按步骤，注意可自行选择安装文件夹，最后点“完成”完成安装。完成后可在安装文件夹下找到“pdfFactory3_52.exe”运行安装虚拟打印机。

    CAD批量打图精灵使用方法
    ●打印单个CAD全部图纸

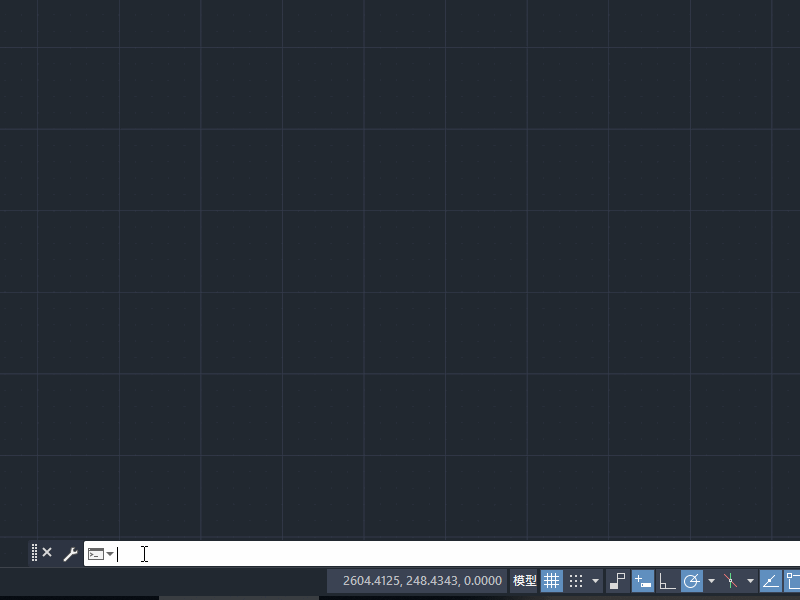

    在CAD中输入“QP”，打开打图精灵，选择打印机、纸张大小，点“打印”即可开始打印。选择实体打印机则直接打印，选择“pdfFactory Pro”或"DWG To PDF.pc3"虚拟打印机则将图纸打印为PDF文件。

    ●打印单个CAD部分图纸
    若仅想打印单个CAD中的部分图纸或图框外有其他图形，则打印范围选择“部分区域”，选择要打印的单张或多张图纸所在区域，也可仅选择外侧图框(更精确)，点“部分区域打印”即可开始打印。
    ●将多个CAD文件转换为多个PDF
    典型需求：有多个CAD文件，每个文件里有多张图纸，需将每个文件转成一个多页PDF文件，保存到图纸对应目录，PDF文件名同CAD文件名。

    操作如下：打开打图精灵，打印机选“pdfFactory Pro”，勾选“打印到文件”，切换到“多文档打印标签”下，拖放带打印CAD文件到多文档打印列表，点“打印”即可开始打印即可，每打印完一个CAD文件后，打图精灵将自动保存PDF文件。
    另外也可以使用"DWG To PDF.pc3"打印机，勾选“合并PDF”选项，可将单个CAD文件转换为单个多页PDF文件。

    ●将每页图纸转换为一个PDF文件
    使用"DWG To PDF.pc3"打印机，不勾选“合并PDF”选项，可将每页图纸转换为一个PDF文件，若有多个CAD图纸，则将每个CAD文件里的多张图纸放到一个文件夹下。
    ●图框识别原理
    软件识别图框通常本质上是识别矩形(单图模式除外)，且默认设置下不考虑矩形大小都识别为图框，

    若被其他矩形包含，则只识别最外层的矩形，允许矩形有一定的瑕疵，矩形可由由直线、多段线、二维多段线、面域、视口、代理实体、块参照或外部参照组成。

    ●确认页数和查看识别的图框及打印顺序
    默认情况下，“确认页数”处于半勾选状态，当识别的图纸页数超过100页时会提示是否打印(可点确认页数后的按钮自定义规则)，也可将确认页数勾选，这样总是提示确认页数。
    还可勾选“标记图框”，当同时勾选“确认页数”时，识别完成后提示是否打印，点否后将仅标记图框及打印顺序而不打印，另外图框标记在非打印层不会被打印，可通过 RQP 命令一次性删除图框标记。
    当图框识别有误时可尝试在“标准”、“快速识别”、“深度识别”三种识别模式下切换。


    CAD批量打图精灵软件特点
    安装pdfFactory虚拟打印机(可选，pdfFactory虚拟打印机可将图纸打印为PDF文件，也可做预览用途)，安装打图精灵即将完成时会提示是否安装 pdfFactory 虚拟打印机，可选择“是”安装之;若没有选择安装，在后续想要安装，安装方法见安装pdfFactory虚拟打印机。
    安装CAD批量打图精灵后，重新打开AutoCAD，以下菜单之一会显示在AutoCAD中。若菜单没有显示，在CAD命令行输入“IMYS”命令可修复。
    传统菜单(AutoCAD经典工作空间)：
    带式菜单，位于“附加模块”或“插件”标签下，若没有上述标签则位于“依云”标签：
    在 AutoCAD 2020 中的截图：
    在 AutoCAD 2010 中的截图：
    打印单个CAD全部图纸
    在CAD中输入“QP”，打开打图精灵，选择“pdfFactory Pro”虚拟打印机，可选择纸张大小等，不勾选“打印到文件”选项，将图纸打印到pdfFactory：
    还可使用的虚拟打印有：Yiyun Print To PDF.pc3、DWG To PDF.pc3(CAD自带)、Adobe PDF，更多虚拟打印机的介绍见常用打印机及设置。
    注意1：若要在打印完成后预览或删除PDF某些页面等，请选择“pdfFactory Pro”打印机，且不要勾选“打印到文件”选项;若勾选“打印到文件”将自动保存PDF文件后自动关闭pdfFactory!
    注意2：若要在实体打印机上直接打印，请选择相应的实体打印机，且不要勾选“打印到文件”选项;若勾选“打印到文件”则通常打印为PLT文件!
    打印单个CAD部分图纸
    若仅想打印单个CAD中的部分图纸或图框外有其他图形，则打印范围选择“部分区域”，选择要打印的单张或多张图纸所在区域，也可仅选择外侧图框(更精确)，点“部分区域打印”即可开始打印。
    将多个CAD文件转换为多个PDF
    典型需求：有多个CAD文件，每个文件里有多张图纸，需将每个文件转成一个多页PDF文件，保存到图纸对应目录，PDF文件名同CAD文件名。
    操作如下：打开打图精灵，打印机选“pdfFactory Pro”，勾选“打印到文件”，切换到“多文档打印标签”下，拖放带打印CAD文件到多文档打印列表，点“打印”即可开始打印即可，每打印完一个CAD文件后，打图精灵将自动保存PDF文件。
    另外也可以使用“Yiyun Print To PDF.pc3”或“DWG To PDF.pc3”打印机，勾选“合并PDF”选项，可将单个CAD文件转换为单个多页PDF文件。
    将每页图纸转换为单个PDF文件
    使用“Yiyun Print To PDF.pc3”或“DWG To PDF.pc3”打印机，不勾选“合并PDF”选项，可将一张图转换为一个PDF文件，若有多个CAD图纸，则将每个CAD文件里的多张图纸放到一个文件夹下。
    图框识别原理
    软件识别图框通常本质上是识别矩形(单图模式除外)，且默认设置下不考虑矩形大小都识别为图框，
    若被其他矩形包含，则只识别最外层的矩形，允许矩形有一定的瑕疵，矩形可由由直线、多段线、二维多段线、面域、视口、代理实体、块参照或外部参照组成。
    确认图框
    默认情况下，“确认图框”处于半勾选状态，只有当识别到的图框数超过100个时才会提示是否打印;
    若要总是确认图框则可点“确认图框”后的按钮，不勾选“条件确认”，只勾选“确认页数”：
    还可勾选“标记图框”，当同时勾选“确认图框”时，打图精灵识别图框完成后提示是否打印，若点“否”后将仅标记图框及打印顺序而不打印，更多有关确认图框的说明见确认图框信息报表。
    图框标记处于“非打印层”不会被打印，可通过 RQP 命令一次性清除全部图框标记。
    当图框识别有误时可尝试在“标准”、“快速识别”、“深度识别”三种识别模式下切换。

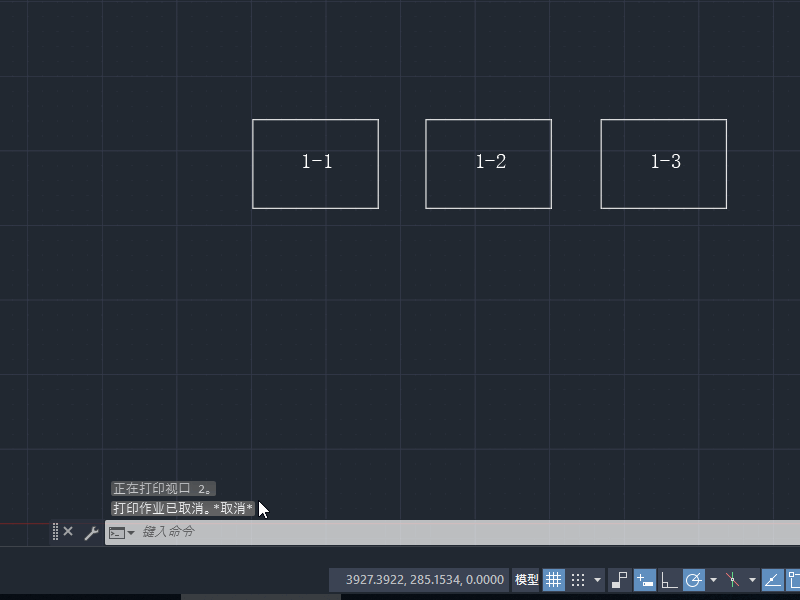

    打印部分图纸并标记图框使用演示：
    安装pdfFactory虚拟打印机
    虚拟打印机可将图纸转换为PDF，找到打图精灵应用程序文件夹，即安装打图精灵选择的安装路径，默认路径在“C:Program FilesYiyunsoftware QuickPlot”，也看通过下面的方法找到应用程序文件夹：系统“开始”菜单→“所有应用”→“依云CAD批量打图精灵” →“应用程序文件夹”。找到后运行“pdfFactory3_52.exe”安装虚拟打印机。
