    怎么配置CISCO交换机？如果没有经常配置交换机的经验，很多命令就会忘记，正如思科交换机配置使用的命令，因为是英文界面，我们需要一个对照，如果你在找这些命令可以阅读下文中提供的步骤，了解思科交换机配置命令有哪些。

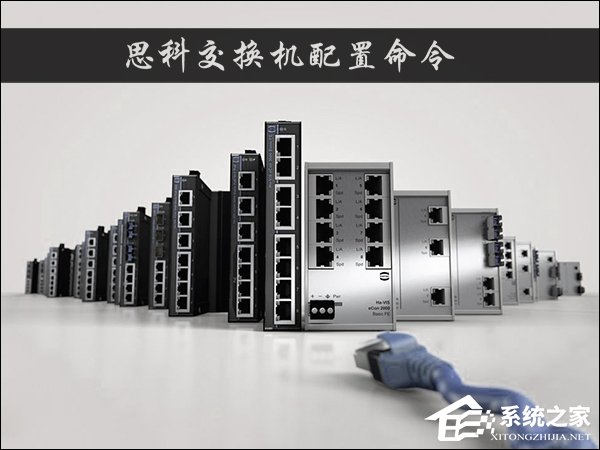

    思科交换机配置命令有哪些？怎么配置CISCO交换机？
    思科交换机配置方法:
    一、注意事项:
    1、交换机启动需要大约4-5分钟；
    2、网线插入交换机接口从黄变为绿需要大约1-2分钟，即进入正常工作模式；
    3、建议使用XP系统进行操作，2003默认没有安装超级终端，需要使用安装光盘添加该工具才有；
    4、请严格按照以下步骤进行，背景灰色字体为交换机显示信息，蓝色字体为配置命令。
    二、准备工作:
    1、先保持交换机断电状态；
    2、使用调试串口线连接笔记本电脑的串口与交换机背面的CONSOLE接口；
    3、打开超级终端:
    开始 → 所有程序 → 附件 → 超级终端；
    配置超级终端:
    名称 → cisco
    选择com1或com2(请依照实际情况进行选择)
    修改每秒位数为9600
    应用 → 确定 → 回车；
    三、初始配置:
    1、给交换机通电；
    2、片刻后会看到交换机的启动信息，直到出现以下配置选项:
    Would you like to terminate autoinstall? [yes/no]: no
    Would you like to enter the initial configuration dialog? [yes/no]:no
    Would you like to terminate autoinstall? [yes/no]: no
    四、出现命令窗口:
    Switch>
    五、备份出厂配置:
    Switch>en 进入特权模式
    Switch#copy running-config sfbak-config
    Destination filename [sfbak-config]?回车
    片刻后会出现:
    1204 bytes copied in 0.529 secs (2276 bytes/sec)
    表示文件备份成功。
    六、配置账号密码:
    Switch#configure terminal 进入配置子模式
    Switch(config)#enable password cisco 设置PASSWORD密码为cisco
    Switch(config)#enable secret cisco 设置SECRET密码为cisco
    Switch(config)#exit
    片刻后会出现:
    00:11:26: %SYS-5-CONFIG_I: Configured from console by console
    表示将配置保存到了内存中，在后面的配置过程中会出现类似的信息，属于正常现象。
    七、创建VLAN:
    Switch#show vlan 查看VLAN信息，默认有一个VLAN 1，并且所有端口都属于它
    Switch#vlan database 进入VLAN子模式
    片刻后会出现:
    % Warning: It is recommended to configure VLAN from config mode，
    as VLAN database mode is being deprecated. Please consult user
    documentation for configuring VTP/VLAN in config mode.
    属于正常的警告信息。
    Switch(vlan)#vlan 2 创建VLAN2
    片刻后会出现:
    VLAN 2 added:
    Name: VLAN0002
    表示VLAN创建成功。
    Switch(vlan)#vlan 3 创建VLAN3
    Switch(vlan)#exit
    八、为VLAN设置IP地址:
    为VLAN2设置IP地址
    Switch#configure terminal 进入配置子模式
    Switch(config)#interface vlan 2 配置IP，VLAN2
    Switch(config-if)#ip address 133.37.125.5 255.255.255.0 设置交换机IP(具体IP请依照实际情况设置)
    Switch(config-if)#exit
    为VLAN3设置IP地址
    Switch(config)#interface vlan 3 配置IP，VLAN3
    Switch(config-if)#ip address 192.168.1.5 255.255.255.0 设置交换机IP(具体IP请依照实际情况设置)
    Switch(c蔽聪塞明拼音：bì cōnɡ sè mínɡ释义：蔽遮；聪听觉灵敏；明香得清楚。掩住耳朵，挡住眼睛。比喻对客观事物不闻不问。出处：鲁迅《且介亭杂文·病后杂谈》二、是对于现实要‘蔽聪塞明’，麻木冷静，不受感触，先由努力，后成自然。”示例：无onfig-if)#exit
    九、为VLAN划分交换机接口:
    配置1-12号电口为VLAN2
    Switch(config)#interface range fastEthernet 0/1 - 12 进入F0/1 到 F0/12
    Switch(config-if)#Switchport mode access 设成静态VLAN访问模式
    Switch(config-if)#Switchport access vlan 2 将此口分给VLAN2
    Switch(config-if)#exit
    ===================
    配置13-24号电口为VLAN3
    Switch(config)#interface range fastEthernet 0/13 - 24 进入F0/13 到 F0/24
    Switch(config-if)#Switchport mode access 设成静态VLAN访问模式
    Switch(config-if)#Switchport access vlan 3 将此口分给VLAN3
    Switch(config-if)#exit
    ===================
    配置1号光口为VLAN-2
    Switch(config)#interface GigabitEthernet 0/1 进入G0/1
    Switch(config-if)#Switchport mode access 设成静态VLAN访问模式
    Switch(config-if)#Switchport access vlan 2 将此口分给VLAN2
    Switch(config-if)#exit
    ===================
    配置2号光口为VLAN-3
    Switch(config)#interface GigabitEthernet 0/2 进入G0/2
    Switch(config-if)#Switchport mode access 设成静态VLAN访问模式
    Switch(config-if)#Switchport access vlan 3 将此口分给VLAN3
    Switch(config-if)#exit
    Switch(config)#exit
    十、关闭VLAN1:
    Switch#configure terminal 进入配置子模式
    Switch(config)#interface vlan 1 配置VLAN1
    Switch(config-if)#shutdown 关闭VLAN1
    Switch(config-if)#exit
    Switch(config)#exit
    Switch#show interface fastethernet0/1 status 查看F0/1网口状态
    Switch#show interface fastethernet0/1 查看F0/1网口详细配置
    Switch#show running-config 查看全局配置
    十一、配置默认网关:
    Switch#configure terminal 进入配置子模式
    Switch(config)#ip default-gateway 133.37.125.4
    Switch(config)#exit
    十二、设置使可以远程telnet登陆:
    Switch#configure terminal 进入配置子模式
    Switch(config)#line vty 0 4
    Switch(config-line)#password cisco
    Switch(config-line)#login
    Switch(config-line)#exit
    Switch(config)#exit
    十三、保存当前配置:
    Switch#copy running-config startup-config
    Destination filename [startup-config]?回车
    片刻后出现:
    Building configuration...
    [OK]
    表示当前配置保存成功。
    十四、交换机配置情况图示:
    配置完成，目前整个交换机配置情况如下:
    思科交换机配置命令有哪些？怎么配置CISCO交换机？
    十五、其它相关知识:
    1、交换机与交换机/路由器间级联通信:
    当级联的设备端口设置了trunk或划分了VLAN等情况，可能需要修改级联端口的工作模式为trunk模式才能实现相互之间的通信。
    如果是与电口级联，可以修改1号网口为trunk工作模式，使用该接口进行级联:
    Switch#configure terminal 进入配置子模式
    Switch(config)#interface fastethernet0/1 进入F0/1口
    Switch(config-if)#switchport trunk encapsulation dot1q
    Switch(config-if)#switchport mode trunk 设成TRUNK口
    Switch(config-if)#switchport trunk allowed vlan all 允许所有VLAN从此口通过
    Switch(config-if)#exit
    Switch(config)#exit
    2、如果是与光纤接口级联，可以修改1号光纤接口为trunk工作模式，使用该接口进行级联:
    Switch#configure terminal 进入配置子模式
    Switch(config)#interface GigabitEthernet 0/1 进入G0/1
    Switch(config-if)#switchport trunk encapsulation dot1q
    Switch(config-if)#switchport mode trunk 设成TRUNK口
    Switch(config-if)#switchport trunk allowed vlan all 允许所有VLAN从此口通过
    Switch(config-if)#exit
    Switch(config)#exit
    执行后请按照第13步中的描述保存当前配置。
    3、WEB方式检查交换机状态:
    如果需要对交换机的状态进行实施查看，可以通过URL:http://192.168.1.5 或 http://133.37.125.5
    账号:admin
    密码:cisco
    登陆后进行查看。
    4、恢复交换机出厂设置:
    Switch>en 进入特权模式
    Switch#write erase
    Erasing the nvram filesystem will remove all configuration files! Continue? [confirm]回车
    [OK]
    Erase of nvram: complete
    00:36:19: %SYS-7-NV_BLOCK_INIT: Initialized the geometry of nvram
    Switch# reload
    Proceed with reload? [confirm]回车
    00:36:59: %SYS-5-RELOAD: Reload requested by console. Reload Reason: Reload Command.
    片刻之后，交换机会进行重启，并在重启后恢复为出厂设置。
    5、远程通过telnet登陆交换机终端:
    将本机IP设置为与交换机VLAN2或VLAN3同一个网段；
    开始 → 运行 → cmd；
    执行telnet 133.37.125.5 或 telnet 192.168.1.5 即可。
    以上便是关于思科交换机配置的一些命令，对于只需要配置一整栋民居或网吧电脑的用户而言已经足够用了。
