标题 源泉cad插件工具栏怎样调出-cad源泉插件快捷键大全
分类 教程攻略-教程-电脑软件教程
内容
    源泉插件属于AutoCAD的增值插件，可以帮助设计师进行图形的绘制。源泉插件可以让设计师在操作AutoCAD软件时，有更多的功能可以使用，比如剖面绘制、图纸施工图模块化生成、图块插入等功能。源泉插件让设计师可以拥有一个更加高效、快捷的制图环境。接下里就让小编为大家介绍一下源泉cad插件工具栏怎样调出，以及cad源泉插件快捷键的使用吧！

    一、源泉cad插件工具栏怎样调出
    第一步

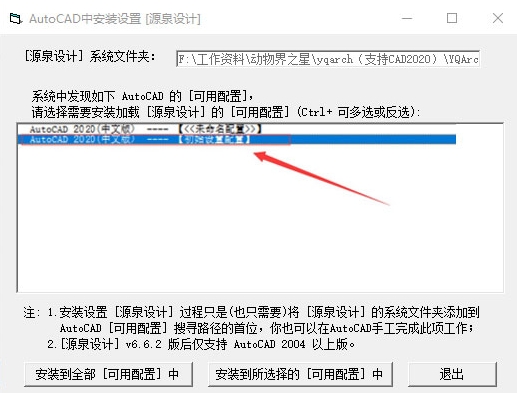

    在本站下载安装好源泉cad插件之后双击打开

    方法一

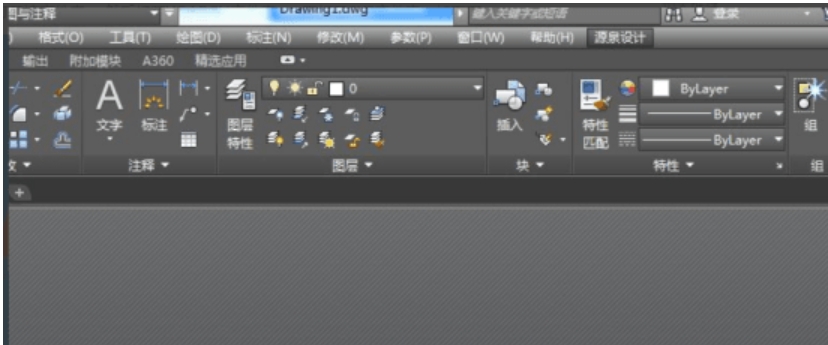

    打开CAD程序,在菜单栏中选择“工具”后，双击“选项”;选择“插件”，在插件选项卡中，找到源泉CAD插件，点击“设置”按钮，设置窗口通常会出现“工具栏”

    方法二
    如果使用过程中CAD工具栏不见了，使用快捷键将其重新显示出来。在CAD中，通常可以通过按下"Ctrl + 0"、"Ctrl + 2"或"Ctrl + 9"来打开或关闭工具栏。您可以依次尝试这些快捷键，看是否能够恢复工具栏的显示。

    方法三
    切换环境。比如CAD的工作环境是“草图与注释”，您可以先将其切换到其他工作环境例如“CAD经典”，尝试切换回到“草图与注释”即可。
    方法四
    除了检查菜单栏外，我们还可以尝试使用快捷键来打开或关闭工具栏。使用“Ctrl+F”来打开或关闭浮动工具栏，“Ctrl+H”来打开或关闭栅格，“Ctrl+A”来选择所有对象尝试是否可以恢复工具栏

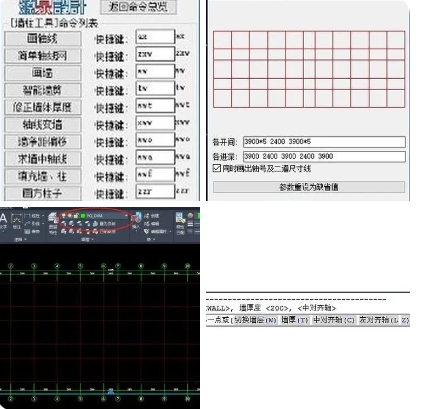

    二、cad源泉插件快捷键的使用

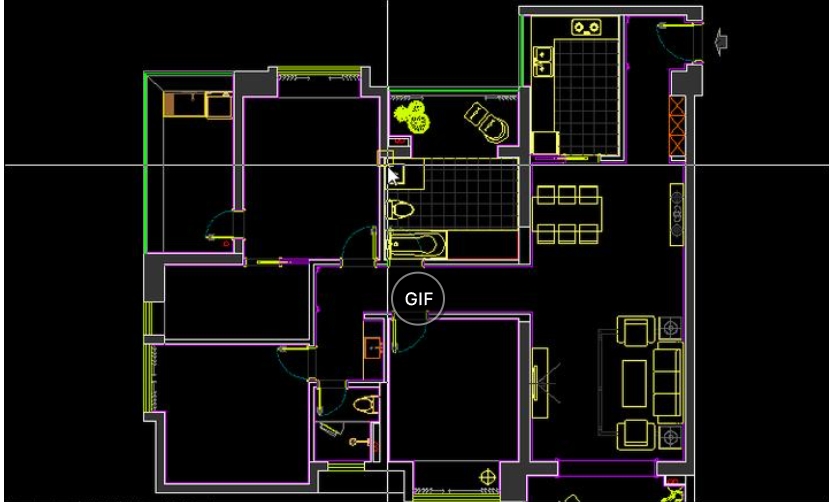

    【ddz】封闭空间标注尺寸：通过程序识别出封闭空间中的线的断点从而快速的标注出尺寸。墙体新建图运用此命令可以快速完成标注，最后稍微调整细节即可，操作之前尽量只保留墙体，增加尺寸的准确性
    【WW】绘制墙体，墙厚、对齐方式等都可以参照p3进行设置。
    【TW】进行智能墙剪，框选一个区域，可自动将墙线和柱子断开或者连接。
    【WWT】修改已经绘制的墙体厚度。
    【W】【T】设定墙厚
    【A】设定对齐方式。
    这几个命令源泉会自动创建的wall图层，也只能对这个图层里的墙体进行修改。

    【XWW】根据轴线绘制墙体，这个轴线可以是任意图层的一条线，配合“ZXW”可以非常快的绘制建筑外墙。
    【WWO】墙净距偏移。输入偏移的距离后，选择墙体，选择方向就可以啦。只能对源泉创建的wall图层里的墙体使用。
    【WWA】求墙中轴线，选择源泉创建的wall图层里的墙体的两条边即可。
    【WWF】填充墙、柱，选择源泉创建的wall图层的墙体的两条边或column图层里的柱子即可。
    【ZZR】【ZZC】【ZZL】【ZZT】【ZZX】创建方型柱子、圆型柱子、L型柱子、T型柱子、十字型柱子。
    【A】改变角度，
    【S】改变尺寸
    【F】改变填充状态。
    【ZZBZ】选择源泉创建的dote图层里的轴线即可在轴线交点生成柱子。
    【XXZZ】可将封闭的多段线转换成柱子，并转到源泉创建的column图层里。
