标题 CAD迷你看图旋转图形的相关操作技巧讲解
分类 教程攻略-教程-电脑软件教程
内容
      CAD迷你看图软件许多网友都才刚刚接触,在使用过程里,或许还不是特别了解旋转图形的相关操作,今天小编就讲解cad旋转图形的相关操作技巧,一起来学习吧。
      1、打开CAD迷你看图,并将要旋转图形的图纸加进来
      2、然后找到想要旋转的图形并用鼠标右键点击它,接着在弹出的选项中点击“图形旋转”,或者在命令栏输入“ro”也行

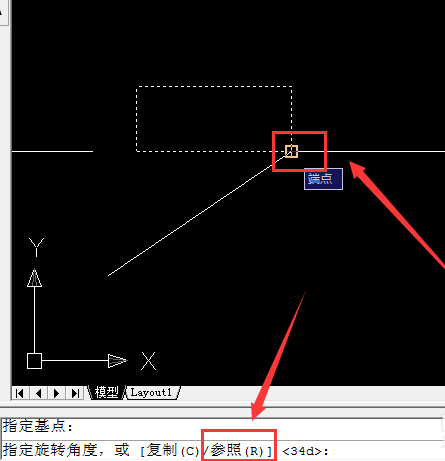

      3、选中一个基点,这时在命令版上会出现命令,选择R,空格,如下图:

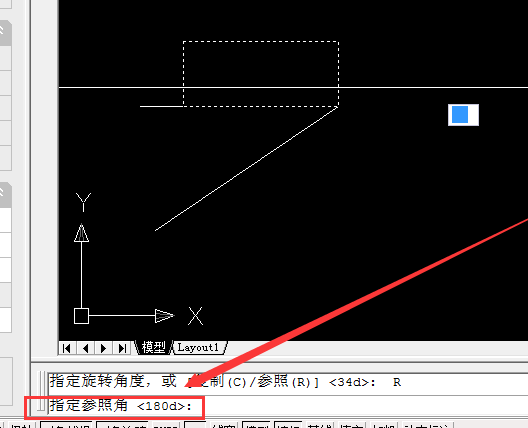

      4、选择“R”后在命令版上会出现指定参照角,如下图:

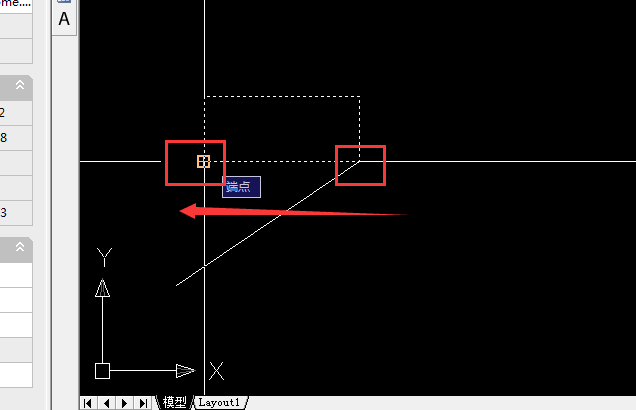

      5、选择矩形的最下面的两个点,先选择右边的点,然后左边的点,如下图:

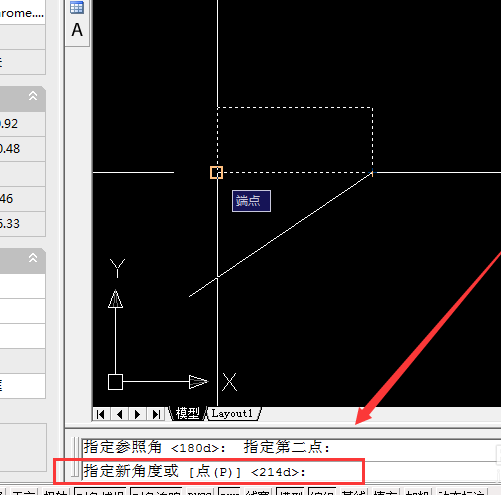

      6、接着会出现指定新角度,点击新角度的另一边,就能将图形旋转了,如下图:
      学完本文CAD迷你看图旋转图形的相关操作技巧,是不是觉得以后操作起来会更容易一点呢?
