软件 TopoShaper(SketchUp地形轮廓插件) v2.6
分类 系统软件
语言 简体中文
大小 427KB
版本
下载
介绍     TopoShaper(SketchUp地形轮廓插件) v2.6 绰绰有斜雪上加霜风细雨余不要去想它，感受它就通了。人生有所求，求而得之，我之所喜；求而不得，我亦无忧。若如此，人生哪里还会有什么烦恼可言？come up with 提出；make (good) use of (充分) 利用175.白发三千丈，缘愁似个长。《秋浦歌》
    TopoShaper是应用于SketchUp的一款地形轮廓插件，可以帮助用户完美的解决多种地形处理问题，它提供了两种生成地形方式，分别是等高线方式和点云方式，还有一个标高编辑器，可用于指定等高线的标高，大大提高了用于3d制图的工作效率，欢迎大家下载使用。
    软件特色
    1、对于没有高程的等高线，TopoShaper 还提供一个标高编辑器，用于指定等高线的标高。
    2、其最终生成的地形模型还可以同时生成裙底和2D的等高线图。
    3、它通过两种主要方式生成地形，等高线方式和点云方式。
    4、选择等高线方式时，它可在插件内部就对等高线进行各种优化处理，包括自动连接断开的小蓄口，手动连接断线可自动对线型优化，可即时预览生成三维地形，还可自由调整单位网格大小，以控制最终生成地形的精度。
    软件功能
    1、Toposhaper 则完全解决了以上问题。它通过两种主要方式生成地形，等高线方式和点云方式。
    2、选择等高线方式时，它可在插件内部就对等高线进行各种优化处理，包括自动连接断开的小蓄口，手动连接断线可自动对线型优化，可即时预览生成三维地形，还可自由调整单位网格大小，以控制最终生成地形的精度。
    3、对于没有高程的等高线，TopoShaper 还提供一个标高编辑器，用于指定等高线的标高。
    4、其最终生成的地形模型还可以同时生成裙底和2D的等高线图。
    安装方法
    1)下载并打开压缩包
    2)选择(按Ctrl A)
    3)提取到的sketchup插件目录
    4)点击“YES”，覆32. 失恋后不要放弃对爱情的追求，失恋后就想独身一辈子，这是不现实的。没有爱情的人生是不完美的，应该继续去叩响爱情的大门。盖所有现有文件(如有)的SU插件目录中必须是Windows上：
    使用方法
    预处理
    首先将带有Z轴标高的CAD等高线清理好后导入sketchup
    1、对导入的有高度的等高线集设置群组

    2、选择群组并点击生成地形工具图标 它会自动计算等高线之间的数据关系

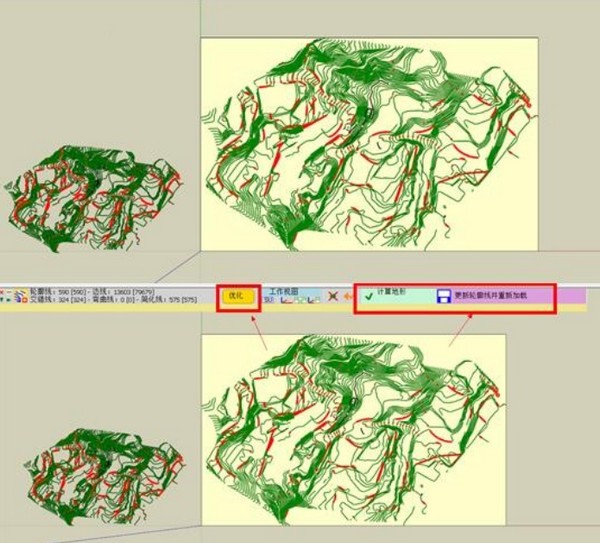

    3、图中会生成一个顶视图 同时所有的等高线变成绿色备选状态 并且加入一个浅色背景衬托

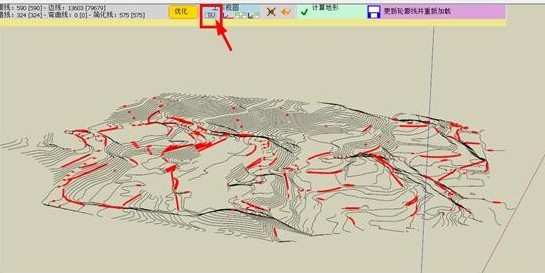

    4、图中红的状态区均为断线之间的自动修复连接。插件作者fredo6设计toposhaper会在合理的范围内对所导入的等高线曲度和断点进行优化修复 在状态栏中也会有相关的提示。
    观察模式

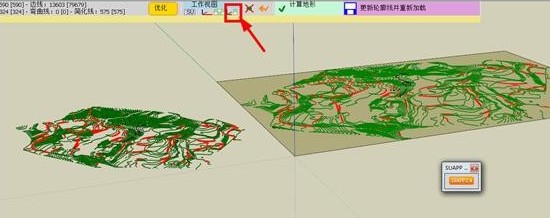

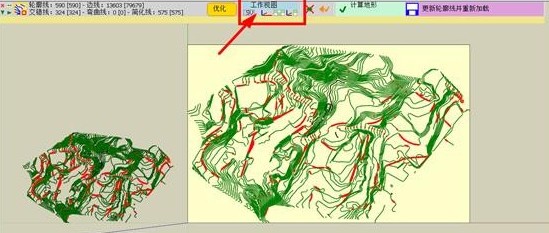

    1、这里可以采用四种观察模式

    2、从左往右，先是以sketchup的正常视角单独观察原始空间等高线以及修复的红色状态区情况

    3、以插件生成的三维显示为主 同时显示修复的红色状态区情况

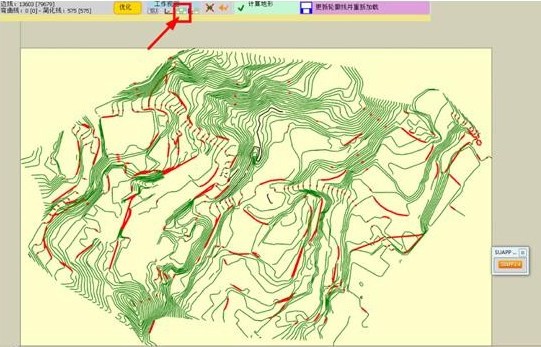

    4、以类压平等高线的顶视图显示模式表达 同时显示修复的红色状态区情况

    5、最右边的，也是最后一个显示模式 就是把3 4两种模式共同显示在当前sketchup界面内。
    生成地形

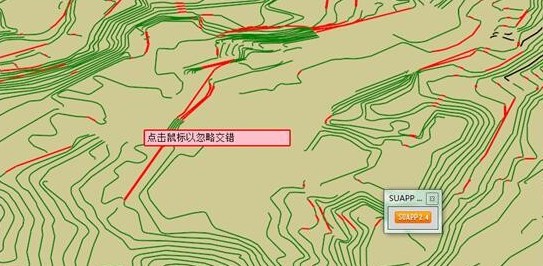

    1、将光标在等高线编辑模式下时移动到红色区域的修复线上 会提示是否修复断线 点击之后会变为虚线 即为不修复状态

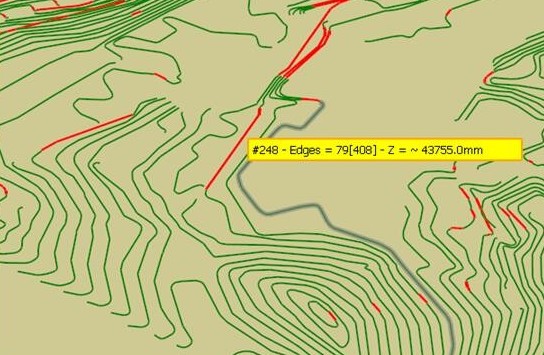

    2、将光标移动到原始的等高线上时 会显示该条等高线的长度以及高度信息等

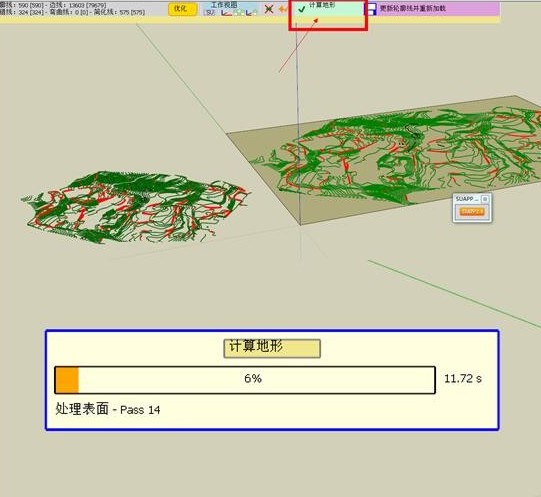

    3、点击计算地形状态栏按钮 计算过程中会有等待

    4、计算完成后 会生成虚拟地形 包括虚拟的基座 基座的底是以SU世界轴XY面为基准的

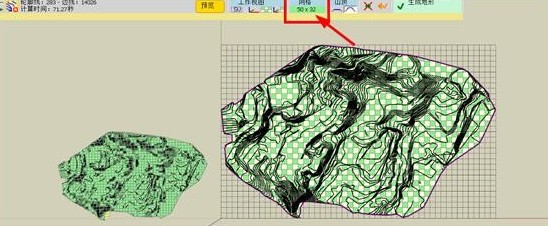

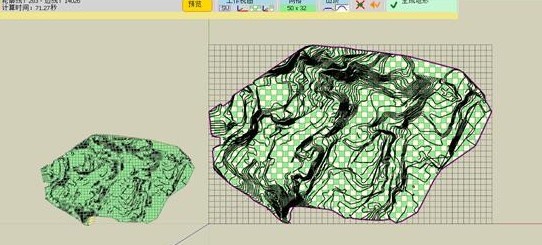

    5、用顶视图模式显示 会看到虚线的网格覆盖整个山体 左侧为实体模型 右侧为放大视图的参考平面模式视图

    6、注意网格区域 默认会根据地形大小的情况进行判定生成山体的曲面UV数量级 这里是50×32

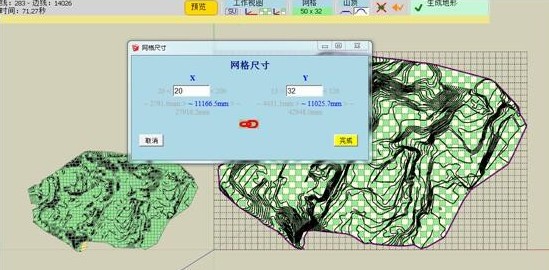

    7、点击网格按钮 会进入的生成山体曲面的UV面数数量级的编辑模式(该插件计算UV数的表达用的是XY)默认的UV被锁定比例 也可以关闭锁红色锁按钮 输入自己想要的UV数量级 但是UV数量级越大 生成的山体曲面面数就越多 会造成生成的山体卡顿 不方便编辑 需要控制合理的UV数量级 而且UV的范围是根据登高线几个最远值来限定的 设置完成后 点击右下角

    8、这里改成20×32 会从新计算生成地形的曲面UV数量以及分布大小面 可以看下对比结果 明显每个UV面变的很大 这样将来生成的三维地形曲面会很低 当然带来的问题就是曲面的曲度和细节自然会降低

    9、此功能可以对生成山体的山峰区域进行平整或者平滑处理
    10、点击生成地形按钮

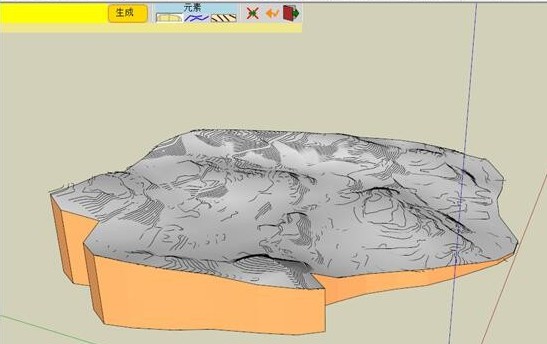

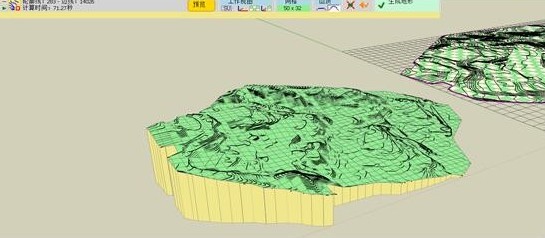

    11、可生成三维山地模型 同时还附带了基座sketchup模型

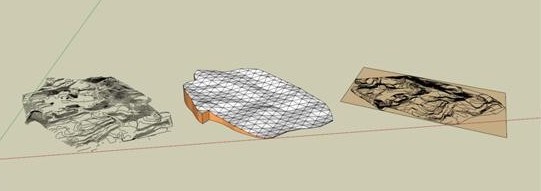

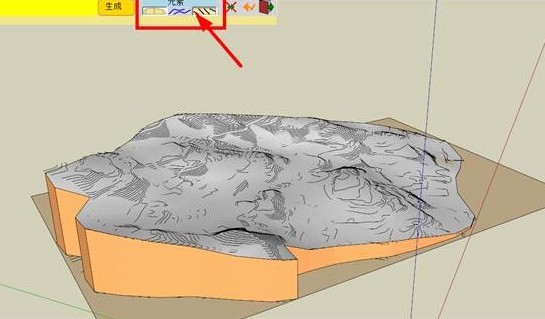

    12、最后的生成状态区 有三种模式 从左往右 分别是 附带生成基座模型 取消原始的等高线轮廓线 生成一个被压平的等高线平面集 三项可均选 也可以单选

    13、最后结果展示
    软件测评
    SketchUp地形轮廓插件
    让用户更加高效的进行3d制图
    优化SketchUp地形处理能力    喜迁莺　史达祖三日入厨下，洗手作羹汤。TopoShaper,SketchUp地形轮廓插件The mere fact that ticket sales in recent years for screenplay-based movies have exceeded those for book-based movies is insufficient evidence to conclude that writing screenplays now provides greater financial opportunity for writers.
