软件 电路原理图绘制软件
分类 PC软件-管理软件-机械电子
语言 简体中文
大小 0.51MB
版本 1.0 正式版
下载
介绍
    电路原理图绘制软件正式版是款功能实用的电路图绘制工具。电路原理图绘制软件主要用于电路图的绘制和编辑，还有自动符号、绘制条纹线等多项实用工具。电路原理图绘制软件还内置多种电气电路的图像标志，可帮助用户更加快速的绘制出相关的原理图。软件园提供电路原理图绘制软件的下载服务，下载电路原理图绘制软件其他版本，请到软件园!
    电路原理图绘制软件截图
    电路原理图绘制软件软件功能
    专为电气和电子图，原理图，控制电路图的绘制，也可以用于气动，液压和其他类型的技术图表。
    最简单的CAD电路。人体工程学和易用性。电气符号的绘图和连接电线。
    您可以轻松地创建您自己的符号，在符号编辑器，或者让他们为你绘制。支持自动编号的符号，生成的网表，列出了电线，物料清单，绘制的条纹线和更先进的功能。
    现代编程结构+先进的优化技术，CPU，磁盘空间和预算要求低。
    电路原理图绘制软件软件特色
    1、提供多种电器的组件模板，可以添加任意电器，例如COMPAR.LIB
    2、可以设计丰富的电路图形以及电器搭建方案
    3、提供简单的电路平面图设计
    4、可以绘制电路的草图

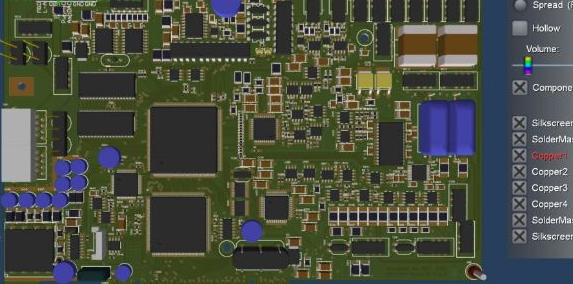

    5、可以显示 电路板的外观设计
    6、支持设计pcb电路板的连接方式
    7、提供简单、直观的设计流程
    电路原理图绘制软件使用方法

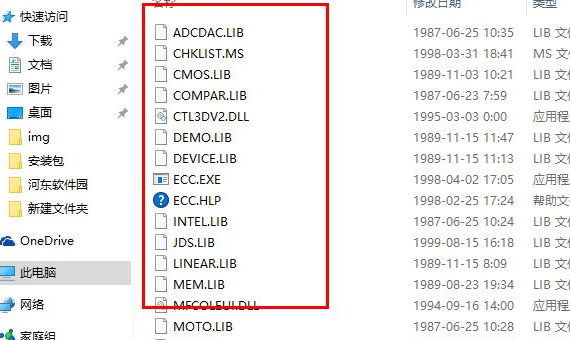

    1、下载软件，得到很多设计原理图的组件，如图所示
    电路原理图绘制软件截图
    2、在C盘上建立一个新的文件夹，例如设计C:ECC，将您下载的组件MFCOLEUI.DLL、ECC.EXE复制到新的文件夹上
    电路原理图绘制软件截图
    3、继续将您下载的原理图组件PROTEL.ARJ, ARJ.EXE复制到C:ECC地址上，复制结束以后启动运行按钮，输入ARJ E PROTEL
    电路原理图绘制软件截图
    4、重新启动ECC.EXE软件，显示的设计界面就是这样的， 可以从您的电脑上添加下载的电路图组件DEVICE.LIB
    电路原理图绘制软件截图

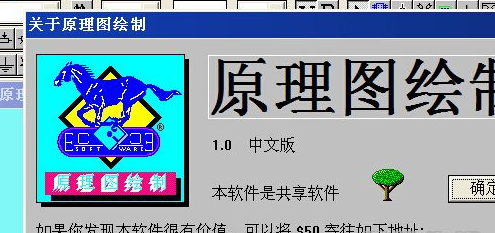

    5、关于原理图的设计方式，本软件是免费的，如果您记得好用的话，可以继续分享
    电路原理图绘制软件截图
    6、新建原理图以后，可以在蓝色的区域编辑电路图，可以在上方的菜单加载电器符号
    电路原理图绘制软件截图
    7、设计的电路图都是二维了，显示具体的电路仿真效果，需要的朋友可以到河东下载“电路原理图绘制软件”
    电路原理图绘制软件截图
    同类软件对比
    电路模拟器Qucs是一个实用图形用户界面的电路模拟器。Qucs同时也是免费的、开源的电路模拟器，它的目的是支持各种电路仿真类型，包括直流，交流， S参数，和谐波平衡分析。
    电子电路图制作【Visual Graph】官方版是北京图王软件开发有限公司提供的标准ActiveX组件产品，它适合开发各行业涉及图形的应用系统，例如电力、煤炭、化工、自动化监控、仿真、图形建模、图形拓扑分析、矢量绘图、中国式表格、GIS地理信息系统、工作流等，应用范围非常广泛。Visual Graph全部系统打包后只有300K大小，所以特别适合于在WEB上开发B/S架构的网络应用程序。
    电路原理图绘制软件更新日志
    1、丰富的编辑能力，设计电路自由方便
    2、专业的电器绘图辅助插件，轻松找到电器符号
    3、高级的工程电路搭建方案
    4、增加多种电路的连接方式
    5、提供三十多种电路的图标
    6、支持电路颜色的转换以及设置
    7、可以自由增加原理图设计的元素
    小编推荐：
    电路原理图绘制软件主要用于电路图的绘制和编辑，还有自动符号、绘制条纹线等多项实用工具。看到上面软件园小编为您提供的介绍是不是已经蠢蠢欲动了呢，那就赶快下载电路原理图绘制软件使用吧。
