软件 空心线圈电感量计算工具
分类 PC软件-管理软件-机械电子
语言 简体中文
大小 0.17MB
版本 1.0 绿色版
下载
介绍
    空心线圈电感量计算工具是一个通过线圈长度，直径及线圈的数量计算出电感量的电感量计算工具，适合新人的同时也适合电子开发工程师计算电感量用！

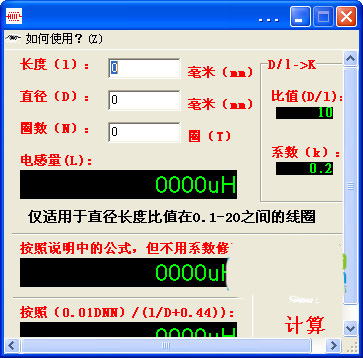

    空心线圈电感量计算工具截图
    使用方法
    一个经验公式
    L=(k*μ0*μs*N2*S)/l
    其中
    μ0 为真空磁导率=4π*10(-7)。（10的负七次方）
    μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1
    N2 为线圈圈数的平方
    S 线圈的截面积，单位为平方米
    l 线圈的长度， 单位为米
    k 系数，取决于线圈的半径（R)与长度(l)的比值。
    计算出的电感量的单位为亨利。
    k值表
    2R/l k
    0.1 0.96
    0.2 0.92
    0.3 0.88
    0.4 0.85
    0.6 0.79
    0.8 0.74
    1.0 0.69
    1.5 0.6
    2.0 0.52
    3.0 0.43
    4.0 0.37
    5.0 0.32
    10 0.2
    20 0.12

截图
