标题 ad09快捷键有哪些-ad09快捷键大全
分类 教程攻略-教程-电脑软件教程
内容

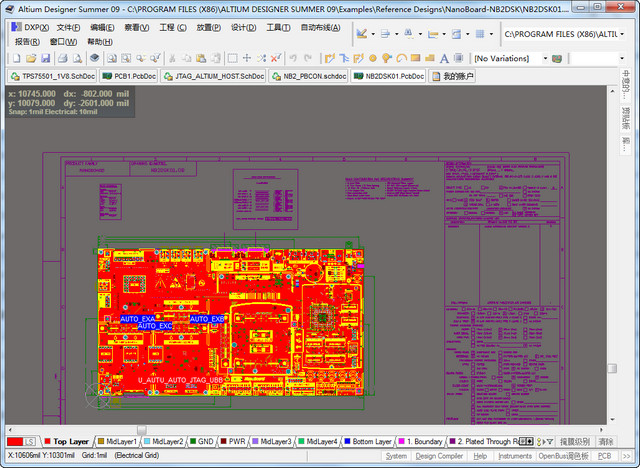

      最近有很多朋友表示还不知道ad09快捷键有哪些?那幺还不知道的朋友赶快来看看小编带来的ad09快捷键大全哦,希望可以帮助到大家更加方便快捷地使用Altium Designer 09。
      ● R+L 输出PCB中所有网络的布线长度
      ● Ctrl+左键点击 对正在布的线完成自动布线连接
      ● M+G 可更改铜的形状;
      ● 按P+T在布线状态下,按Shift+A可直接进行蛇线走线
      ● T+R对已布完的线进行蛇线布线
      ● E++M+C点击空白出可迅速找到PCB上想要的元件
      ● Backspace 撤销正在布线的上一步操作
      ● 切换布线层,可在布线过程中放置过孔
      ● Ctrl+Shift 切换层并放置过孔
      ● F8/E+O+S设置圆心点
      ● M+I 翻转选中的元件
      ● P+T 布线
      ● T+E 补泪滴
      ● P+G 铺铜
      ● S+Y 单层选择线
      ● E+B 选择进行复制
      ● Ctrl+O 打开文件夹/文档
      ● Ctrl+P 打印设置
      ● Esc 从当前步骤退出
      ● Shift +鼠标滚轮 向左/向右移动
      ● V + D 查看文档
      ● V + F 查看适合放置的对象
      ● V + B 查看反面布局
      ● X + A 取消全部的选择
      ● E + D 删除对象
      ● Shift + R 切换三种布线模式 (忽略, 避开或推挤其他信号线)
      ● Shift + E 触发电气格点开/关
      ● Shift + C 取消高亮
      ● Ctrl + G 弹出捕捉格点对话框
      ● Ctrl + M 测量距离
      ● Ctrl + H PCB下选取某个网络的布线,便于删除同一网络的布线
      ● R + M 测量任意两点间的距离
      ● Q 快速切换单位 (公制/英制)
      ● Shist + 右键 旋转查看3D 视图
      ● 选中 + 空格 旋转元器件
      ● P + L 画线
      TC 查找元器件自动转PCB
      PW 画线
      VGS 设置跳转栅格
      Ctrl + R 复制并粘贴(与PCB通用)
      ED 删除(与PCB通用)
      JC 查找元器件(与PCB通用)
      PCB图的快捷键
      DR 设置规则
      EOS 设置原点
      GG 设置栅格
      Shift + ctrl +鼠标滚轮 切换层
      Shift + e 切换电器网络捕捉
      shift + ctrl + T 向上对齐
      shift + ctrl + B 向下对齐
      ● Shift+S 切换单层显示和多层显示
      ● Shift + 空格键 在交互布线的过程中,切换布线形状
      ● Shift+M 局部放大功能
      ● shift + w 切换布线宽度
      ● shift + v 切换过孔
      ● shift+ctrl+空格 /shift + 空格 切换布线形式
      ● Ctrl + Shift + L,R,T,B,H,V 选择两个及以上的器件时,左对齐、右对齐、上对齐、下对齐、水平对齐、垂直对齐
      ● D+ O 原理图文档选项设置
      ● G 切换格点
      ● 空格 90度翻转/切换布线
      ● 2/3 2D/3D来回切换
      ● Ctrl+shift+滚轮 层切换
      ● 左键+ X/Y 左右/上下翻转
      ● P+W 原理图连线
      ● P+B 原理图放置总线
      ● P+J 原理图放置电路节点
      ● P + R 原理图放置端口
      ● P + I + N 原理图忽略ERC检查
      ● Ctrl + shift + V 阵列粘贴
      ● TAB键 用于弹出该操作的属性
      ● shift + s 切换显示单个层
      ● P + P 放置焊盘
      ● P + V 放置过孔
      ● P + G 放置覆铜
      ● P + T 放置走线
      ● L 显示层
      ● P+F 放置填充
      ● T + D + R 设计规则检查
      ● D + R 规则设置
      ● V + B PCB 3D翻转
      ● D + O 原理图纸张大小设置
      ● D + K 开PCB层管理器
      ● 右键+T 开始同一网络标号布线
      ● M + M 移动元器件
      ● S + L 两次左键,选中多条线同时走线
      ● 拖动器件 + L 元器件顶层、底层快速切换
      ● T + U 删除全部布线(all)
      ● J + C 在PCB中搜索元件
      ● T + C 原理图元件和PCB元件互相定位
      ● N + SHOW / HIDE 显示、隐藏飞线
      ● T + T + M 多根拉线
      ● A + P 文本位置选择
      ● T + M 复位DRC
      ● Ctrl + (shift) + Tab 切换文档显示
      ● T + R 1.2.3.4.逗号.句号 走等长、蛇形线;调整拐角和弧度;调整宽度;改变幅度
      ● Alt + 左键 原理图同一网络查找
      以上就是小编带来的ad09快捷键大全,有需要的朋友不要错过哦。
