1.画尺寸线时要注意的是：一、圆的标注线要通过圆心；二、箭头是在画完线以后才加上的，所以画线的时候要留出箭头的位置。
Freehand教程之机械制图棘轮

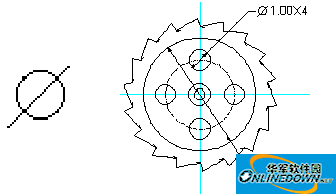

2.在上步拉出的箭头线的基础上，再使用直线工具拉出尺寸引线 ， 然后在引线后面用文字工具输入尺寸数字。但直径符号在键盘上没有，怎么办呢？这还难得倒熟练使用Freehand的用户吗？像左下图那样画一个不就行了？
FreeHand教程之机械制图棘轮
3.标注完了直径的尺寸 ， 下面我们还要标注每个棘齿所跨的角度。先拉出两条标注引线，使用直线工具从原点出发画一条直线，使之通过两个棘齿的交接点，重复操作再画出另一根标注引线。
FreeHand教程之机械制图棘轮
本页的几个步骤所做的是给棘轮图加上尺寸标注。有一定机械制图基础知识的读者应该知道尺寸标注的种种规定，而没有这方面经历的读者也不用着急，只要按照每一步的讲述一步一步地做下来就行了。
圆的关键尺寸是它的直径大小，尺寸线应该通过圆的圆心，做完尺寸标注的效果见本页的附图，读者应该注意的是：因为画直线的时候两端箭头的长度是不算入其内的，所以画线的时候应该留出一小段的距离给箭头。还有像直径符号之类不能直接敲入的符号，可以把它画出来。
4.这一步中我们要画出角度的尺寸线，角度的尺寸线是一段弧。我们可以从一个圆上截取 ， 如下图所示画一个大圆，然后使用Freehand工具箱中的刻刀工具在大圆与角度尺寸引线的交点处点击一下，将弧线切断。
FreeHand教程之机械制图棘轮
5.上步中大圆已被切断，但还没有显现出效果，我们只要用鼠标选中大圆中不要的部分并把它拉开就可以了。然后再选中留下的一段弧，把它的线型改成两端具有箭头的形式即可。
