    近些日子有网友询问笔者主板跳线接法，笔者当然也不吝赐教，为了方便查阅，已经将其整理成一篇帖子，或许对入门玩家的帮助比较大，老鸟和高手请略过。详情请阅读下文主板跳线接法详解，含有技嘉、华硕、微星三种主板的跳线接法和注意点。
    对于DIY入门玩家来说，最难的想必就是机箱前置面板接线（俗称跳线）了，至少当初对本人来说就是如此。还记得06年末，本人新配了一台AMD 3600+ X2的机子，结果电脑店的店员没有接正确前置音频线，结果我一接通音箱，就把板载声卡给烧了。那个时期的我，对跳线的接法自然是不懂，后来经过论坛多年的学习，也慢慢掌握了跳线的接法。下面，本人就通过实例来示范一下几种常见的跳线接法。

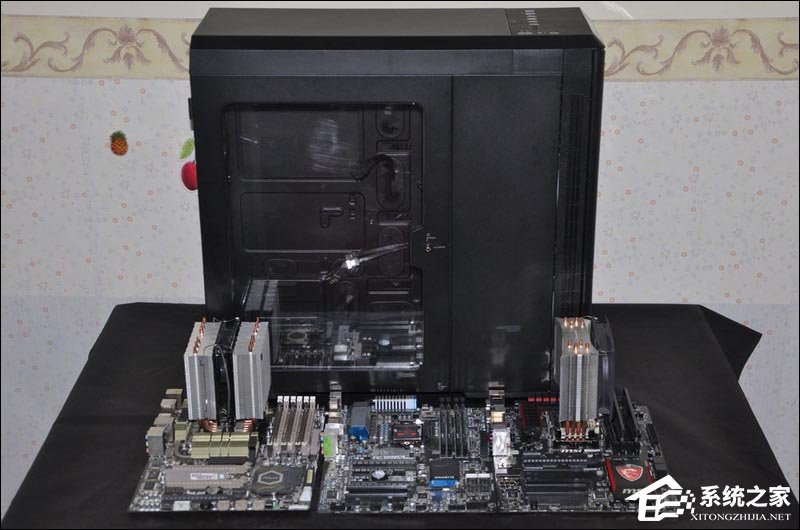

    下面是用来做示范的几件配件，主板从左至右依次为华硕X58剑齿虎、技嘉P67-UD3P、微星Z97 Gaming3，之所以选用了3片主板，目的是把样本尽量放大，以针对不同的情况。
    主板跳线接法示意图 主板跳线接法详解

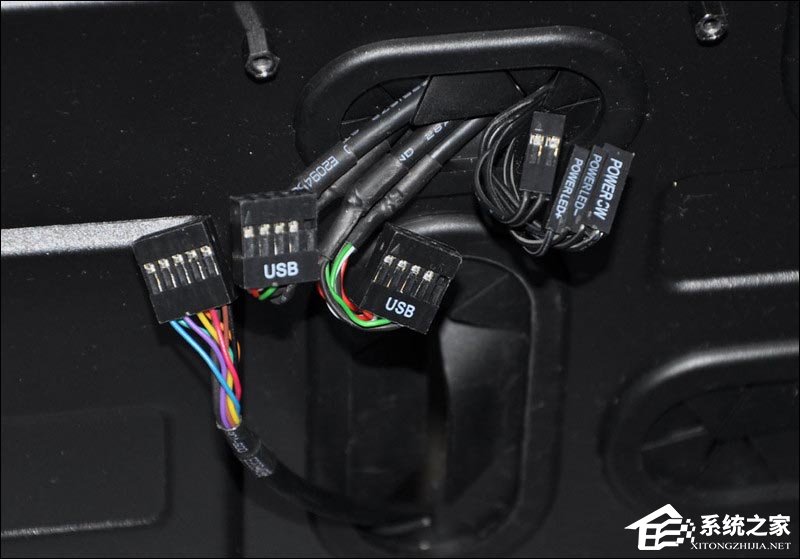

    机箱配备的前置接口一览，看到这么多的英文字母，大家先别犯迷糊，后面我会逐一介绍。
    主板跳线接法示意图 主板跳线接法详解

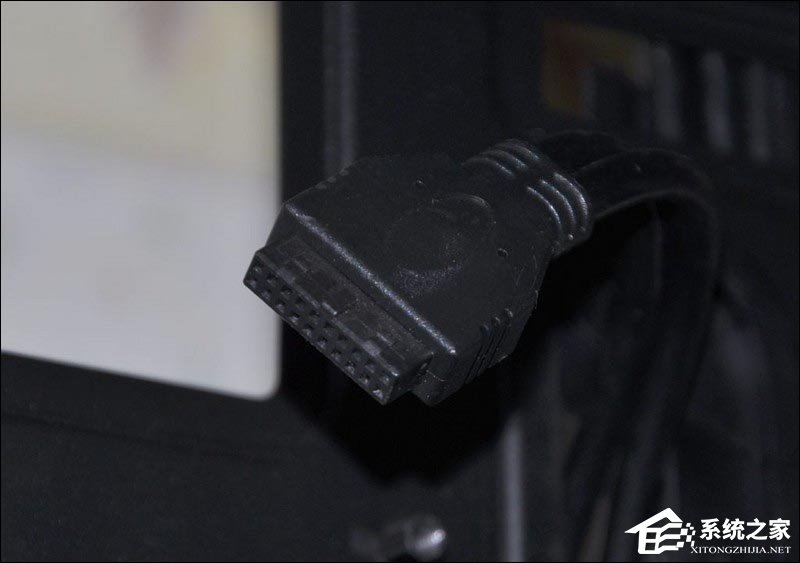

    机箱还配了一个USB3.0接口，这个接口是防呆的，只要找准主板上的位置，插进去即可，没啥难度。
    主板跳线接法示意图 主板跳线接法详解

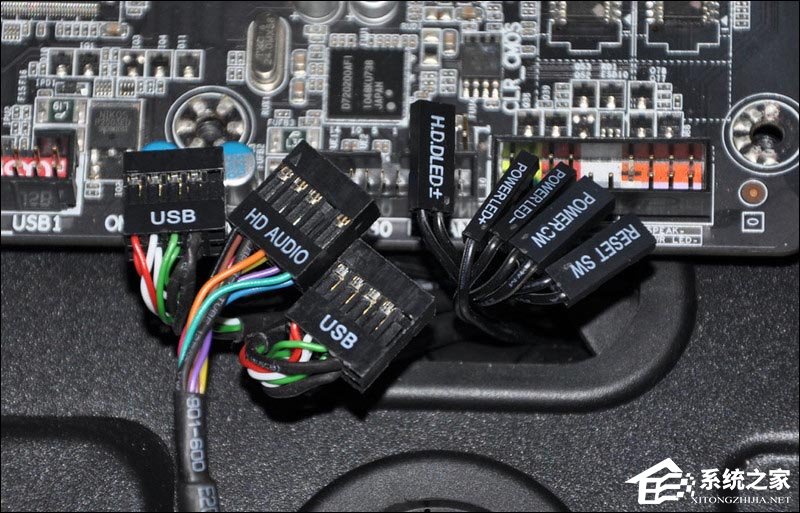

    下面开始详解，接口有字的一面都被我翻上来了，我来解释一下各个接口的含义。POWER SW=开机键，POWER LED=开机指示灯（有正负极区别），RESET SW=重启键，H.D.D LED=磁盘指示灯（有正负极区别），HD AUDIO=高保真音频，USB（一般不注明指的是2.0）就不用解释了吧。
    主板跳线接法示意图 主板跳线接法详解

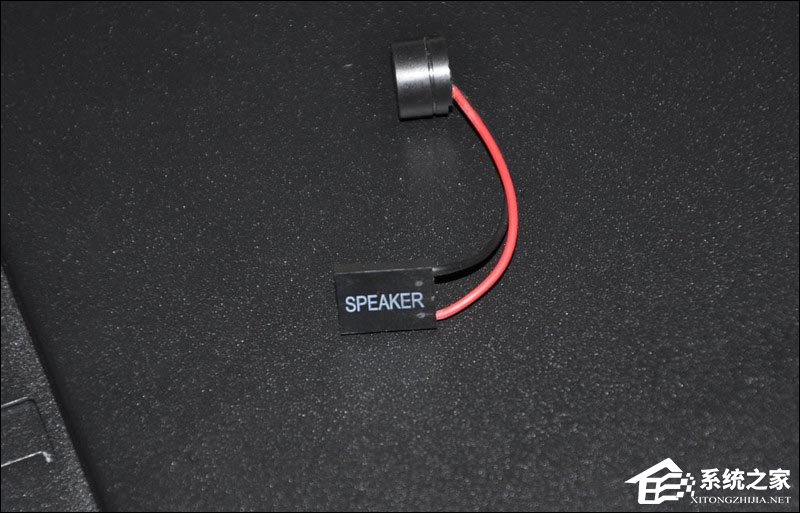

    另外还有个SPERKER=蜂鸣器。
    主板跳线接法示意图 主板跳线接法详解

    技嘉P67-UD3P主板跳线接法：
    该主板将前置接口的英文缩写印在PCB了，所以接的时候只需要一盏台灯照亮接就行了。对于英文缩写，各路主板和各路机箱也不尽相同，反正只要学过英文，应该压力不大。
    主板和机箱的接口对应关系：
    PW=POWER SW（前为主板，后为机箱，以下同），这个主板上有正负极，机箱没有，经本人证实，大多数情况下开机键不用区分正负极；
    RES=RESET SW，正负极也不用区分；
    PWR LED=POWER LED，这个正负极主板和机箱都有标示，对照着接即可；
    HD=H.D.D LED，正负极都有标示，对应即可；
    SPEAK=SPERKER，这个也是正负一般也不用区分；
    USB3.0是防呆接口，直接接入即可。

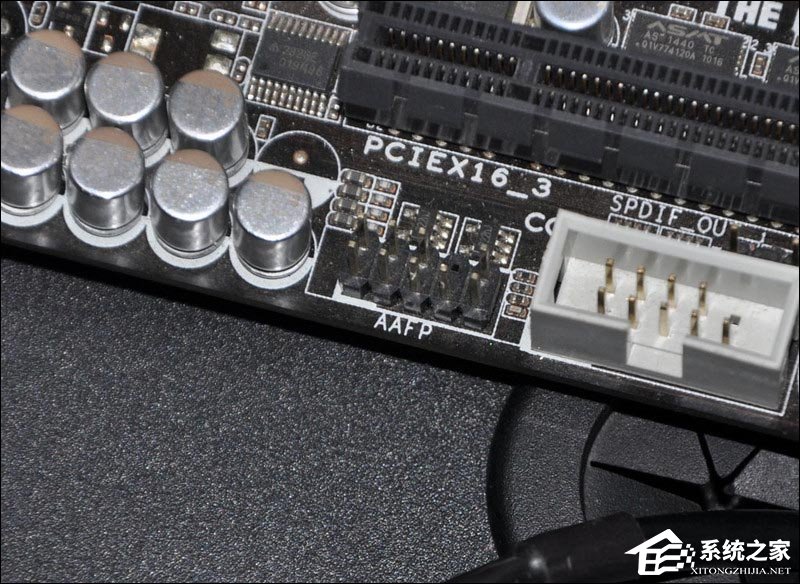

    前置音频接线，这里补上，如下图，主板上的英文缩写为AAFP，因为该跳线中间缺了一根针，具有防呆作用，所以直接将接头插入即可。
    主板跳线接法示意图 主板跳线接法详解
    有些机箱的线没有标出正负极，这种情况下，一般黑色的是负极，其他颜色的是正极，当然，这个也不一定全都是这样，大家可以多试试，接反了指示灯不亮，再改回来就行了。
    另外，该主板上MSG和CI两组针可以不用理会，一般很少有机箱带这两组跳线的。
    主板跳线接法示意图 主板跳线接法详解

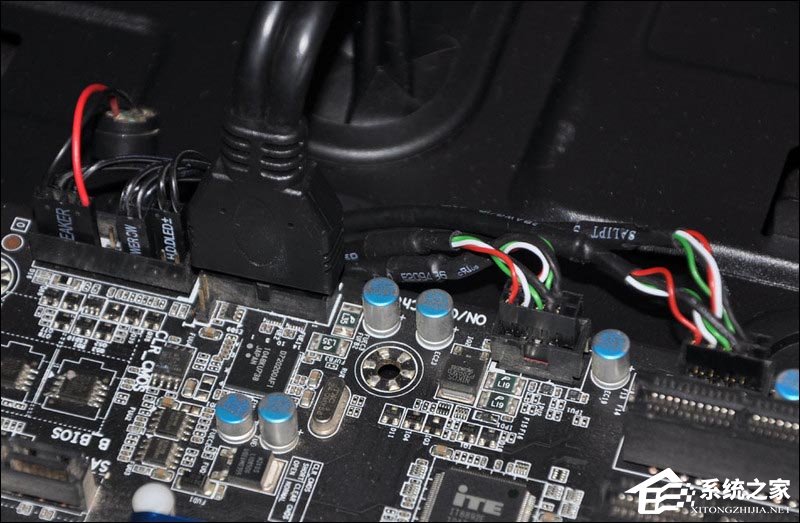

    接着看USB2.0的接法，这个接口上排是5针，下排是4针，所以具有防呆作用，直接对照着接上去即可。
    主板跳线接法示意图 主板跳线接法详解
    基本都接好了。
    主板跳线接法示意图 主板跳线接法详解

    华硕X58剑齿虎主板跳线接法：

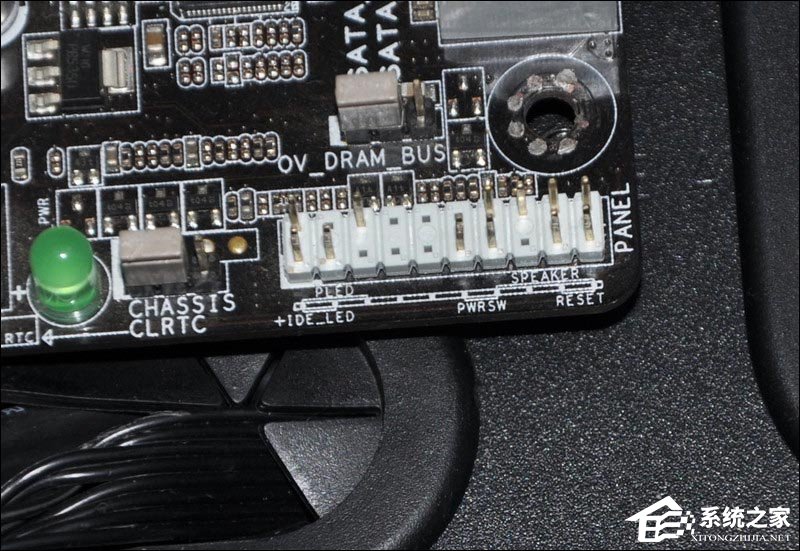

    该主板的英文缩写又和技嘉P67不一样了，但大致相同，其对应关系如下：
    PWRSW=POWER SW，RESET=RESET SW，PLED=POWER LED，IDE_LED=H.D.D LED，SPERKER=SPERKER

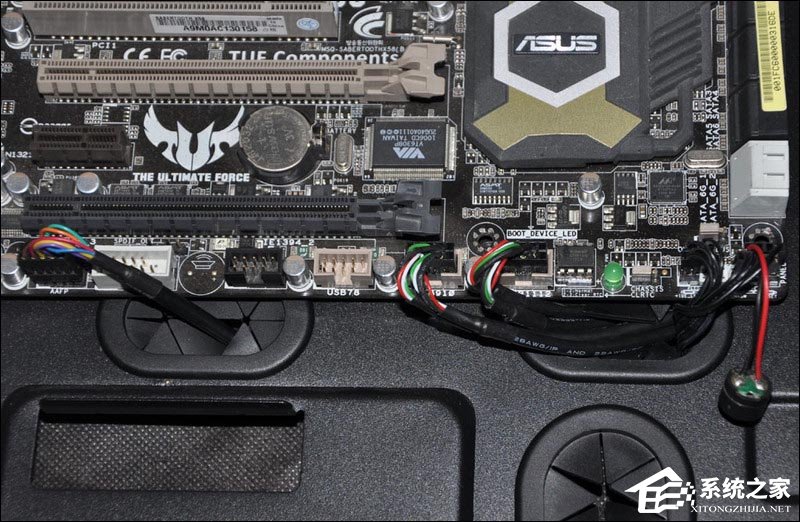

    主板跳线接法示意图 主板跳线接法详解
    所有接口都连接好了31. 恋情是生命的全部，失恋是恋爱的前提，她会让我心动，但不会让我死心，我要好好的活下去，前面有更好的风景。，由于该主板较老，木有前置USB3.0接口，所以就不用接了。
    主板跳线接法示意图 主板跳线接法详解

    微星MSI Z97 Gaming3主板跳线接法：

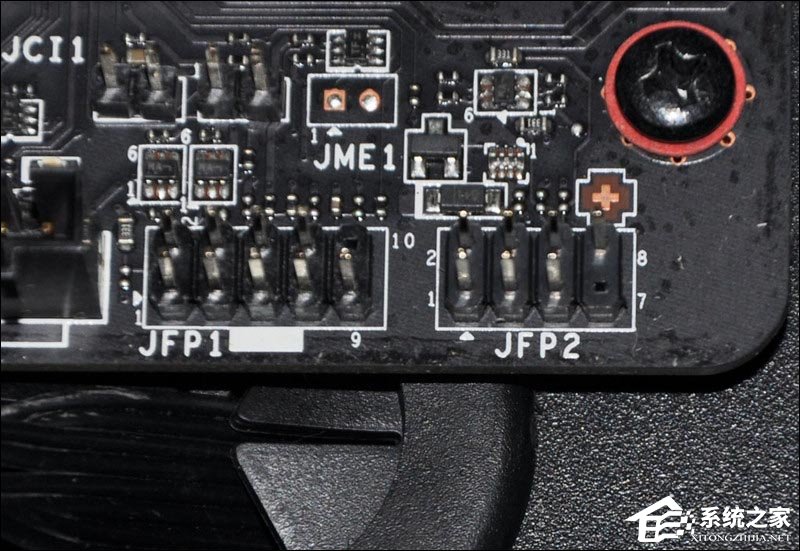

    这个主板又和前面两张主板不一样了，两组跳线分别标识为JFP1、JFP2，这种情况咋个办呢？
    主板跳线接法示意图 主板跳线接法详解

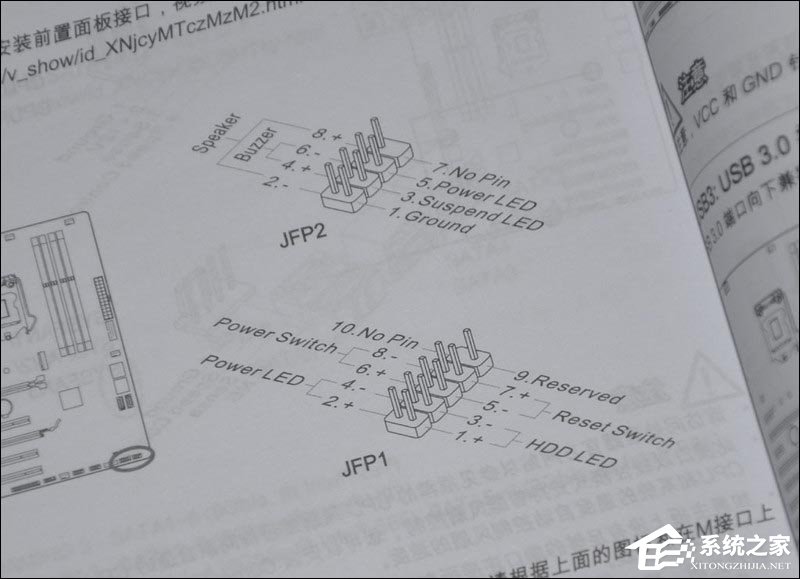

    接着往下看，主板说明书出场，POWER Switch=POWER SW，RESET Switch=RESET SW，POWER LED=POWER LED（这个有两组，一组在JFP1上，一组在JFP2上，本人选择接到JFP1上），HDD LED=H.D.D LED，SPERKER=SPERKER
    主板跳线接法示意图 主板跳线接法详解
    前置音频接口也别忘了，该主板的英文缩写为JAUD1，由于是防呆接口，插入即可。
    主板跳线接法示意图 主板跳线接法详解

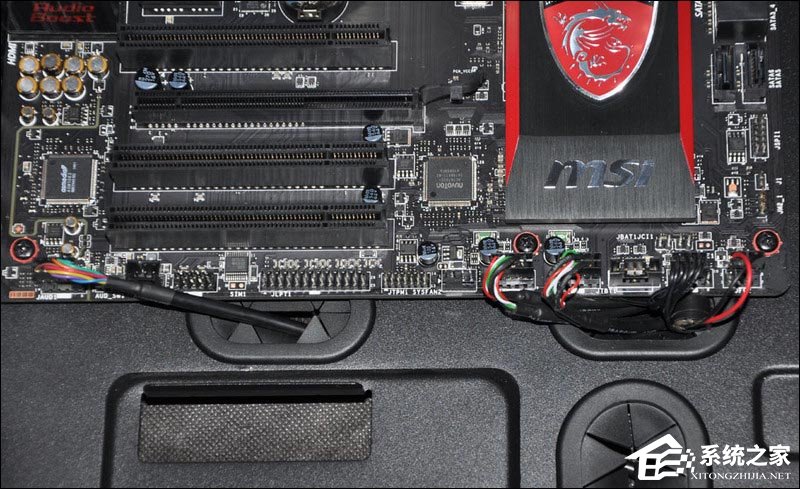

    全部接好了。
    主板跳线接法示意图 主板跳线接法详解

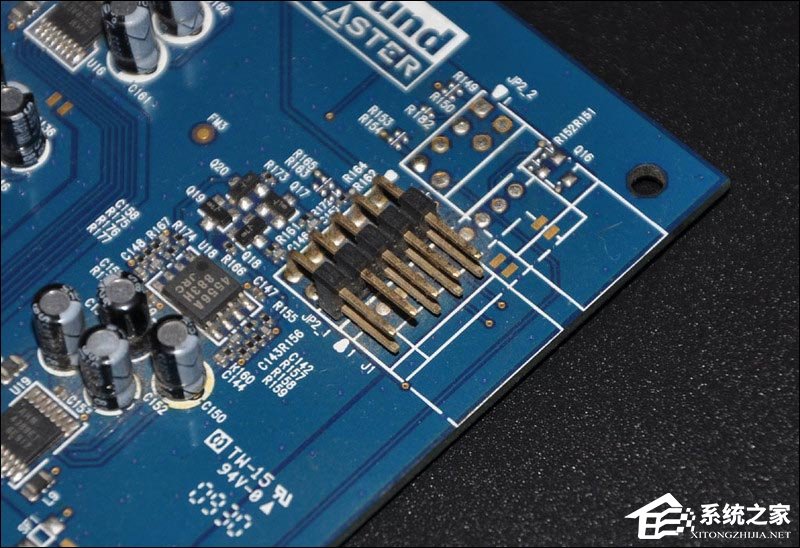

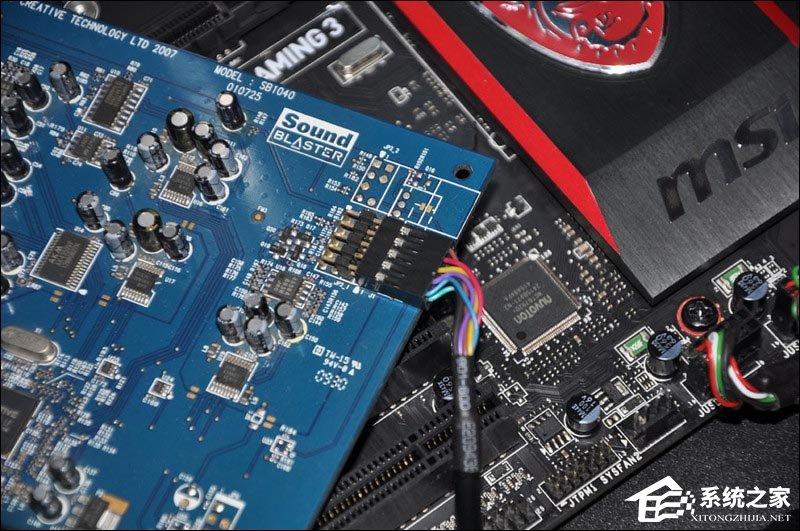

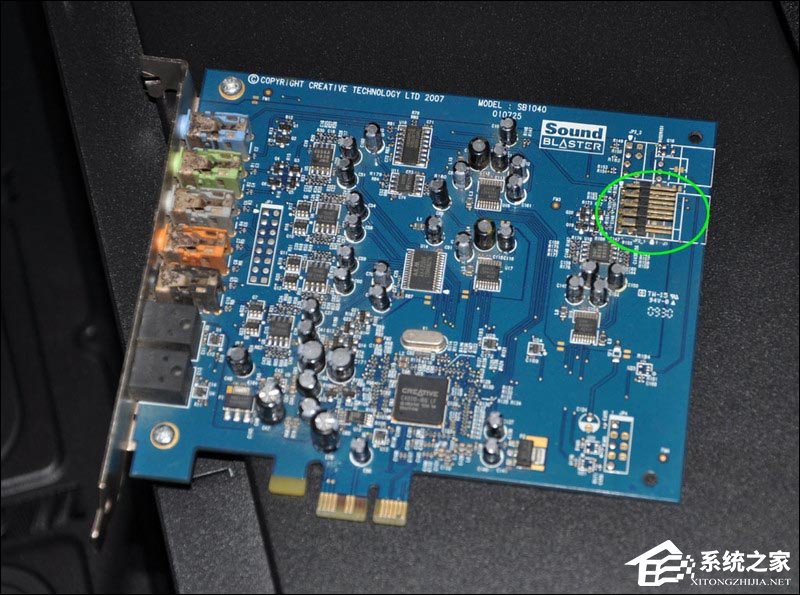

    再来个独立声卡的前置接线，如下图，该声卡设有一组跳线。
    主板跳线接法示意图 主板跳线接法详解
    特写一个：
    主板跳线接法示意图 主板跳线接法详解
    由于是防呆接口，直插即可。
    主板跳线接法示意图 主板跳线接法详解

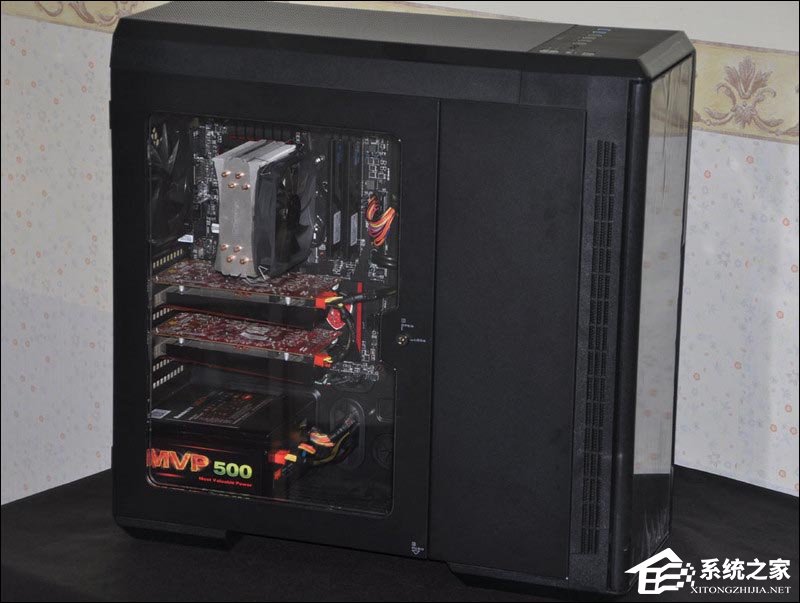

    接好跳线后，再装好显卡、电源，一台机子就这样组成了。
    主板跳线接法示意图 主板跳线接法详解
    以上便是以技嘉、华硕、卫星等品牌的主板作为例子的跳线接法展示，如果有主板说明书，用户也可以自己研究一下。
