标题 SolidWorks如何使用？SolidWorks教程
分类 软件教程
内容
    SolidWorks是一款销售机械设计软件，同时也是世界上第一个基于Windows开发的三维CAD软件，对于这款软件很多用户表示非常陌生，现在就给大家介绍SolidWorks这款软件的基本用法，下面开始详细介绍。

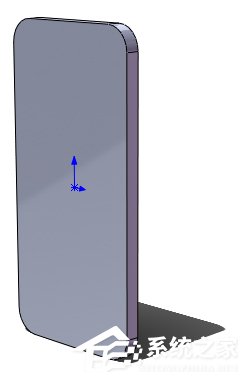

    1、绘制外形大小
    在前视基准面绘制创建一个新草图，使用中心矩形绘制；（保持零件中心在中间，有利于后面的建模），并使用尺寸工具标准其高和宽：使用【拉伸】特征，厚度为7.1mm；
    SolidWorks教程
    SolidWorks教程 SolidWorks教程 SolidWorks教程

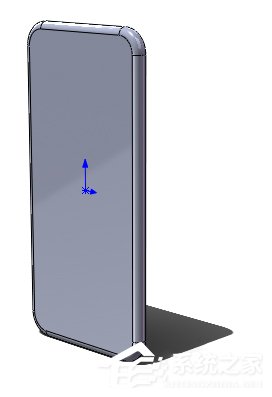

    2.对4条短边添加【圆角】特征 R12大小。使用【圆角】特征的“完整圆角”，将中间的面都变成半圆的圆角，直接替换了原本的面；
    SolidWorks教程 SolidWorks教程
    3、绘制Home键

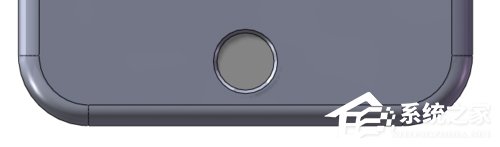

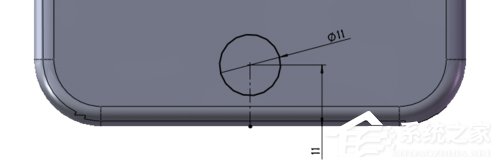

    在手机表面的屏幕创建一个草图，使用构造线可以在底部位置找到零件的中心位置，绘制一个圆，大小为直径11mm，距离底部边线11mm，使用【拉伸】特征，深度0.6mm，并启用拔模角度45°。
    绘制听筒及前摄像头
    按照下图在手机表面创建草图并绘制（注意构造线链接了手机顶部的中点，确保在中间位置），再使用【拉伸切除】特征；
    SolidWorks教程 SolidWorks教程
    SolidWorks教程
    4、绘制听筒及前摄像头

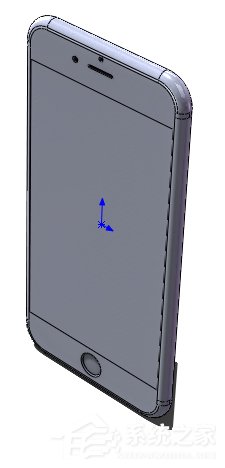

    按照下图在手机表面创建草图并绘制（注意构造线链接了手机顶部的中点，确保在中间位置），再使用【拉伸切除】特征；
    SolidWorks教程 SolidWorks教程
    5、屏幕位置

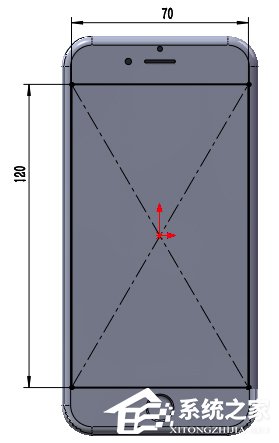

    在手机表面创建草图绘制屏幕的大小的一个中心矩形（根据第一部的中心，现在很容易找到中心哦），使用【分割线】特征分割出一个新的面；
    SolidWorks教程 SolidWorks教程
    6、绘制手机上的白条纹理的位置

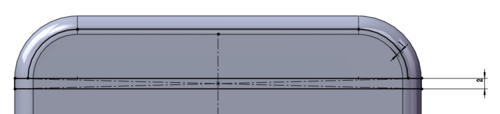

    在背面绘制一个中心矩形（构造线找到中间位置），边角设置与红色框中的手机点重合，高度为2mm，使用草图的【等距实体】工具可以直接拷贝已有的边线。选中图中的下图高亮的边线，往上面等距1的距离；
    等距后：
    相同的方法往里面也等距一个1mm的距离；
    镜像草图：

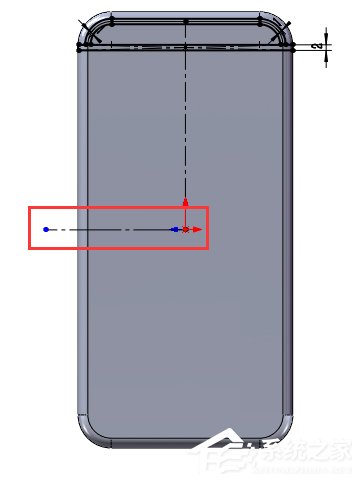

    在手机中间绘制一条水平构造线，作为镜像的中心轴，启用【草图镜像】框选上面绘制的所有草图线，镜像到下面；
    镜像后：

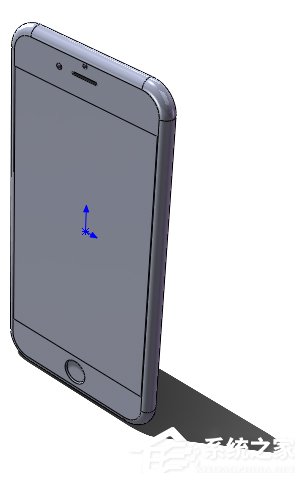

    使用【分割线】分割出所需要的面，分割所有背面上的面；
      SolidWorks教程 SolidWorks教程 SolidWorks教程

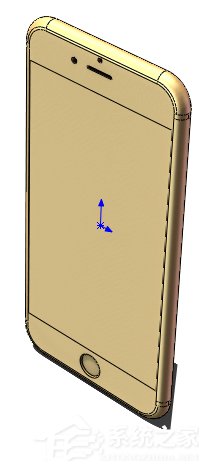

    7、添加材质

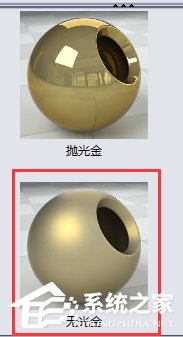

    从材质库中选：金属→金→无光金，拖放到零件的视图区空白处以添加给整个零件，选择需要添加白色的面（包括第二步分割线产生的）；
    在材质中：塑料→高光泽→白色高光泽。点击右键→添加外观到选取对象；
    SolidWorks教程 SolidWorks教程 SolidWorks教程 SolidWorks教程 SolidWorks教程
    8、手机屏幕
    使用贴图，添加到手机的屏幕位置（第一步分割线所产生的），最终渲染输出；
    SolidWorks教程
    以上便是SolidWorks制作手机模型的过程，当然制作其他简单的模型跟这个操作差不多，如果想制作更加复杂的模型则需要更好的技术支持，多使用这款软件便可以实现那种操作啦。
