标题 Creo5.0如何导出CAD工程图-Creo5.0入门教程
分类 教程攻略-教程-电脑软件教程
内容
    　　使用Creo5.0还不会导出CAD工程图？其实很简单，今日小编带来的这篇文章就重点介绍了Creo5.0导出CAD工程图的操作方法内容。

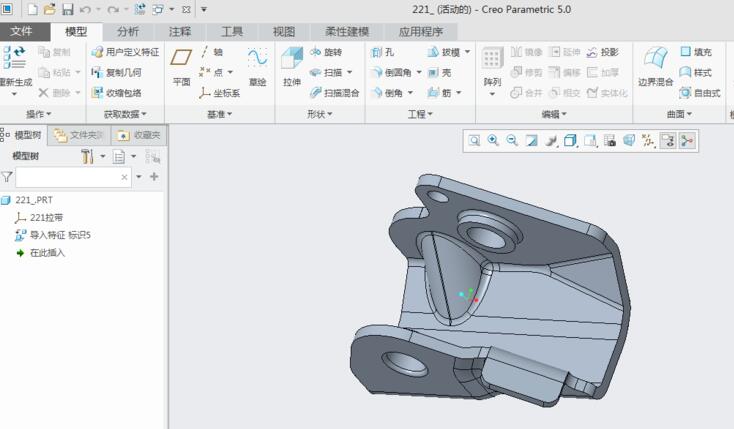

    　　打开Creo5.0，打开已经画好的3D，如图所示：
    Creo怎样导出CAD工程图

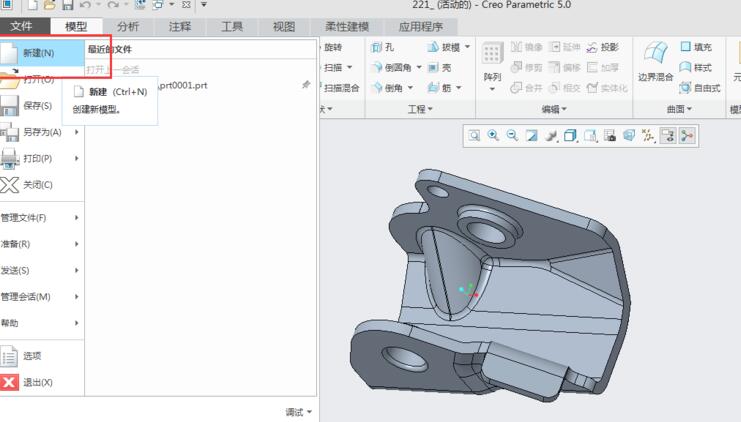

    　　单击左上角的【文件】，在下拉菜单中选择【新建】。或直接按一下键盘的【Ctrl+N】。
    Creo怎样导出CAD工程图

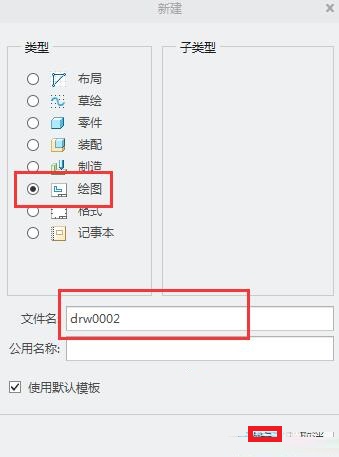

    　　在新建的对话框里，类型选择【绘图】，设置好文件名(这里是默认的)。然后确定。
    Creo怎样导出CAD工程图
    　　在新建绘图的对话框里的指定模板里选择【空】，然后根据需求设置好图纸方向和大小(小编这里习惯是横向和A2图纸)。确定，
    Creo怎样导出CAD工程图
    　　在新建的绘图文件的【布局】选项下面，找到【普通视图】命令。单击打开选择组合状态对话框。这里选择第一项【无组合状态】，然后确定。
    Creo怎样导出CAD工程图
    　　完成上一步之后，在软件的绘图区随便点一下鼠标左键，绘图区出现了我们刚刚打开的零件(这个零件是可以用鼠标滚轮放大缩小的)，同时也打开绘图视图的对话框。
    Creo怎样导出CAD工程图

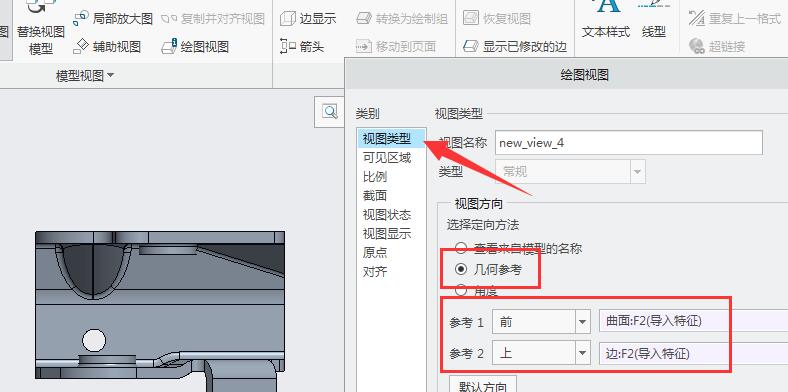

    　　在绘图视图的对话框中，类别【视图类型】中的视图方向选择【几何参考】，选择参考1(2D图正对着我们的面)和参考2(这里是选择面也可以是线，至于怎么影响零件的摆放，大家可以多次练习体会一下)。
    Creo怎样导出CAD工程图

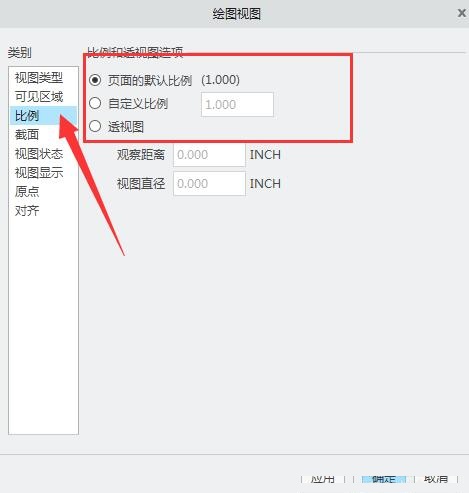

    　　在比例的类别中设置好比例(小编习惯使用1:1)
    Creo怎样导出CAD工程图
    　　在视图显示的类别中的【显示样式】里面选择【消隐】，其他默认即可。单击对话框下方的【应用】和【确定】就可以导出2D中的主视图了。
    Creo怎样导出CAD工程图

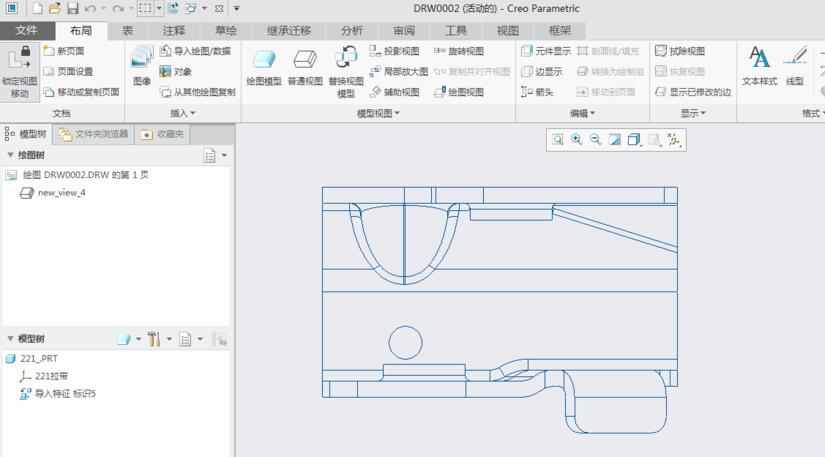

    　　导出的主视图如图：接下来就是左视图和俯视图了。这里要先说明一下，系统默认的2D图视角是美国用的第三视角。
    Creo怎样导出CAD工程图

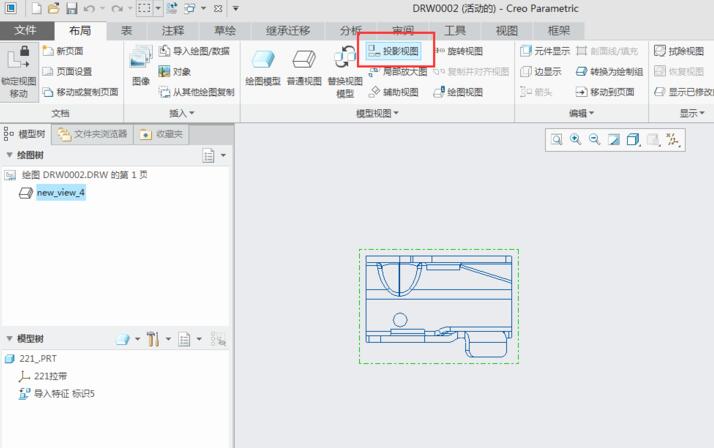

    　　选择我们刚刚导出的主视图(这里一定要选中的)。然后单击【布局】选项下面的【投影视图】命令。
    Creo怎样导出CAD工程图
    　　在合适的位置选择投影视图的位置。
    Creo怎样导出CAD工程图

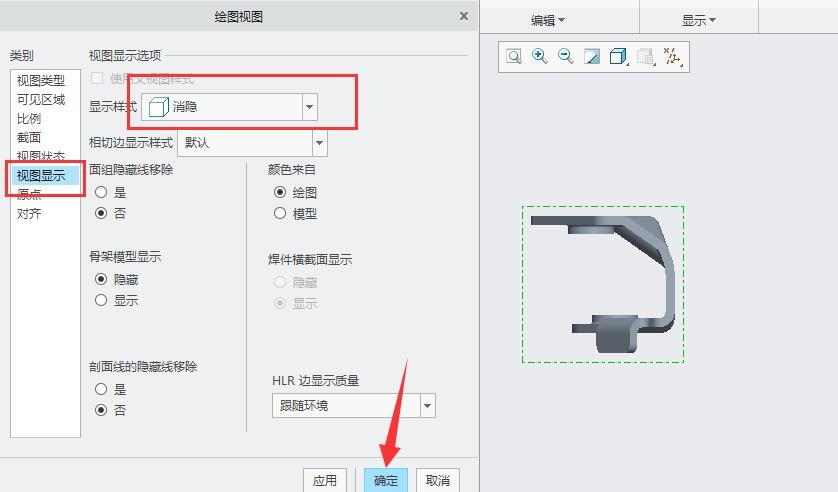

    　　双击上一步导出的投影视图打开绘图视图的对话框，在视图显示类别里面的【显示样式】选择【消隐】。然后确定。
    Creo怎样导出CAD工程图
    　　同样的方法导出俯视图，如图所示：
    Creo怎样导出CAD工程图
    　　接下来把导出来的3个视图另存为CAD格式的文件就可以了
    Creo怎样导出CAD工程图
    　　最后打开CAD的文件看一下。效果如图所示：
    Creo怎样导出CAD工程图
    　　上文就讲解了Creo5.0导出CAD工程图的方法，希望有需要的朋友都来学习哦。
