标题 怎么使用CAM350测量pcb板-CAM350使用教程
分类 教程攻略-教程-电脑软件教程
内容
    　　有些新手伙伴还不了解使用CAM350测量pcb板的操作，而下面小编就分享了使用CAM350测量pcb板的操作流程，希望有需要的朋友都来共同学习哦。

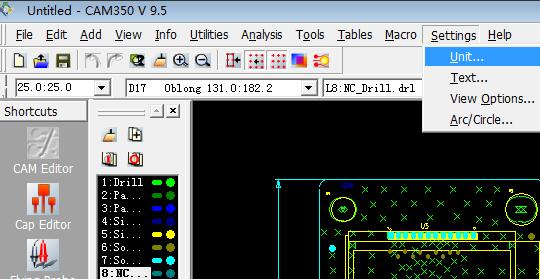

    　　打开要处理的PCB板文件后，点击Settings—Unit,点击确定

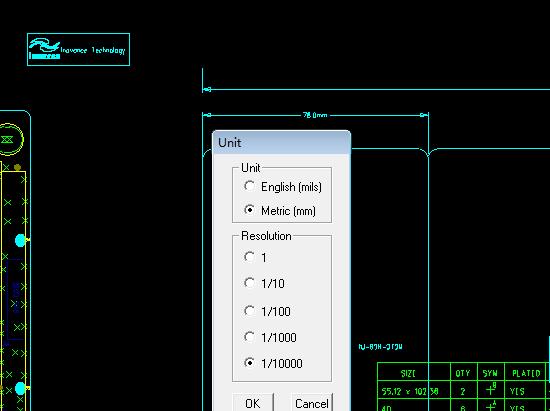

    　　在弹出的窗口中选择公制，再选择最小单位，这里是1/10000，点击确定。

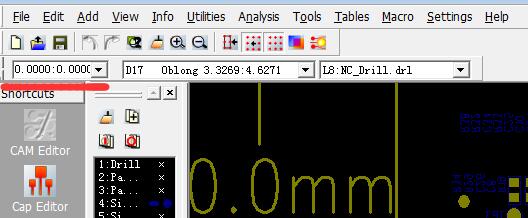

    　　点击左上角的操作最小距离，改为最小，至少为0.001：0.001;

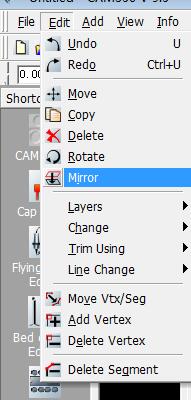

    　　若此时pcb图为倒影，则依次点击Edit—Mirror，

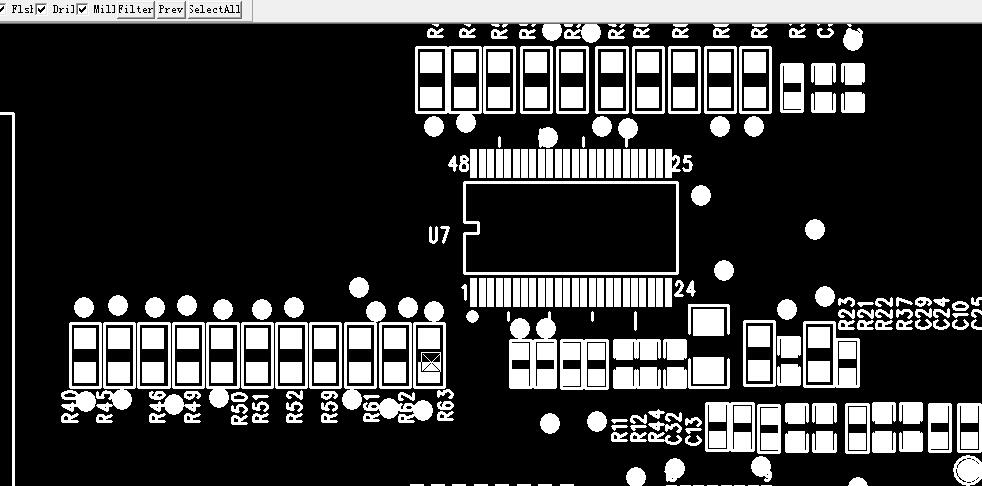

    　　此时按住键盘A，鼠标左击pcb图完成矫正。

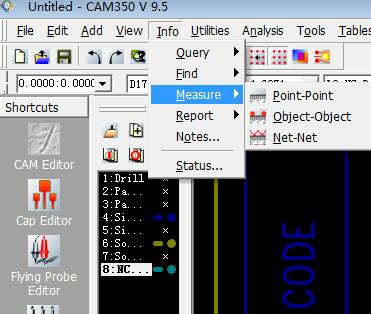

    　　点击Info—Measure，右侧弹出的窗口依次为点到点测量;线类测量;网络类测量，如图

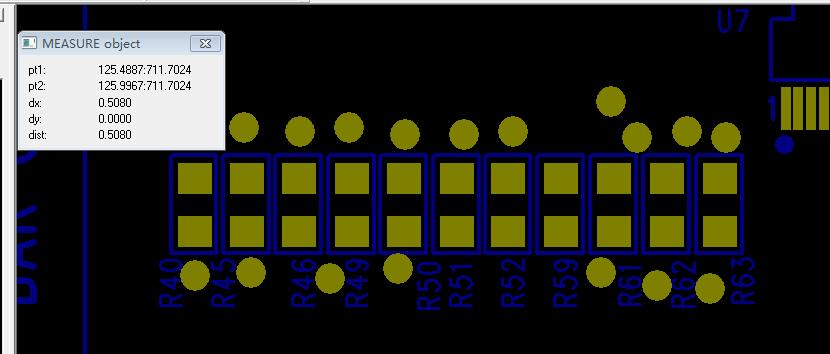

    　　根据需要测量的种类点击测量方式。如图，选择为线类测量，点击需要测量的两个焊盘，左上角就会显示两个焊盘距离的信息，如图
    　　以上这里为各位分享了使用CAM350测量pcb板的操作内容。有需要的朋友赶快来看看本篇文章吧。
