标题 Revit中链接模型时轴线丢失的解决技巧
分类 教程攻略-教程-电脑软件教程
内容
    　　Revit中链接模型时轴线丢失了？相信很多朋友遇到此问题还不会解决，而下面小编就为大家分享了Revit中链接模型时轴线丢失的解决技巧，感兴趣的朋友快来看看吧。
    　　问题：
    　　在模型中链接到Revit主体模型时，轴网线不会显示在任何平面视图中，但会显示在剖面视图和立面视图中。
    　　原因：
    　　此问题或与多种原因有关，例如：
    　　视图的可见性设置
    　　3D网格范围不与视图相交
    　　工作集
    　　范围框
    　　处理操作：
    　　下面是一些有关项目的提示，可在缺少栅格线时进行检查：
    　　网格类别是否已打开?

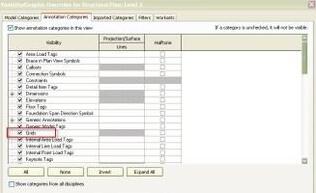

    　　检查视图中的可见性/图形，并确保已打开网格注释类别。
    　　网格是否隐藏在视图中?
    　　要查看这是否是问题，请在“显示隐藏元素”工具上切换。若缺少的栅格高亮显示，请选中它，单击鼠标右键，然后选择“在视图中取消隐藏”。
    　　您的网格工作集是否已在项目中打开?

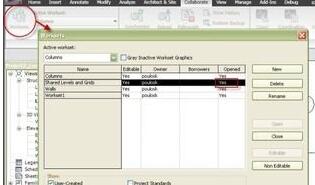

    　　要进行检查，请单击“协作”选项卡中的“工作集”图标。确认轴网工作集在“打开”列中显示为“是”。
    　　网格的范围是否跨越了有问题的视图?
    　　若网格中的基准平面不与视图的平面相交，则它们在视图中不可见。尝试转到可以看到网格的视图，右键单击网格，然后选择“最大化3D范围”。并查看它是否出现在相关视图中。一个好的一般规则是在布置网格之前设置主要级别。这将强制显示所有级别的网格。剪切新的剖面/高程以检查网格的垂直位置
    　　链接项目中缺少与范围框关联的轴网吗?
    　　从建筑项目复制范围框或从链接模型轴网中删除范围框关联。
    　　注意，视图可能在定义的范围框之外有一个剖切平面，该范围框与轴线相关联。若是这种情况，则栅格不会显示在活动视图中。
    　　上文就讲解了Revit中链接模型时轴线丢失的解决技巧，希望有需要的朋友都来学习哦。
