标题 AD14怎么进行PCB板子形状切割-AD14教程
分类 教程攻略-教程-电脑软件教程
内容
    　　还不会使用AD14进行PCB板子形状切割吗?那么还不会的朋友赶快来学习一下小编分享的使用AD14进行PCB板子形状切割的方法吧，希望通过本篇教程的学习，可以帮助到大家。

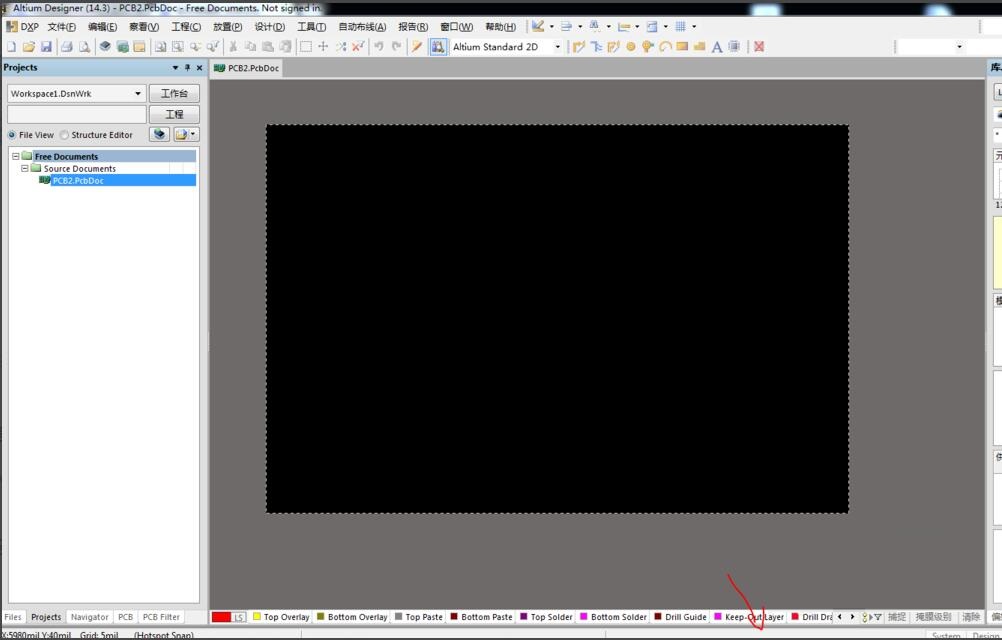

    　　点击Keep-out layer,跳到Keep-out layer层
    AD14 PCB板子形状切割

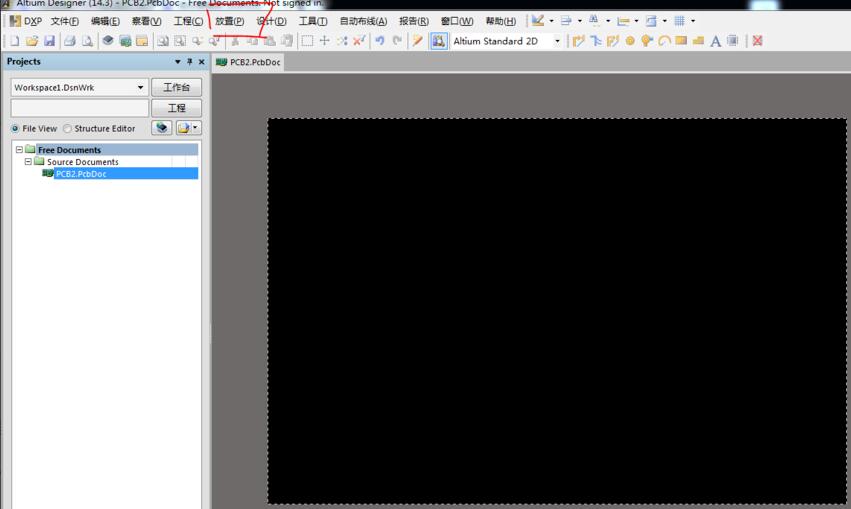

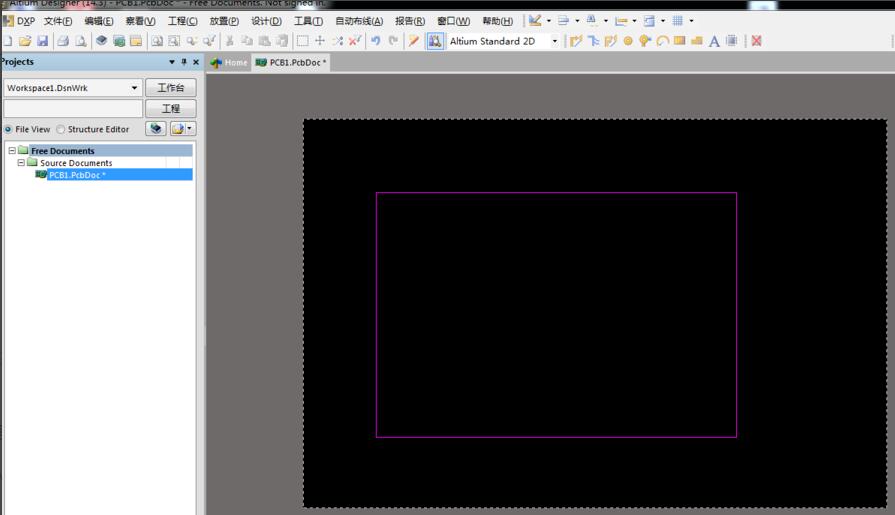

    　　点击菜单栏的放置->走线，布线，布置闭合的形状
    AD14 PCB板子形状切割
    AD14 PCB板子形状切割

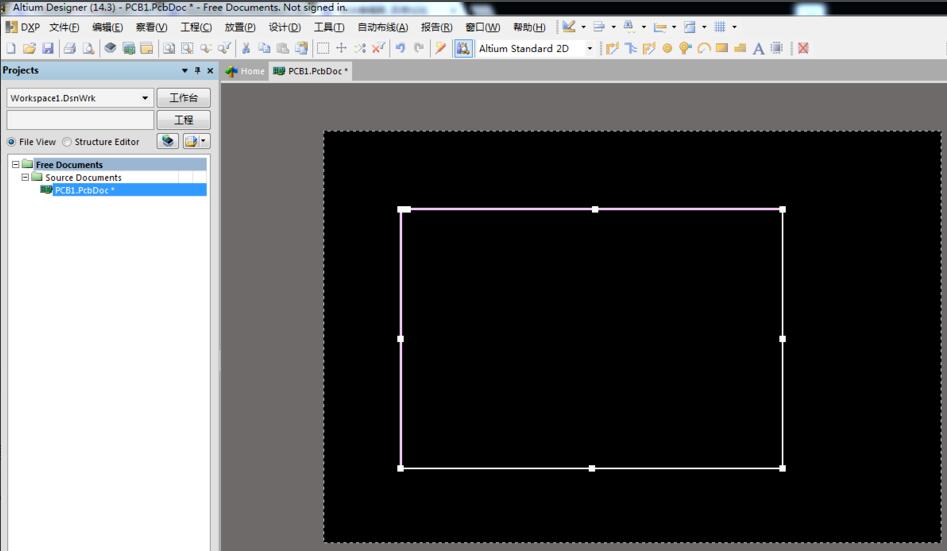

    　　点击鼠标左键选中刚刚布的闭合图形
    AD14 PCB板子形状切割

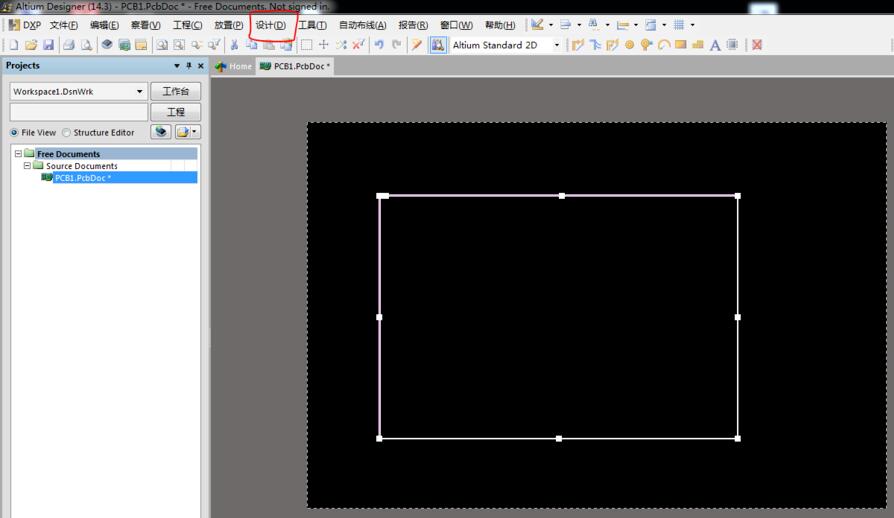

    　　点击设计->板子形状->按照选择对象定义
    AD14 PCB板子形状切割

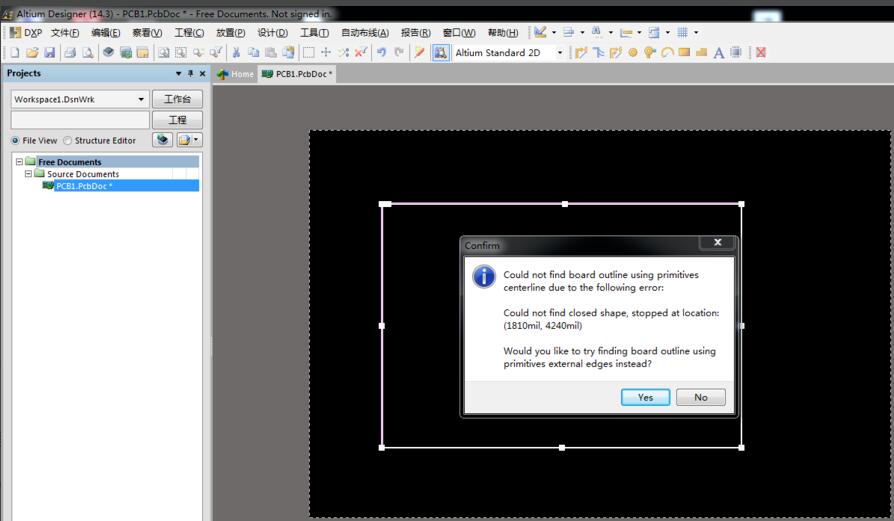

    　　点击YES
    AD14 PCB板子形状切割
    AD14 PCB板子形状切割

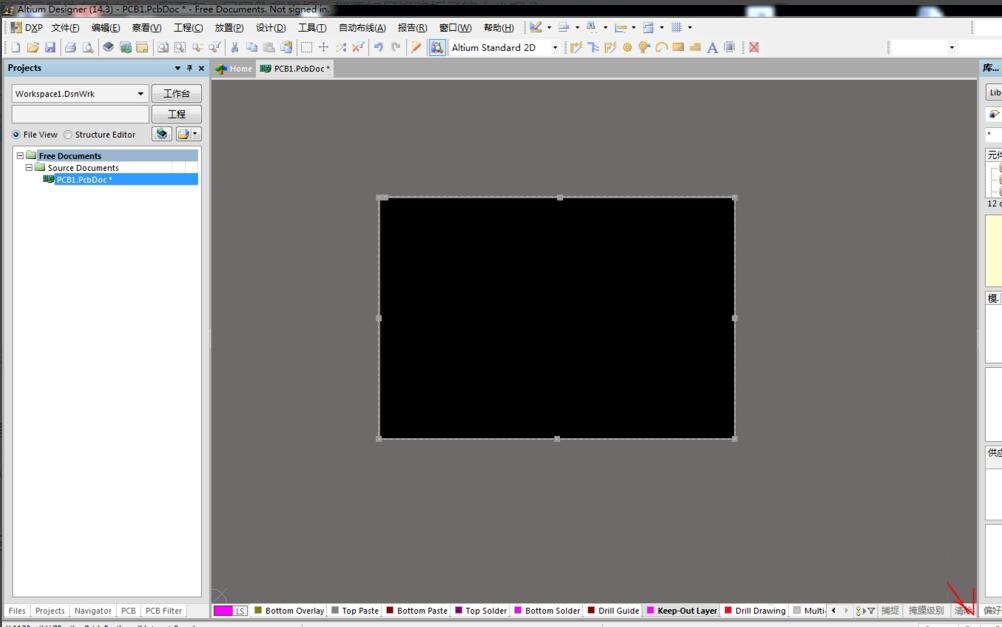

    　　点击右下角的清除按钮
    AD14 PCB板子形状切割

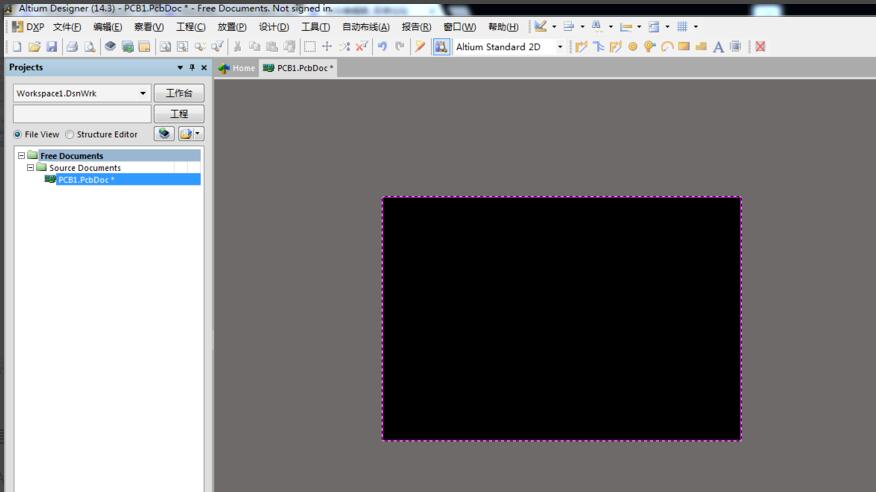

    　　完成PCB切割
    AD14 PCB板子形状切割
    　　注意：布线图形一定要是闭合的
    　　以上就是小编分享的使用AD14进行PCB板子形状切割的方法，有需要的朋友不要错过这篇文章哦。
