介绍 |

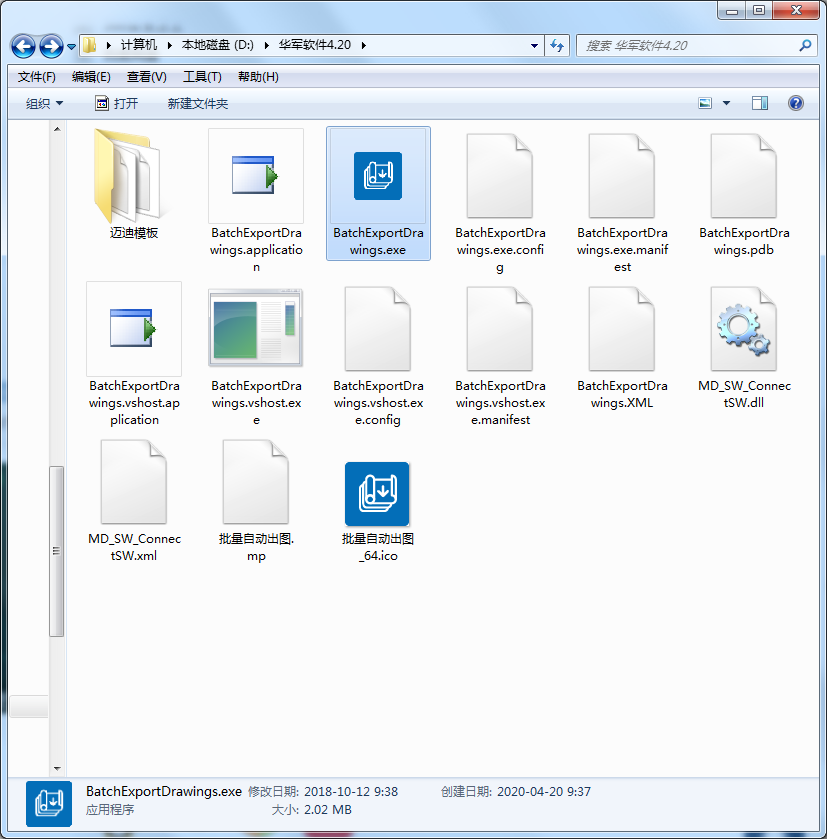

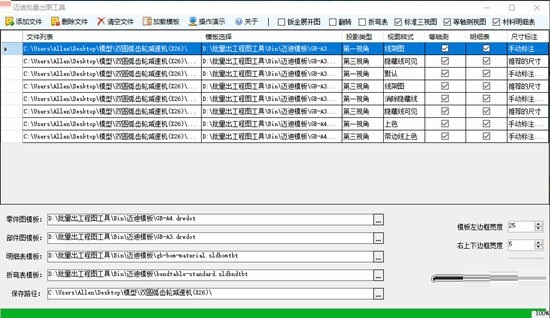

迈迪批量出图工具正式版是款适用于工程设计师们所打造的依附于迈迪设计宝的出图导出插件。迈迪批量出图工具最新版提供强大的三维模型自动生成工程图的功能,具备批量处理能力,特有的批量过程中逐条自定义修改出图设定功能。迈迪批量出图工具还具备出图模板库的导入与自定义选择,如零件图、部件图、明细表和折弯表模板等。  迈迪批量出图工具软件介绍 迈迪批量出图工具是迈迪设计宝中的图片导出插件,提供强大的三维模型自动生成工程图的功能,具备批量处理能力,特有的批量过程中逐条自定义修改出图设定功能;具备出图模板库的导入与自定义选择,如零件图、部件图、明细表和折弯表模板等。 同时插件支持灵活自由的批量出图自定义设置,包括投影类型、视图样式、是否添加等轴测、明细表,尺寸标注模式等;同时支持钣金图自动展开等功能。另外可设定模板边框尺寸、视图比例最优、国标比例等,批量自动出图功能强大,操作度高。 迈迪批量出图工具软件功能 迈迪批量出图工具是迈迪设计宝中的图片导出插件,提供强大的三维模型自动生成工程图的功能,具备批量处理能力,特有的批量过程中逐条自定义修改出图设定功能;具备出图模板库的导入与自定义选择,如零件图、部件图、明细表和折弯表模板等。 同时插件支持灵活自由的批量出图自定义设置,包括投影类型、视图样式、是否添加等轴测、明细表,尺寸标注模式等;同时支持钣金图自动展开等功能。另外可设定模板边框尺寸、视图比例最优、国标比例等,批量自动出图功能强大,操作度高。 迈迪批量出图工具安装步骤 1、在软件园下载迈迪批量出图工具软件  2、下载完成解压软件,点击其中的BatchExportDrawings.exe  3、双击打开  4、迈迪批量出图工具软件为绿色版,打开就可以直接使用 迈迪批量出图工具使用说明 1、点击添加文件将要出图的图纸导入进来 2、接着在下方设置相印的模版 3、最后点击开始即可出图  迈迪批量出图工具cad出图规范 1.轮廓实线层用白色实线表示,线宽0.3mm 2.其他层用彩色表示,线宽0.1mm 3.图幅全部选用A2,用A4纸打印,以保证所有图纸图框大小,字体大小一致 4.标注格式使用清华天河自带TH_GBDIM格式,SHX字体用romans.shx,大字体用gabcbig.shx 5.字体高度=图纸比例*3.5/4mm 6.图层使用清华天河标准图层,0,1轮廓实线层,2细线层,3中心线层,等 7.打印样式使用acad.ctb,并修改其特性,所有颜色均打印为黑色,黑色线宽0.2mm,其他全部为0.1 8.打印范围按图形界限打印,图形界限由清华天河图框自动限定。 9.在图框内标注公司名称,零部件名称,图号,材料及厚度。数量从装配图标注。 10.所有块均放在0图层。 迈迪批量出图工具更新日志 1.修正了其它bug; 2.优化了软件的兼容性。 小编推荐: 迈迪批量出图工具软件是性能超好的软件,大家有目共睹,软件园还有未来清单计价、砼配合比计算器、南方全站仪传输软件、爱易房登录平台、长风租赁软件等绝对值得大家下载使用的相关软件,快来选择您最喜欢的吧! |
