    sscom3.2丁丁串口调试工具是很不错的一款串口调试工具，方便蓝牙调试。
    SSCOM32使用说明：
    将用户程序通过串口的方式下载到ATT7025/7027中。
    使用步骤：
    （1）选择通讯口，然后打开串口，如下图所示
    （2）将DTR打勾，DTR对应芯片的TMS1脚，也就是说通过将DTR打勾将TMS1拉为低电平
    （3）将RTS打勾，然后将勾取消，RTS对应芯片的外部复位引脚，通过将RTS打勾将芯片外部复位引脚拉低，使芯片处于复位状态，然后将RTS拉高，使得芯片完成复位。

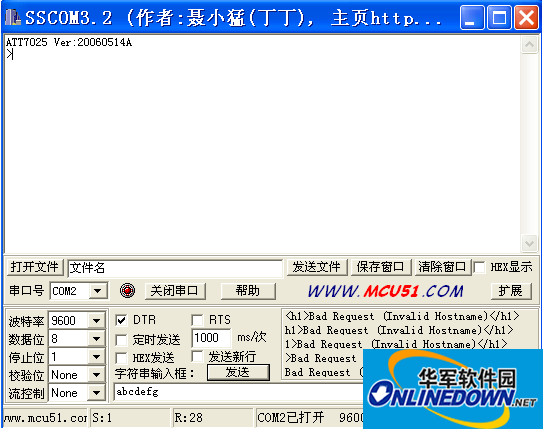

    （4）将鼠标移动到上面的大文本框，点击回车按键，然后可以看到有返回信号，如下图所示：
    sscom丁丁串口调试工具截图

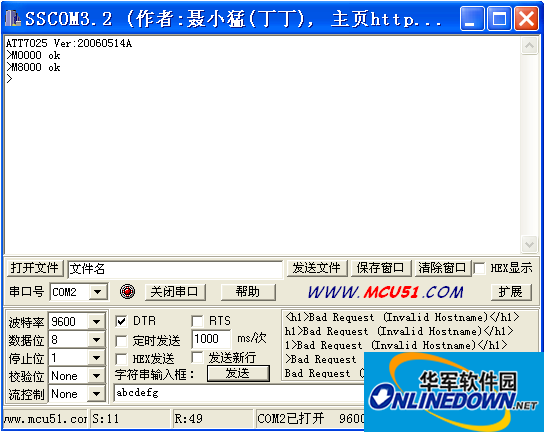

    （5）从键盘输入 “M0000” ，会有如下返回信号，如下图所示，通过这个命令将芯片内的24Kflash擦除
    （6）从键盘输入 “M8000” ，会有如下返回信号，如下图所示，通过这个命令将芯片内的8Kflash擦除
    sscom丁丁串口调试工具截图

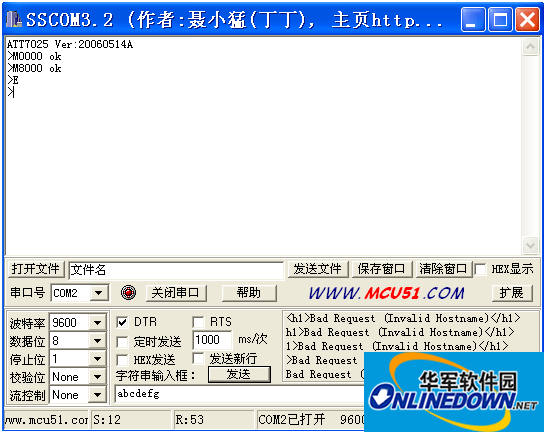

    （7）从键盘输入 “E”,如下所示：
    说明：键入“E”后，不再显示随后键入的字符，但所键入字符可通过串口访问芯片。
    sscom丁丁串口调试工具截图

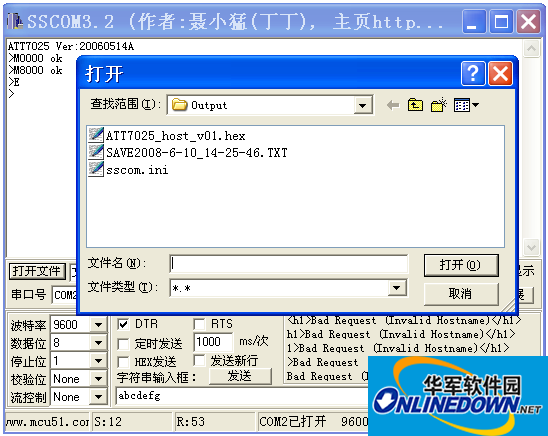

    （8）从键盘输入 “L”,此时不会再看到返回字符，然后点击打开文件，选择用户需要下载的hex文件
    说明：键入“L”是Load命令，此时可以打开一个hex文件进行写Flash操作。
    sscom丁丁串口调试工具截图
    sscom丁丁串口调试工具截图
    （9）点击发送文件，如下图所示：
    sscom丁丁串口调试工具截图

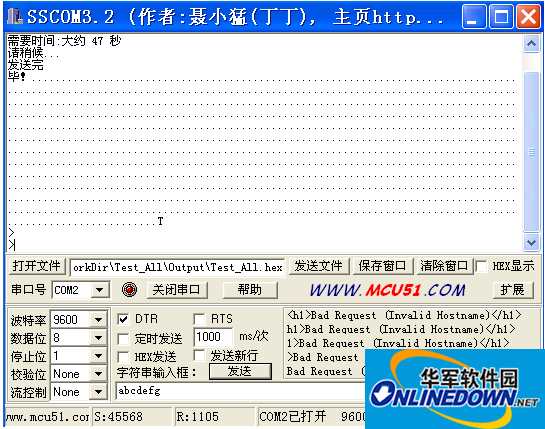

    （10）当正确传输完成时，如下图所示：
    sscom丁丁串口调试工具截图
    上图中的情况说明程序下载正确。
    （11）将DTR的勾取消，也就是说将芯片的TMS1拉高，将芯片切换到Normal模式，将RTS拉低再拉高，也就是说将芯片复位一次，此时芯片内的程序就开始正常运行了。
