标题 AutoCAD 2010怎么标注公差-AutoCAD 2010标注公差的方法
分类 教程攻略-教程-电脑软件教程
内容
    小伙伴们知道AutoCAD 2010怎么标注公差吗?今天小编就来讲解AutoCAD 2010标注公差的方法，感兴趣的快跟小编一起来看看吧，希望能够帮助到大家呢。

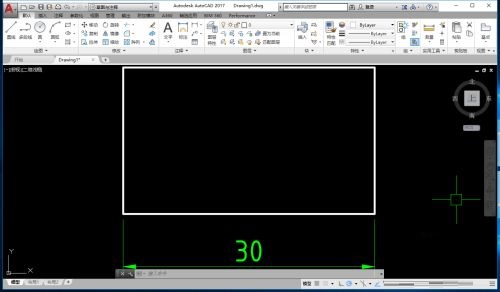

    第一步：首先，我们在AutoCAD中有一个产品设计方案，然后先绘制一个标注，用DLI命令(如图所示)。

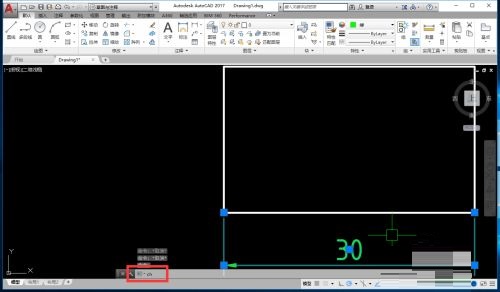

    第二步：用鼠标选中我们刚才绘制的这个标注，然后键盘输入命令CH，之后空格(如图所示)。

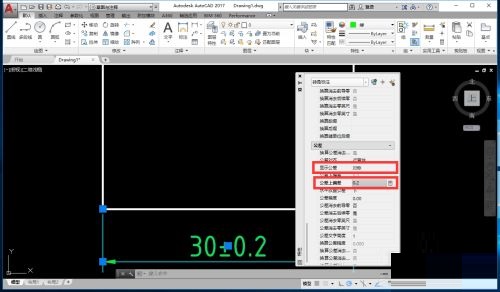

    第三步：在弹出的属性窗口中，我们往下拉，拉到“公差”找个位置，然后在“显示公差”栏，选择“对称”，在“公差上偏差”栏中输入公差值。即可完成对称公差的标注(如图所示)。

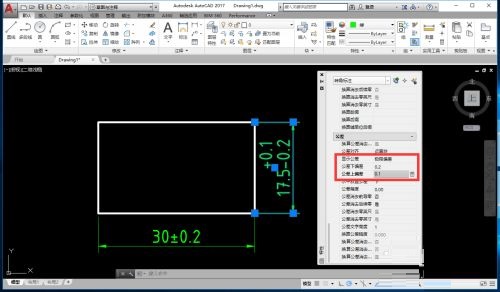

    第四步：我们再绘制一个线性标注，同样打开属性窗口，在“显示公差”栏选择“极限偏差”，并在“公差上/下偏差”栏输入公差值，即可完成极限偏差的标注(如图所示)。
