标题 AutoCAD 2010如何用多段线画箭头-用多段线画箭头的方法
分类 教程攻略-教程-电脑软件教程
内容
    很多人不知道AutoCAD 2010如何用多段线画箭头?今日为你们带来的文章是AutoCAD 2010用多段线画箭头的方法，还有不清楚小伙伴和小编一起去学习一下吧。
    第一步：打开AutoCAD 2010软件，输入多段线的快捷命令PL，空格键确认(如图所示)。

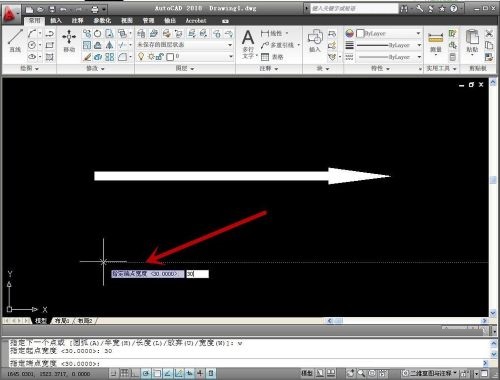

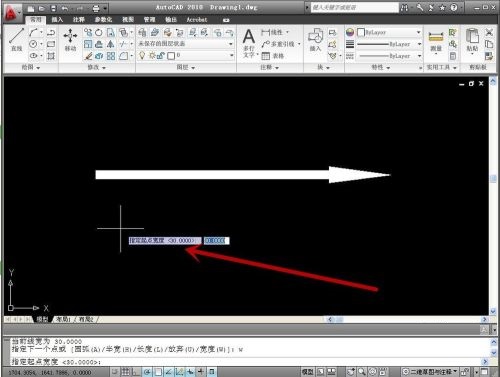

    第二步：点击鼠标左键在绘图区确认线段在场景中起始位置，输入W键接着输入一个数值：30，确认起始线段的宽段，空格键确认(如图所示)。

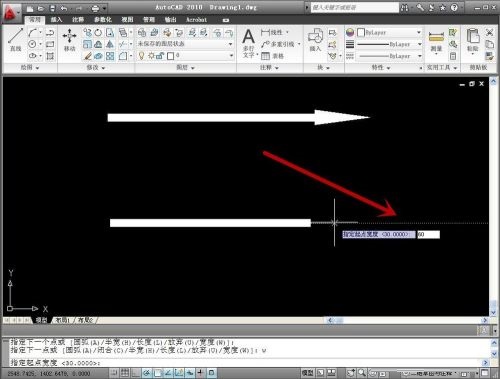

    第三步：在输入一个数值：30，确认线段的端点宽度(如图所示)。

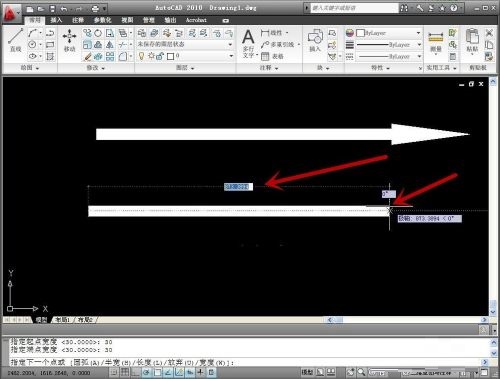

    第四步：鼠标向右拖动确认线段的长度或直接输入一个数值都可以，点击鼠标确认长度(如图所示)。

    第五步：输入W键输入值60，确认箭头的起始宽度(如图所示)。

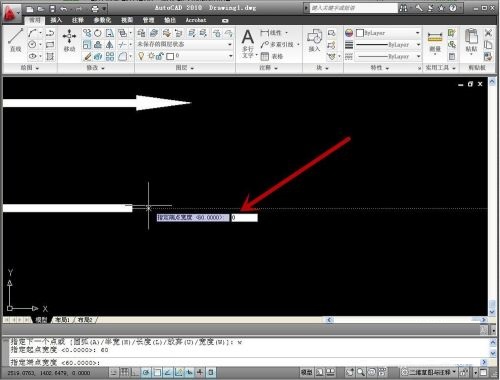

    第六步：重复上述方法，将箭头的端点宽度值设为：0(如图所示)。

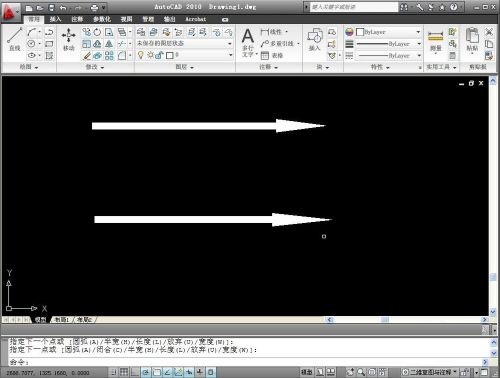

    第七步：鼠标向右拖动确认箭头的长度，空格键确认完成(如图所示)。
