标题 SolidWorks模型如何设置半径圆角？SolidWorks设置半径圆角的方法
分类 软件教程
内容
    SolidWorks模型如何设置半径圆角呢？小编最近收到很多用户的反馈，不会进行这一操作，其实只要熟悉SolidWorks软件的工具栏，熟悉圆角项目和设置半径参数，这一问题并不难，下面小编就为大家分享一下SolidWorks设置半径圆角的方法。
    方法步骤
    1、添加圆角。

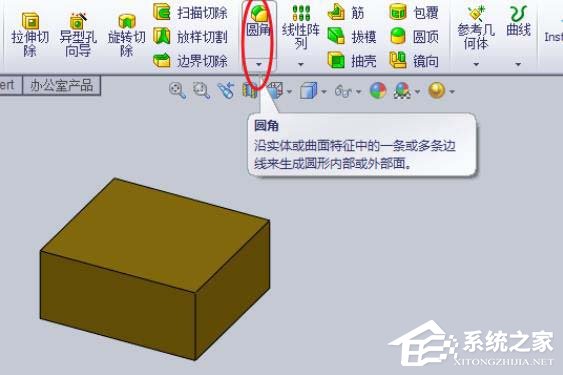

    点击工具栏中的“圆角”工具，进入圆角特征编辑器。
    SolidWorks模型如何设置半径圆角
    2、选择变半径。
    圆角类型默认为“等半径”，这里我们更改下，勾选“变半径”。
    SolidWorks模型如何设置半径圆角
    3、选择圆角项目。
    在实体中选择需要进行圆角的项目，如图示例的边线。
    SolidWorks模型如何设置半径圆角
    4、设置变半径参数。
    给定一个半径值，点击V1，再给定另一个半径值，点击V2，就可以设定起点与终点两个位置的半径值。同时，可以设置过渡点数量。
    SolidWorks模型如何设置半径圆角
    5、确认效果。
    参数设定后，点击确定，查看实际效果，如果有问题，再返回修改参数。
    SolidWorks模型如何设置半径圆角
    注意事项：
    变半径的对象应是连续平滑过渡的。
