标题 AutoCAD2016快速入门：偏移
分类 软件教程
内容
    使用AutoCAD过程中，最经常使用的功能莫过于偏移了，使用偏移功能，我们就可以轻松的绘制出平行线，或者同心圆等图形，这给我们提供了许多便利。那么，AutoCAD2016怎么使用偏移功能呢？下面，我们就一起往下看看偏移功能的使用方法吧！
    方法步骤
    本教程将以实际设计过程中经常碰到的轴孔零件截面绘制为例，为您介绍偏移功能的基本使用方法。
    在绘制同心圆、圆弧时，偏移是一项很好用的功能，在实际设计中有很广泛的应用，比如，下图中红色部分就是偏移的典型应用。
    AutoCAD2016快速入门：偏移
    1、单击“偏移”功能图标，或输入O，回车。
    2、从软件所给出的提示可以看出， CAD提供两种偏移模式——距离和通过。
    AutoCAD2016快速入门：偏移
    所谓“通过”，就是在图中线偏移后会通过指定的点。
    出现上述提示时，我们可以直接输入偏移距离，也可以直接回车，或输入T后回车，利用图中其他图中某个点作为偏移的参考点。
    3、输入“T”并回车，选择“通过”方式。

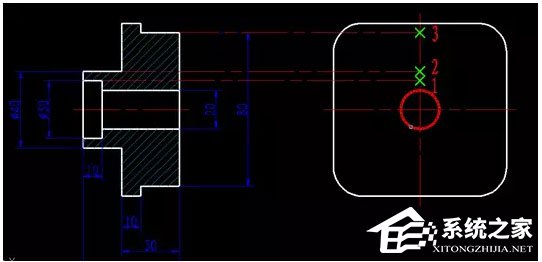

    4、CAD要求用户选择对象，只需选择下图中的红色圆即可。
    AutoCAD2016快速入门：偏移
    5、CAD提示指定通过点时，直接选择点1即可。
    6、指定偏移点后，偏移的效果如下图所示。
    AutoCAD2016快速入门：偏移
    用相同的方1. 因为深爱，找不到词汇诠释，因为深爱，找不到言语概括，因为深爱，只能发条短信，轻声说一声“我爱你”，这不是三个字，而是一辈子！法，可以偏移出通过点2、3的圆。
    上面例子中偏移的是圆，偏移支持各种图形，不仅是简单的直线和圆弧，多段线、椭圆和样条曲线都可以进行偏移。
        AutoCAD2016快速入门：偏移枯木鸡一叶扁舟鸣狗盗逢春21. 习惯是一件很可怕的东西,它会把不正当的事情变为理所当然我衷心感谢你为我和我家人所做的一切。28.欲加之罪，何患无辞。    绿头鸭　晁元礼流落征南将，曾驱十万师。AutoCAD2016,AutoCAD2016,CAD2016偏移命令The evidence suggests that, on balance, people today tend to concern themselves with only practical matters that are related to their life.
