标题 CAD缩放功能怎么使用？AutoCAD缩放功能详解
分类 软件教程
内容
    使用AutoCAD绘制图纸的时候，由于内容非常的多，如果我们想要清晰的查看到完整的图纸内容，就需要使用到缩放功能。那么，CAD缩放功能怎么使用呢？下面，我们就一起往下看看AutoCAD缩放功能详解吧！
    方法步骤
    一、执行缩放命令的方法有以下几种
    1、在命令行中输入“SC”，再回车。
    2、单击修改工具条上的缩放按钮，如下图红圈所示。
    AutoCAD缩放功能详解

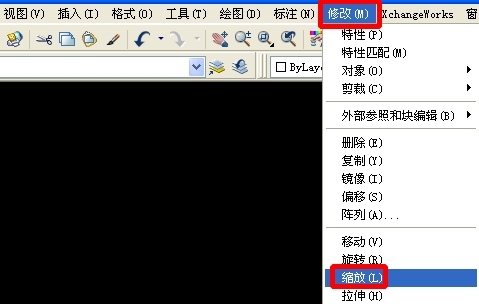

    3、打开修改下拉菜单，单击缩放。
    AutoCAD缩放功能详解
    二、缩放命令的功能与具体操作
    1、执行缩放命令后，要求选择对象，此时可以单击选定单个的对象，也可以框选或者Ctrl+A全选。选择完毕，回车或按空格键；
    2、此时要求指定基点（这个基点是缩放的中心，缩放之后基点不会移动），在适当位置单击即可选定基点；
    AutoCAD缩放功能详解
    3、此时要求指定比例因子或［参照（R）］，假如想把对象放大2倍，输入数字“2”，再回车就可以把对象放大2倍；
    AutoCAD缩放功能详解
    4、在上图中，还有参照缩放的选项。此功能可以把对象缩放到指定尺寸，而不是缩放到原来的多少倍。在上图中，输入R，再回车，就可以进入参照缩放模式，现在要求指定参照长度，也就是要指定一个将要精确缩放的长度尺寸。这一步一般是在图形中选定2个点，下一步将对这2个点之间的距离进行精确缩放；
    AutoCAD缩放功能详解
    5、要求指定新长度，如果想把上一步选定的2点之间的距离变成150，就输入“150”，再回车即可完成参照缩放。
    AutoCAD缩放功能详解
    扩展阅读：
    AutoCAD参照缩放实例

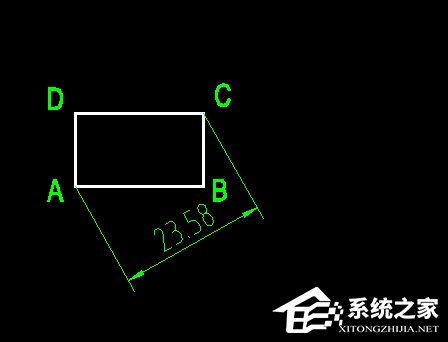

    假如想把下图中的矩形的对角线AC的长度变成50，操作过程如下：
    AutoCAD缩放功能详解
    1、在命令行输入“SC”回车，框选整个图形，回车；
    2、点击A点，回车。再输入R，回车；
    3、依次点击A点和C点；
    AutoCAD缩放功能详解

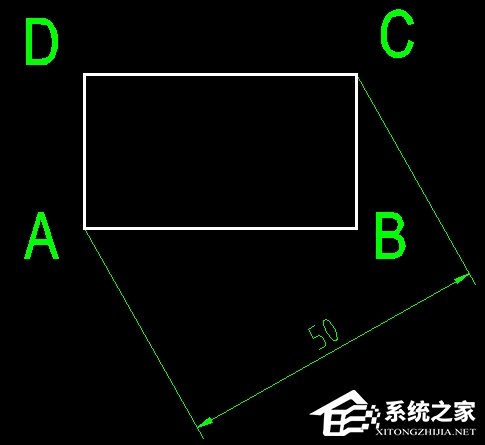

    4、输入“50”，再回车，操作完毕，效果如下图。
    AutoCAD缩放功能详解
