标题 在Power Designer里怎么建立逻辑数据模型？
分类 软件教程
内容
    Power Designer是一款非常专业的数据建模软件，它可以设计企业建模、数据库的设计、建立逻辑数据模型、建立SOA模型等等，那么在Power Designer里怎么建立逻辑数据模型呢？下面就是建立逻辑数据模型的操作步骤，一起往下看看吧！
    方法步骤

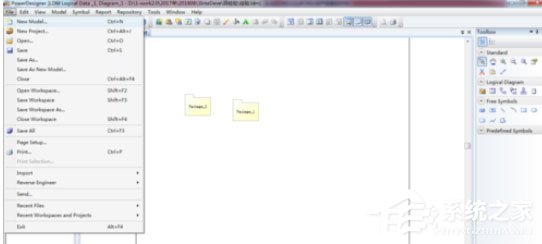

    1、先打开Power Designer，点击【文件】菜单，再选择【新建模型】；
    Power Designer建立逻辑数据模型
    2、然后在【新建模型】界面，在【类型】中选择【信息】，在【类型项】中选择【逻辑数据模型】，然后点击【OK】；
    Power Designer建立逻辑数据模型

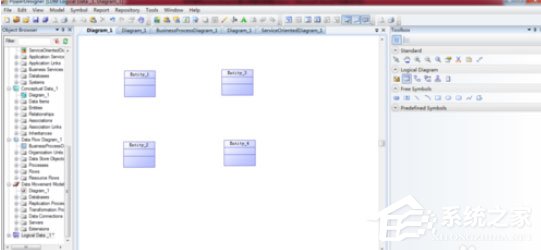

    3、接下来在右侧的工具栏中，在【逻辑图】下点击【实体】图标，然后在主窗口上点击一次，就生成一个实体；
    Power Designer建立逻辑数据模型

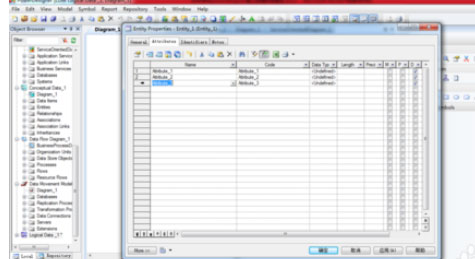

    4、这时双击某个实体，在弹出窗口中选择【属性】标签，然后可以增加实体的属性，然后点击【OK】；
    Power Designer建立逻辑数据模型

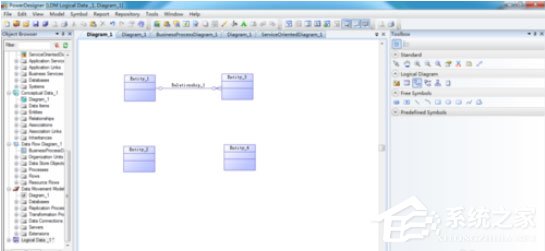

    5、接着在右侧的工具栏中，在【逻辑图】下点击【关系】图标，然后在主窗口上点击一个实体，然后拖动鼠标连接到另一个实体，从而建立起实体间的1：N关系；
    Power Designer建立逻辑数据模型

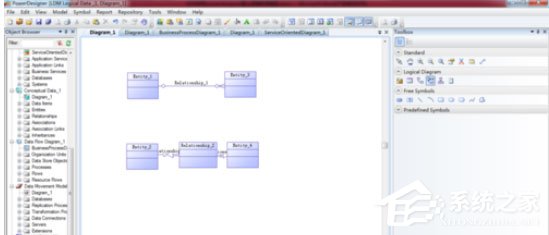

    6、然后在右侧的工具栏中，在【逻辑图】下点击【n-n关系】图标，然后在主窗口上点击一个实体，然后拖动鼠标连接到另一个实体，从而建立起实体间的N：N关系；
    Power Designer建立逻辑数据模型

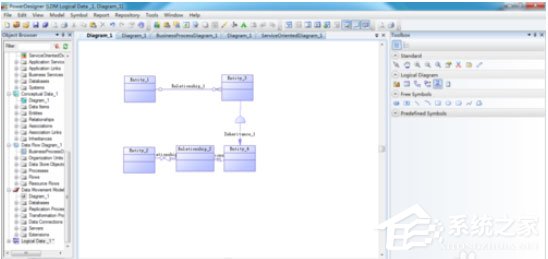

    7、最后一步在右侧的工具栏中，在【逻辑图】下点击【继承】图标，然后在主窗口上点击一个实体，然后拖动鼠标连接到另一个实体，从而建立起实体间的继承关系。
    Power Designer建立逻辑数据模型
