标题 电脑主板的结构是怎么样的?主板元件英文标识释义及说明
分类 软件教程
内容
    电脑主板是承载整个计算机硬件的容器,主板上接口众多,有些接口可能因为主板年代的不同有所改变,但每个接口旁都有一些英文标识,通过英文标识,我们就可以了解接口的作用。如果用户正在组装一台计算机,首先需要了解的是主板结构和硬件分布。阅读下文了解电脑主板结构图和主板元件常见英文标识解释与说明
    电脑主板的结构是怎么样的?主板元件英文标识释义及说明

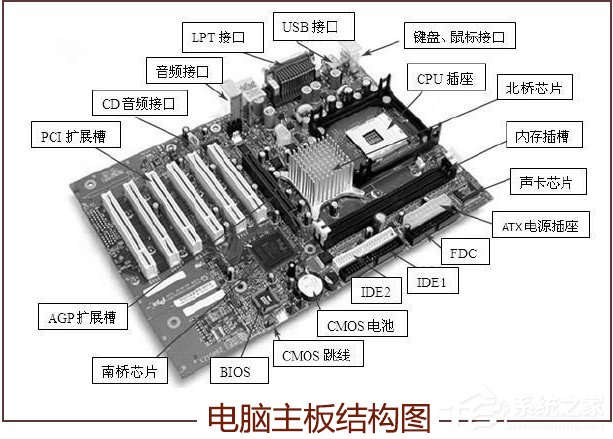

    电脑主板结构图:

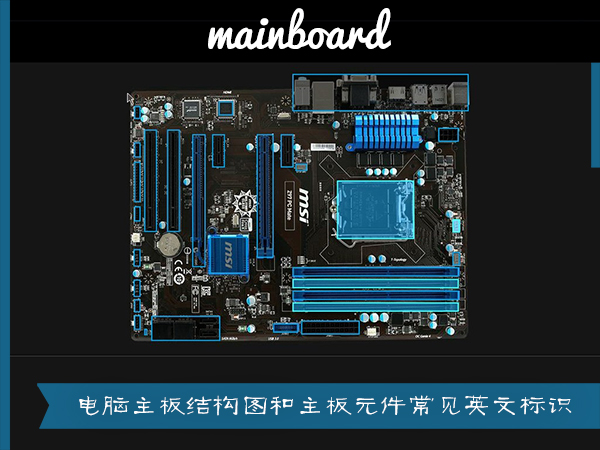

    电脑主板的结构是怎么样的?主板元件英文标识释义及说明
    主板英文标识解释和说明:
    硬盘和软驱:
    PRI IDE 和IDE1及SEC IDE和IDE2    表示硬盘和光驱接口的主和副
    FLOPPY和FDD1           表示软驱接口
    注意:在接口周围有针接顺序接示,如1,2和33,34,及39,40样数字指示。我们使用的软驱线和硬盘线红线靠近1的位置。
    CPU插座:
    SOCKET-478和SOCKET462,SOCKET 370  表示CPU的类型的管脚数。
    内存插槽:
    DIMM0,DIMM1和DDR1,DDR2,DDR3   表示使用的内存类型。
    电源接口:
    ATX1 或ATXPWR     20针ATX电源接口。
    ATX12V          CPU供电的专用12V接口(2黄2黑共4根)。
    ATXP5          内存供电拉口(颜色为1红,2橙,3黑,共6根)。
    风扇接口:
    CPU_FATN1              CPU风扇
    PWR_FAN1             电源风扇
    CAS_FAN1和CHASSIS FAN和SYS FAN等  表示机箱风扇电源接口。
    FRONT FAN             前置机箱风扇
    REAR FAN                后置机箱风扇
    面板接口:
    F_PANEL 或FRONT PNL1     前置面板接口
    PANEL1               面板1
    RESET和RST              复位
    LED  半导体发光二极管,有正负极区别。当我们接反时不发光,其正常工作电压红绿黄1.8~2.5V,蓝色4V左右,白色5V。
    PWR_SW或PW_ON          电源开关
    PWR_LED              电源指示灯
    ACPI_LED              高级电源管理状态指示灯
    TUBRO_LED或TB_LED       表示加速状态指示灯
    HD_LED或IDE_LED         硬盘指示灯
    SCSI LED               SCSI硬盘工作状态指示灯
    HD+和HD-  表示硬盘指示灯的正极和负极,其他如:MPD+和MPD-及PW+和PW-。
    SPEAKER和SPK           主板喇叭接口
    BZ1                 峰鸣器
    KB_LOCK和KEYLOCK        表示键盘锁接口。
    TUBRO S/W              加速转换开关接口。
    外设接口:
    LPT1和PARALL            表示打印机接口
    COM1和COM2 表示串行通讯端口,也是外置猫接口,老的的方口鼠标接口。
    RJ45                 内置网卡接口。
    RJ11                 内置调制解调器接口。
    USB或USB1及USB2,FNT USB等   表示主板前置或后置USB接口。
    MSE/KYBD               鼠标和键盘接口。
    CD_IN1和JCD             表示CD音频输入接口。
    AUX_IN1和JAUX           表示线路音频输入接口。
    JAUDIO或AUDIO  表示板载音频输出接口。如果你的机箱有前置耳机和话筒插孔时,并且其接口符合板载AUDIO接口,这时你就可以方便的同时使用前置和后置音频输出。不必来回的拔来拔去。
     垂涎欲滴拼音:chuí xián yù dī释义:涎口水。馋得连口水都要滴下来了。形容十分贪婪的样子。出处:唐·柳宗元《招海贾文》垂涎闪舌兮,挥霍旁午。”示例:但是在我这样的一个穷小子看来,确觉得 这是一个不小的数目,而且老实说,确也有些~!★邹韬奋《经历·贫民窟里的报馆》 F_AUDIO                前置音频输入输出接口。
    MODEM IN1            内置调制解调器输入接口。
    电池:
    JBAT1                主板电池放电跳线
    BAT1或BT               表示主板CMOS信息保存电池。
    电脑主板的结构是怎么样的?主板元件英文标识释义及说明
    网卡启动允许:
    电脑主板的结构是怎么样的?主板元件英文标识释义及说明
    键盘开机允许:
    如果你想使用键盘开机功能,你需要在CMOS中设置的键盘开机允许,还需要在主板上进行跳线设置。
    注意:当键盘由5VSB电源供电时,键盘和鼠标开机功能允许,但是此时当关机后(没有拔下主机电源插头时),键盘或光电鼠的指示灯会一直亮着。
    电脑主板的结构是怎么样的?主板元件英文标识释义及说明

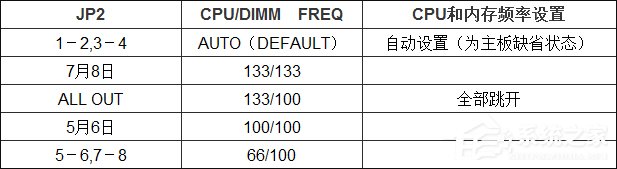

    倍频外频跳线设置:
    电脑主板的结构是怎么样的?主板元件英文标识释义及说明
    主板型号识别:
    当我们升级主板的BIOS时,一定要正确识别主板的型号及PCB版本号。因为有的主板型号相同,但是在其生产过程中可能芯片会有所变化,这时会在PCB版本号上有差别。所以在升级BIOS时一定要下载其适合的BIOS代码。BIOS芯片保存在FLASH EEPROM中,这两年的主板为了节省安装空间,都采用了方形的芯片。方形芯片的第一脚的标志位是一个小圆点,在一侧的中间位置。
    如:GA-8IR533 REV:1.0 后面的1.0即为PCB版本号。
    声卡芯片的识别:
    目前的大部分主板都集成了板载声卡,在我们安装主板驱动时,如果我们不知道声卡的型号时,可以打开机箱,仔细辨认声卡芯片上面打的字,即可找到声卡的型号。主板上的声卡芯片大约有6mm*6mm大小,其四周管脚密集。
    主板USB:
    板载USB接口的5V供电方法因主板制造厂商而不同,有的采用主5V供电,有的使用副电源的5VSB电源供电,也有的使用跳线可改变。其跳线位置一般在USB接口附近。
    注意:如果使用副电源5VSB供电时,因其使用7805集成电路稳压,最大输出电流为1.5A,但实际上在没加散热片时最大只有500MA,该电源同时还为键盘开机供电,调制解调器远程唤醒,网卡启动供电。因此当我们使用USB接口的耗电量大的外设时(如:移动硬盘,USB扫描仪),因电流不足,移动硬盘可能不能正常工作,此时可使用移动硬盘自带的键盘或鼠标接口,从键盘或鼠标接口那里获得部分电流以正常工作。也可使用外接电源。
    还有:主板的前置USB接口和后置USB接口可能其供电方法不一样,这时就会造成某一个USB外设在使用前置USB接口时能够正常工作,而在使用后置USB接口时就不能正常工作。这时在解决此类问题时,我们最好仔细阅读主板和外设的使用说明书。
    以上便是关于电脑主板结构图和主板元件常见英文标识解释与说明,只要掌握了这些知识,组装一台计算机根本不在话下,不过第一次了解主板接口可能会有一些生涩,望用户仔细研读。
