标题 AD16怎么添加封装-AD16添加封装的操作方法
分类 教程攻略-教程-电脑软件教程
内容
      有很多朋友表示还不太清楚AD16怎么添加封装?那么还不太清楚的朋友可以来和小编一起学习一下AD16添加封装的操作方法哦,希望通过本篇教程的学习,可以帮助大家更好地了解AD16这款软件。

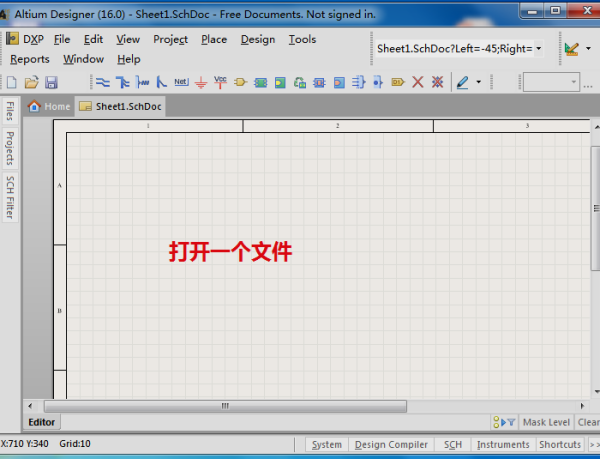

      1、在电脑上打开AD16软件,再在软件中打开一个电路图或PCB图文件。

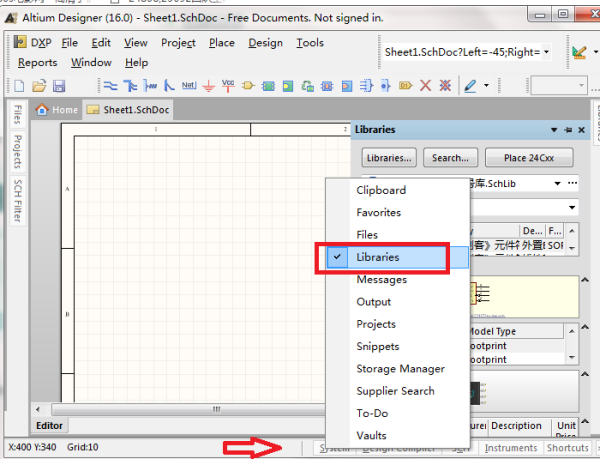

      2、在软件界面的最下面找到“system”快捷选项,点击后,在出现的快捷菜单选项中勾选libraries,将库管理器调出来。

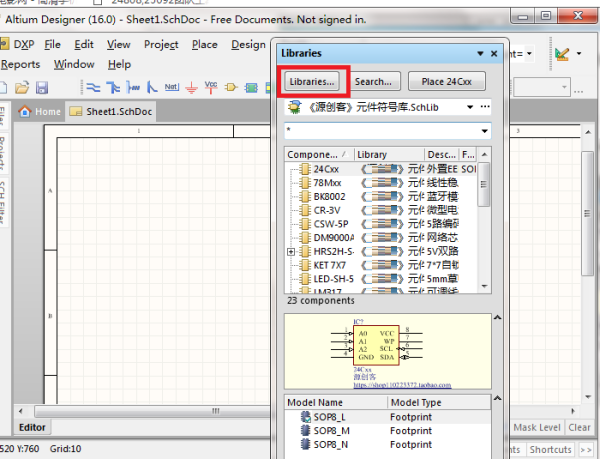

      3、进入库管理界面后,在界面的最上面一栏找到“libraries”按钮并点击。

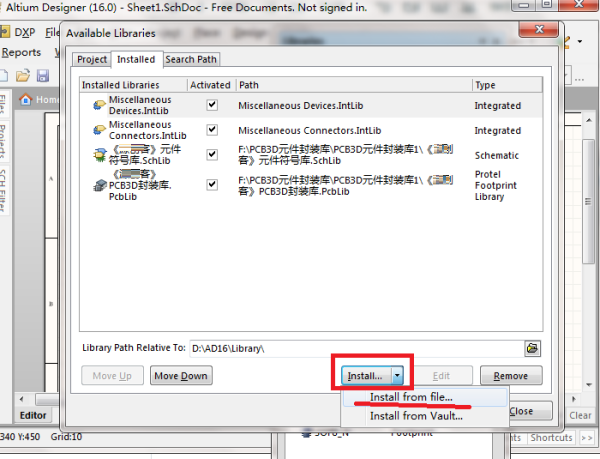

      4、进入添加库界面后,找到“install”并点击其下拉按钮,在下拉中找到“install from file”并点击。

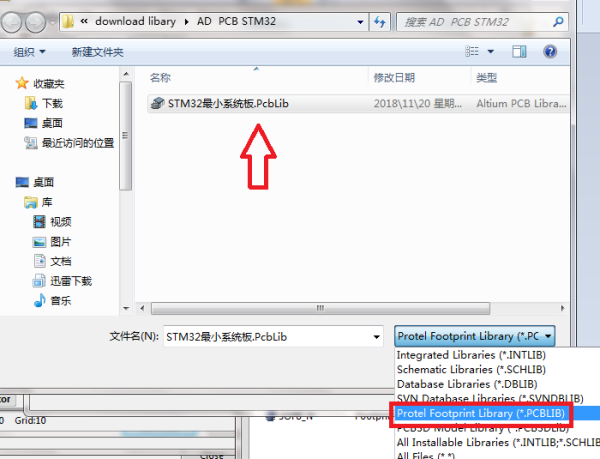

      5、进入封装库选取界面,在电脑文件夹中找到需要导入的封装库,选中后点击“打开”进行导入。PCB封装库的后缀名为.PcbLib。

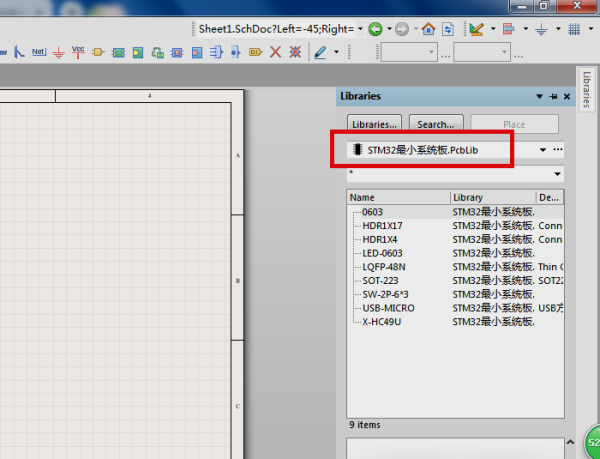

      6、完成以上设置后,就能在altium designer 中添加封装库了。
      以上就是小编分享的AD16添加封装的操作方法,有需要的朋友可以来看看哦。
