标题 使用AD16如何画4层板-AD16使用教程
分类 教程攻略-教程-电脑软件教程
内容
    　　如何使用AD16画4层板呢?可能还有很多朋友还不会，下面小编和大家一起分享使用AD16画4层板的操作方法，有需要的朋友可以来看看哦，希望对大家有所帮助。
    　　首先，在电脑上启动AD16，新建一个PCB文件，点击File-New-PCB，如下图所示
    AD怎么画4层板

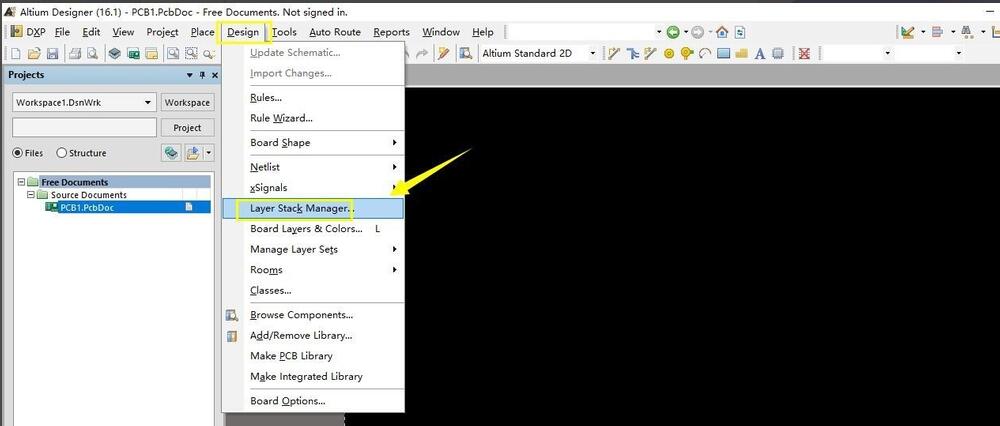

    　　点击菜单Design-Layer Stack Manager进入PCB层设置，如下图所示
    AD怎么画4层板

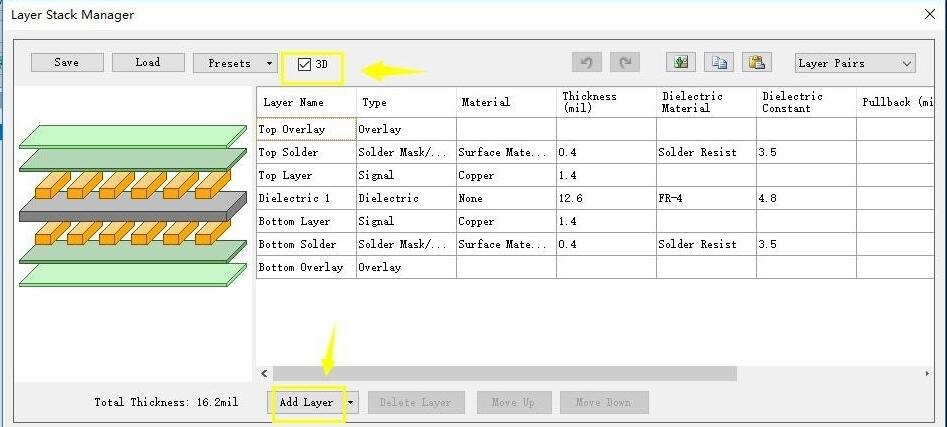

    　　选择复选框3D显示，点击add layer按钮，如下图所示
    AD怎么画4层板

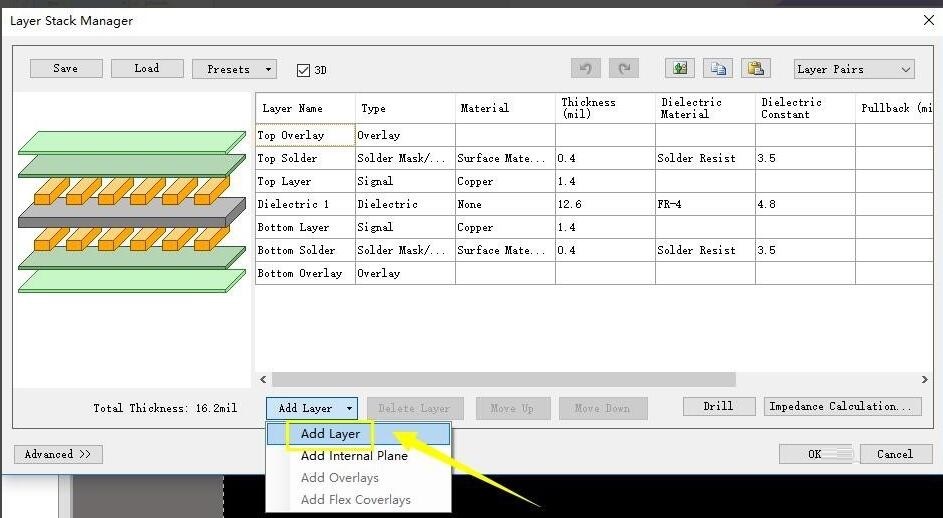

    　　点击按钮add layer--add layer选项卡，如下图所示，PCB变成3层，如下图所示
    AD怎么画4层板

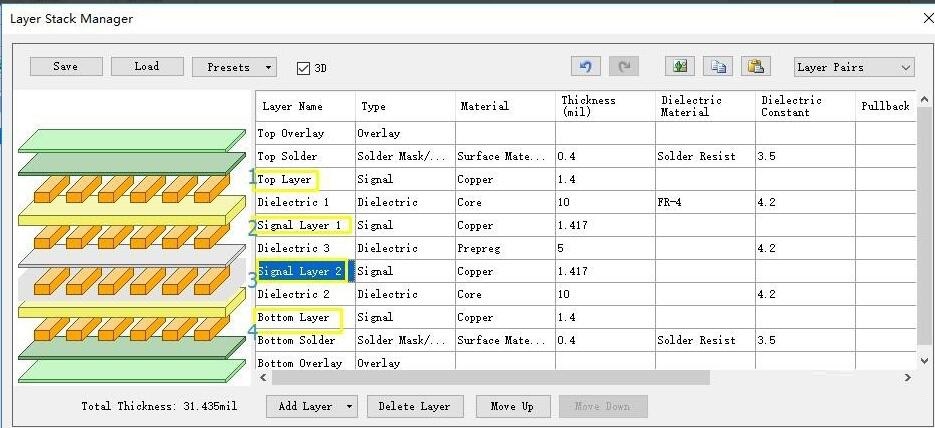

    　　同上面第四步，继续add layer，如下图所示，完成4层板的设置。
    AD怎么画4层板

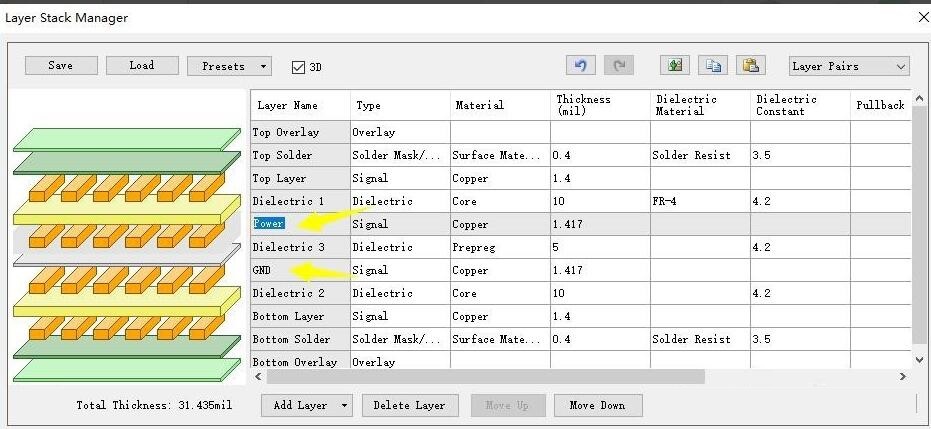

    　　单击layer name 栏位的新添加的层，可以将层名称修改为实际需要的名称，如下图所示
    AD怎么画4层板

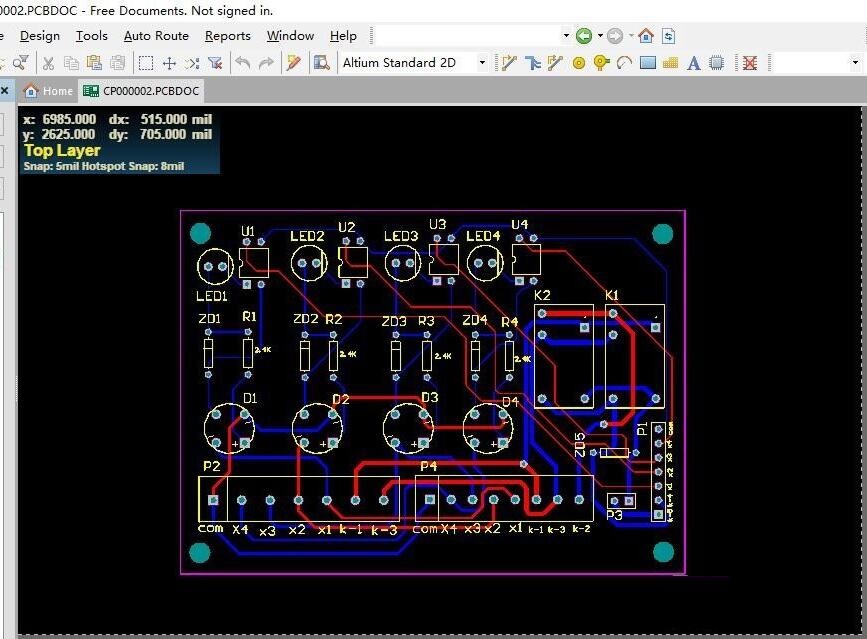

    　　下面我们实际操作画一片4层板，先导入一片2层板，如下图所示
    AD怎么画4层板

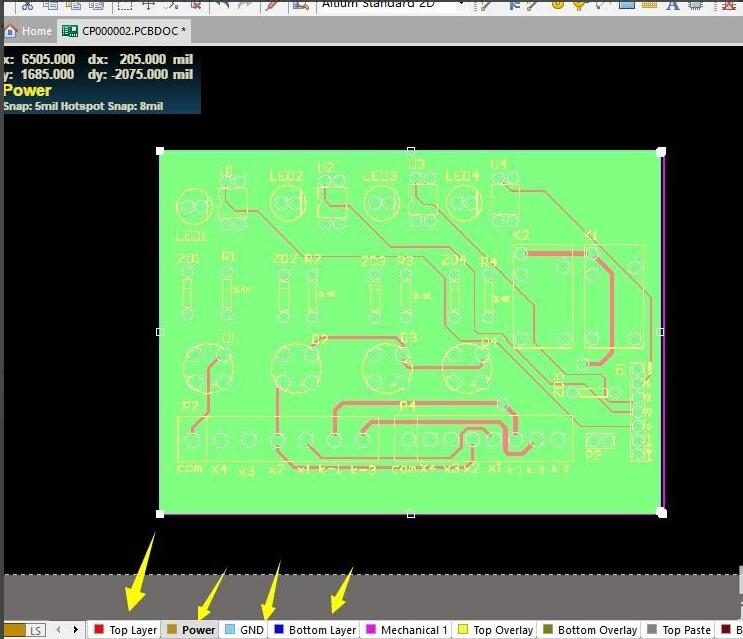

    　　按照上面的步骤设置成4层板，GND层全部敷铜，如下图所示
    AD怎么画4层板
    　　以上就是小编分享的使用AD16画4层板的操作方法，还不会的朋友赶快来学习一下哦。
