标题 CAXA电子图板怎么制作标准齿轮-CAXA电子图板教程
分类 教程攻略-教程-电脑软件教程
内容
    　　怎么用CAXA电子图板制作标准齿轮呢，具体是怎么操作的呢?那么小编今天就来为大家讲解关于CAXA电子图板制作标准齿轮的教程，希望可以帮助各位朋友。
    　　方法一：
    　　首先，打开CAXA电子图版，用标准库建立标准齿轮，我们以Z=30,模数m=2，压力角α=20°标准渐开线齿轮。
    caxa电子图板如何制作标准齿轮

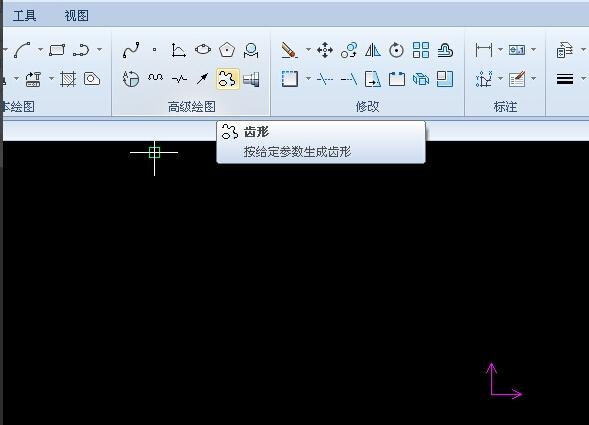

    　　在常用的”工具栏目“、“高级绘图”图框中点击“齿形”命令
    caxa电子图板如何制作标准齿轮

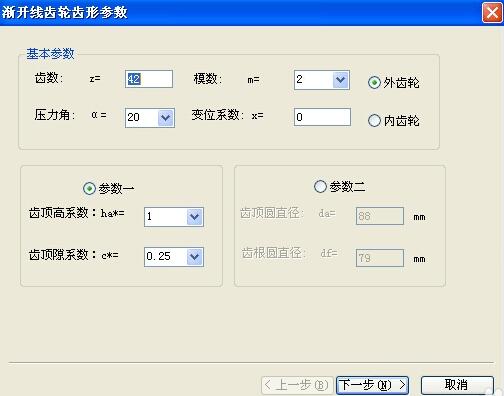

    　　在渐开线齿轮齿形参数中输入：Z=30,模数m=2，压力角α=20°，点击下一步
    caxa电子图板如何制作标准齿轮

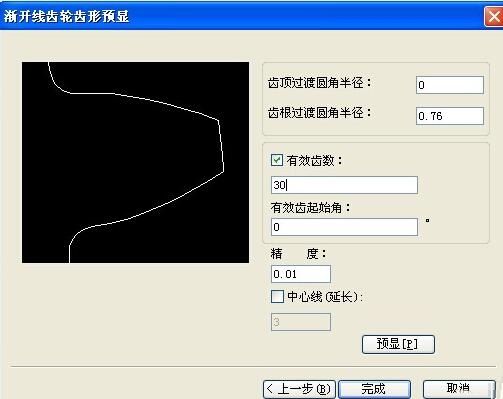

    　　在渐开线齿轮齿形预先中输入：z=30.点击完成
    caxa电子图板如何制作标准齿轮

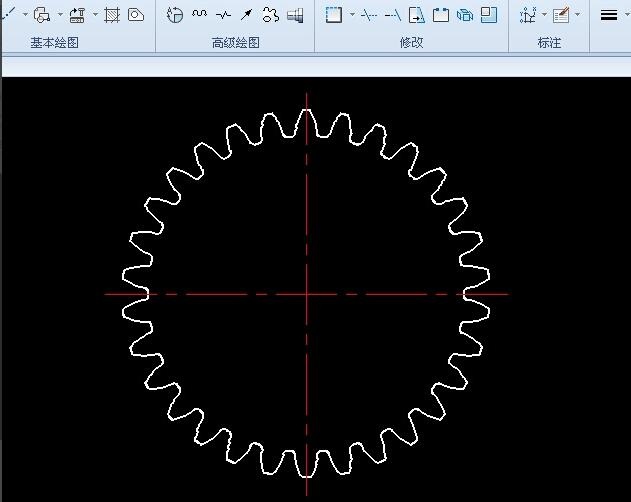

    　　生成标准的渐开线齿轮
    caxa电子图板如何制作标准齿轮
    　　方法2：

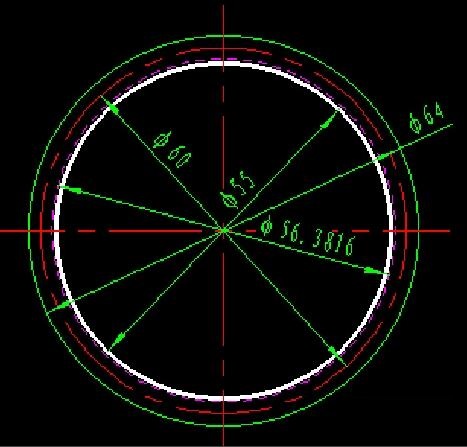

    　　自定义建立标准齿轮，我们以Z=30,模数m=2，压力角α=20°标准渐开线齿轮，在CAXA电子图板2绘制如下图形
    caxa电子图板如何制作标准齿轮
    　　在常用的”工具栏目“、“高级绘图”图框中点击“公式曲线”命令
    caxa电子图板如何制作标准齿轮

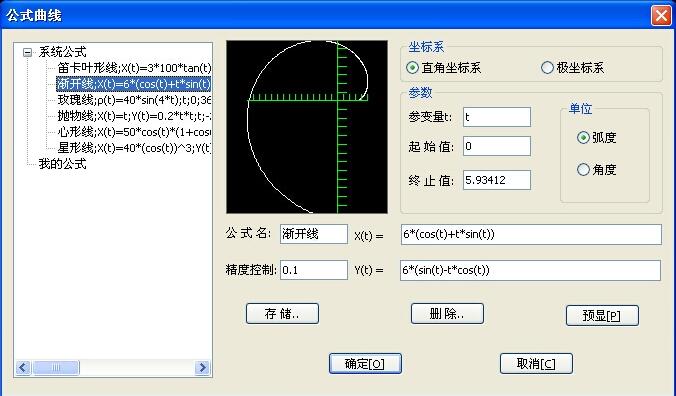

    　　在弹出的公式曲线对话，按照图片中的要求输入
    caxa电子图板如何制作标准齿轮

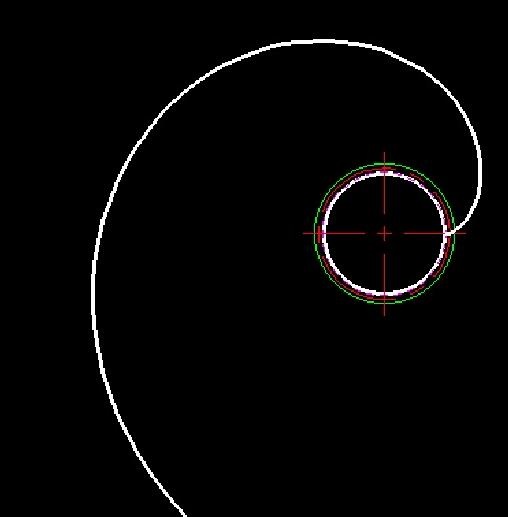

    　　在图1基础上绘制渐开线，绘制的渐开线放大
    caxa电子图板如何制作标准齿轮
    　　剪裁多余的渐开线，把剪裁后渐开线以X轴为中心线作镜像，因绘制标准渐开线齿轮齿数Z=30，对中心线上面的渐开线以圆心为矩阵中心作矩阵
    caxa电子图板如何制作标准齿轮

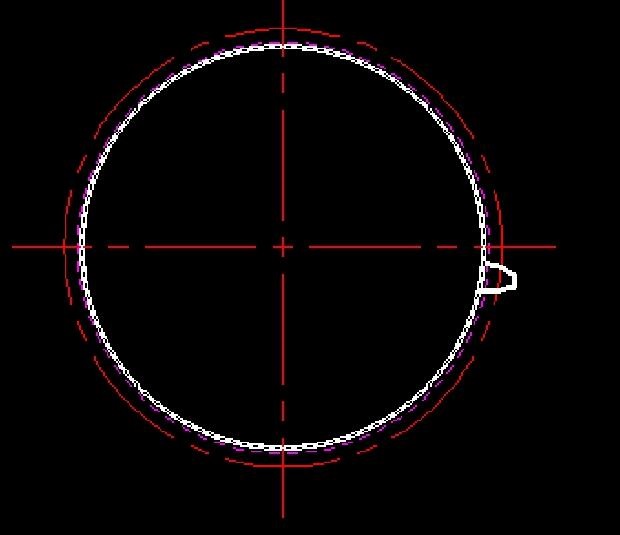

    　　删除多余的渐开线,连接上下两渐开线与分度圆的交点,连接圆心与图11中蓝色线的中点并与分度圆相交,中心线下面的渐开线以圆心为中心旋转，修剪多余的线条，延伸两渐开线至齿根圆
    caxa电子图板如何制作标准齿轮

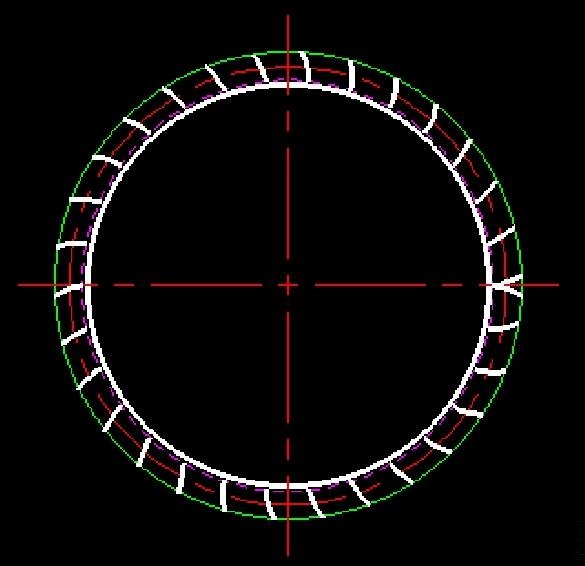

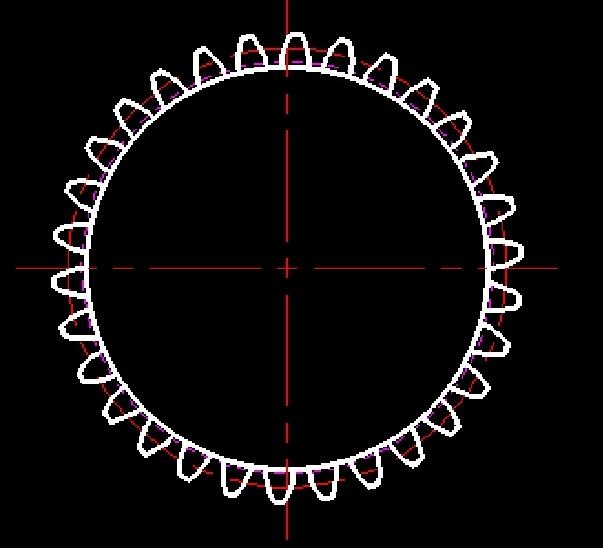

    　　以圆心为矩阵中心在图19中对单个渐开线均匀矩阵30个齿，
    caxa电子图板如何制作标准齿轮
    　　以上就是小编为大家分享的CAXA电子图板制作标准齿轮的教程，还不会朋友可以来学习一下本篇教程哦。
