标题 MODBUS调试工具(modscan32)使用说明-MODBUS调试工具(modscan32)如何操作使用
分类 教程攻略-教程-电脑软件教程
内容
       使用MODBUS调试工具(modscan32)如何操作使用呢?在平时很少用到,想必有的网友还不太了解的,为此,今日小编带来的这篇文章就为大伙分享了MODBUS调试工具(modscan32)使用说明,一起来看看吧。

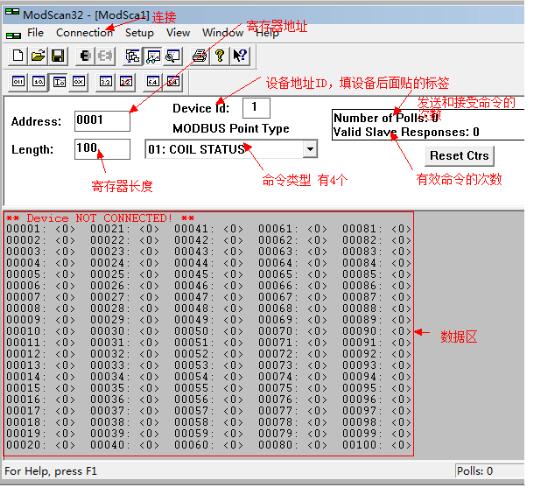

       1.首先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面操作. 
       第一步: 单击菜单栏的Connenction ---?”connect”出现

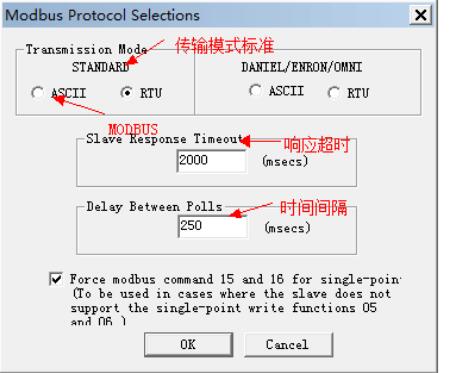

       第二步: 单击Rotocol Selection进入下一步 

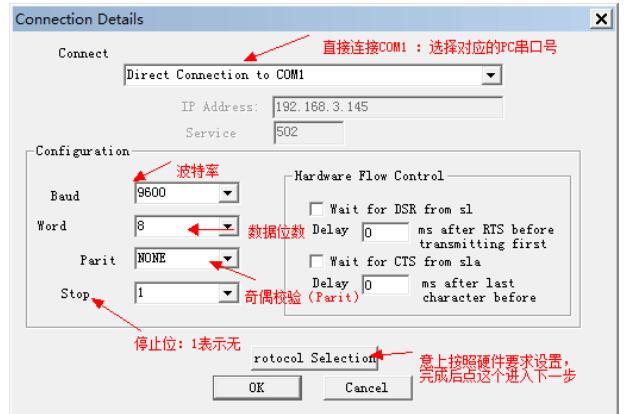

      第三步:通讯参数设定:进行下面的设置操作.单击后出现的界面填写如下图所示的数据 

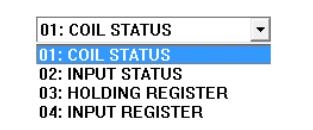

      2.Modbus的类型选择: 
       在Modbus Point Type就是要读取的寄存器区:
       “01 : COIL STATUS ” 指1号命令DO寄存器 
      “02 : INPUT STATUS ” 指2号命令DI寄存器 
      “03 : HOLDING REGUSTER ” 指3号命令保存寄存器 
      “04 : INPUT REGISTER ” 指4号命令输入寄存器 按照硬件产品说明书指导选择哪一种类型。

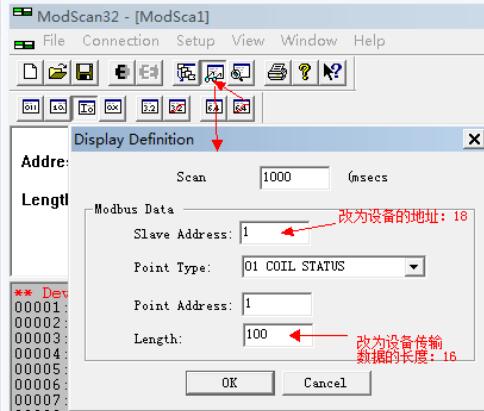

        3.PC显示数据设置: 
       从左到右对应看:二进制、八进制、十六进制 
       4.其它功能菜单项:  
      从左到右对应看:新建、打开、保存、连接、断开、数据定义等。 
       所有参数设置完成后单击OK,如果对应串口有数据输入,就能获取数据。 
      以上就是小编给大家带来的全部内容,大家都学会了吗?
