标题 PowerDesigner使用教程-使用PowerDesigner创建应用架构图的步骤
分类 教程攻略-教程-电脑软件教程
内容
    　　为了可以清晰了解整体技术架构，很多网友会使用PowerDesigner软件来建应用架构图，不过相信一些新手用户在使用PowerDesigner软件的时候，可能还不会创建应用架构图的操作，为此，今日小编在这里就分享了使用PowerDesigner创建应用架构图的操作步骤哦。

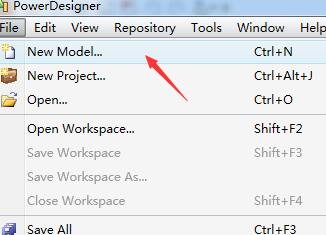

    　　打开PowerDesigner，这里以电商平台为例。点击菜单栏【file】->【New Model】,打开模型选择窗口

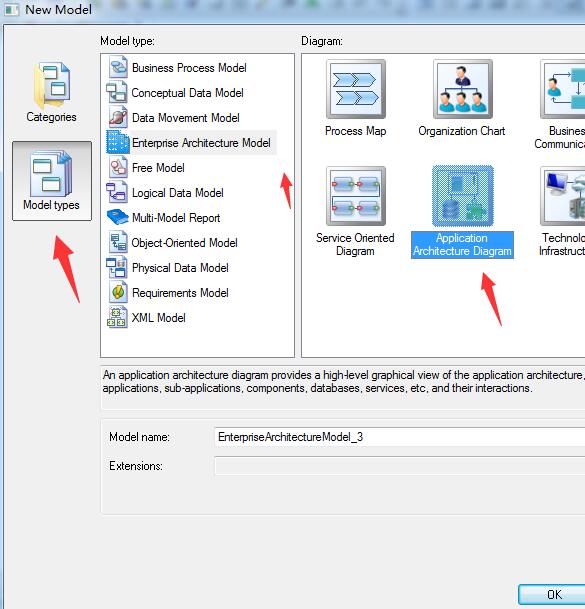

    　　选择【model types】->【Enterprise Architecture Model】->【Application Architecture Diagram】，如图所示

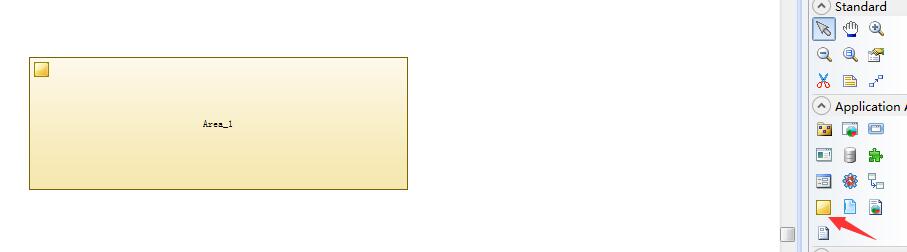

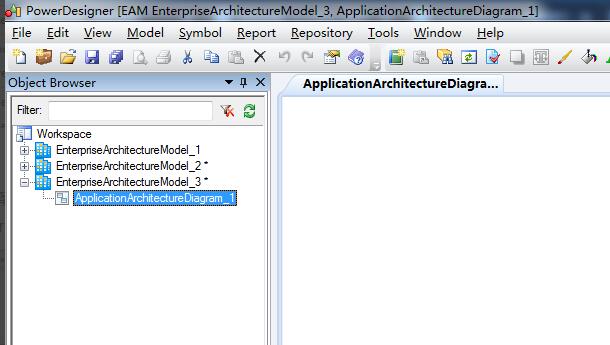

    　　开始创建，创建了城市规划图设计文件。点击右侧工具栏【Architecture Area】架构区域图标，在设计文件中单击生成架构区域元素

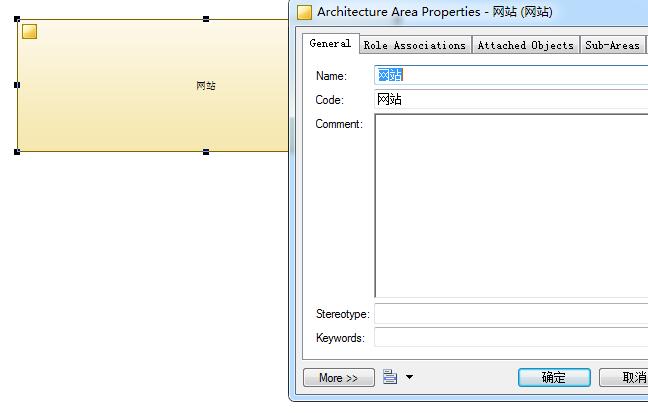

    　　设置当前架构区域的一些属性

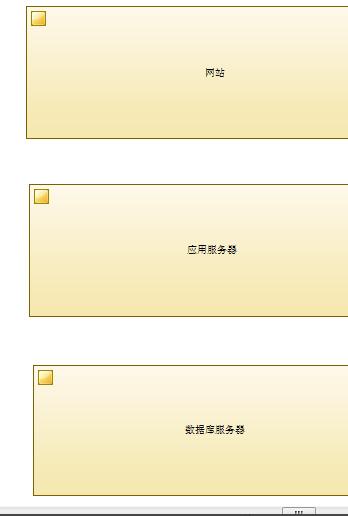

    　　以此类推，添加其他的架构区域

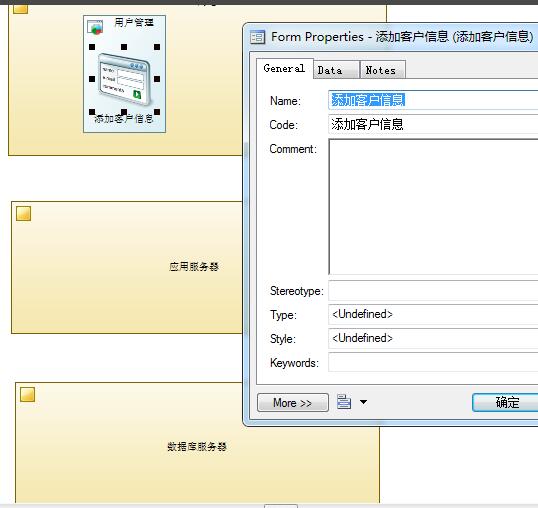

    　　在相应的架构区域，添加相应的元素，比如添加用户管理系统，点击右侧工具栏【system】系统图标，添加到设计界面中,并且设置属性

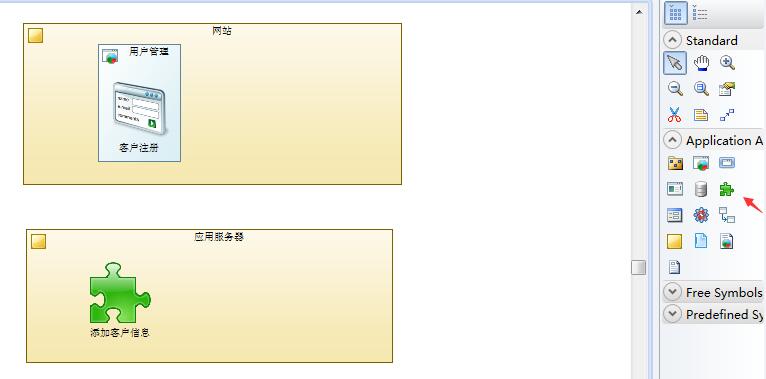

    　　在应用服务器中添加组件，点击右侧工具栏【component】组件图标，添加组件并进行属性设置。

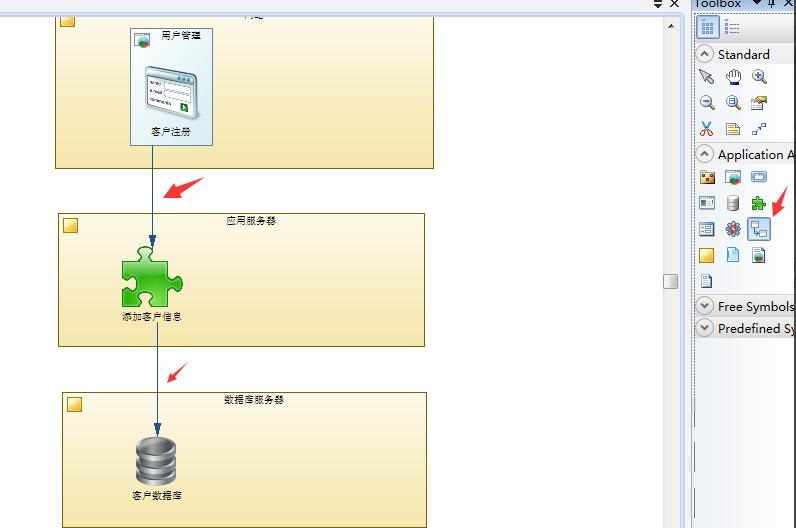

    　　在数据库服务器中添加数据库，点击右侧工具栏【Application Link】应用关系图标，添加关系并进行属性设置。

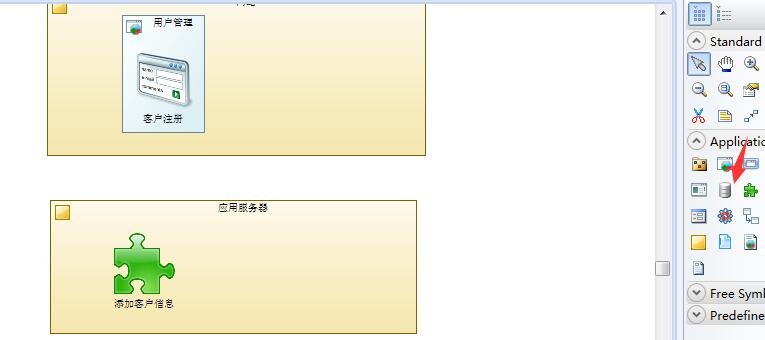

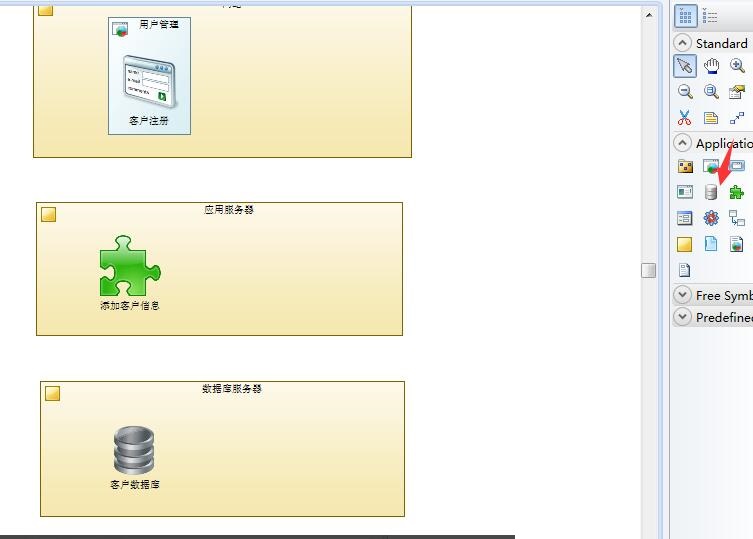

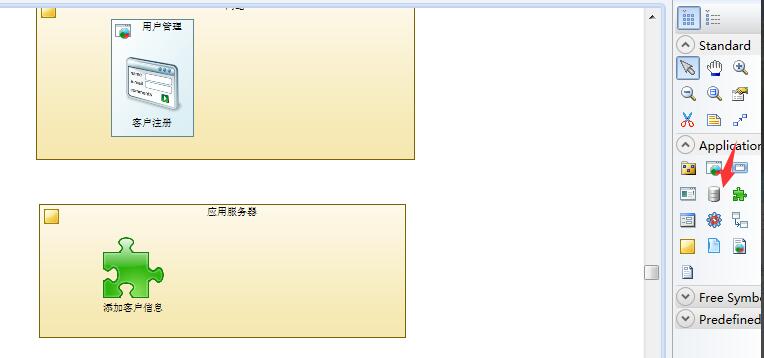

    　　添加各层架构区域的关系，击右侧工具栏【database】组件图标
    　　以此类推，添加其他应用，且其各层关系，最终效果如图所示。
    　　还不会使用PowerDesigner创建应用架构图的朋友们，不要错过小编带来的这篇文章哦。
