    　　各位伙伴们，你们了解proe可变截面扫描特征使用操作吗？下面小编就分享了proe可变截面扫描特征使用方法哦，希望有需要趣的朋友都来共同学习哦。

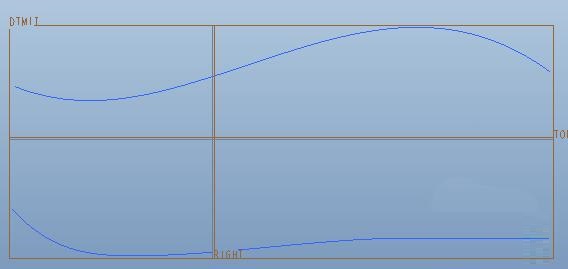

    　　1、新建零件，将FRONT基准面平移100形成基准面DTM1，并在这两个基准面上分别草绘如下两条样条曲线作为扫描轨迹。

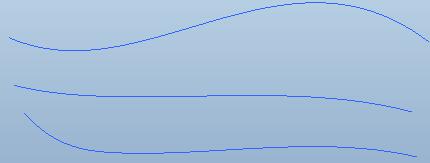

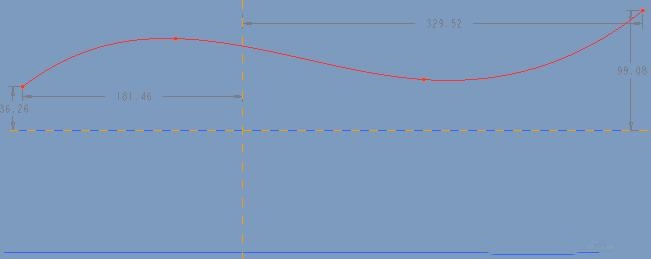

    　　2、在Top基准面上草绘如下图1的样条曲线，最终形成的三条扫描轨迹线如下图2所示。
    　　3、在零件状态，依次点击“插入”-“可变截面扫描”;或点击工具栏的对应按钮。
    　　4、系统打开如下的操控面板。选择曲面(step1)，点击参照(step2)，收集三条曲线作为扫描轨迹(step3)，点击草绘按钮(step4)。

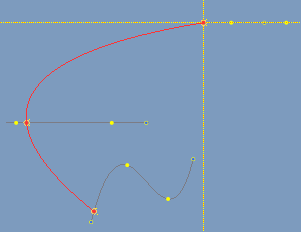

    　　5、此时进入草绘状态，绘制如下的扫描截面，完成并退出。

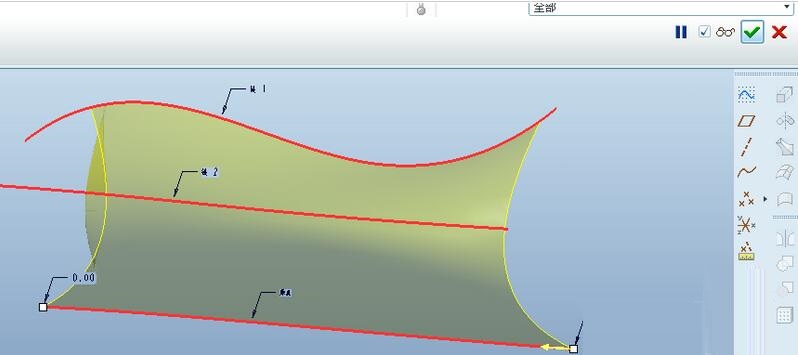

    　　6、此时的预览效果如下，点击右上角的√完成。

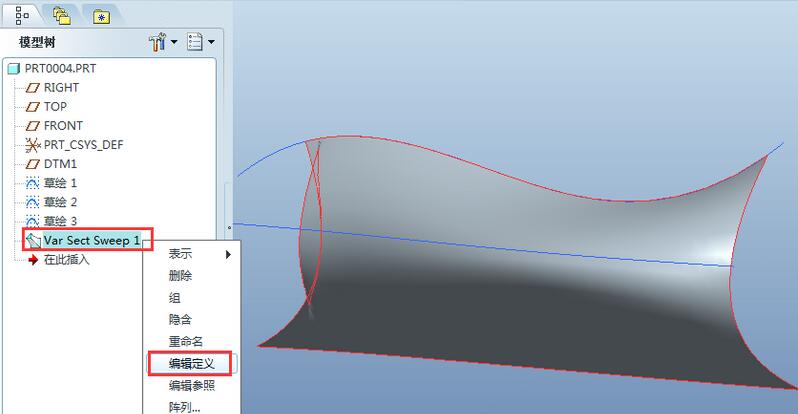

    　　7、如果要修改该特征，只需右键点击模型树的“var sect sweep”，或者右键单击扫描形成的特征，弹出框选择“编辑定义”，即可进入控制面板，修改相应项即可。
    　　还不了解proe可变截面扫描特征使用方法的朋友们，不要错过小编带来的这篇文章哦。
