    近日有一些小伙伴咨询小编AutoCAD2016(64)如何绘制钢琴平面图?下面就为大家带来了AutoCAD2016(64)绘制钢琴平面图的方法，有需要的小伙伴可以来了解了解哦。

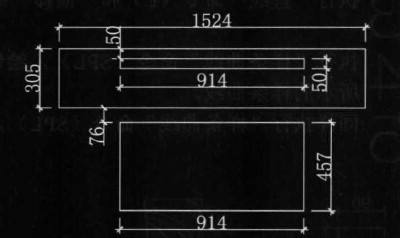

    第一步：我们先启动AutoCAD2016软件，执行“矩形”命令(rec),绘制1575mmX230mm和1575X50mm的直角矩形(如图所示)。

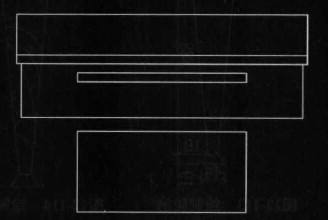

    第二步：然后我们执行矩形命令和移动命令(M)，绘制出如图所示图形(如图所示)。

    第三步：这时我们执行移动命令，按[F8]键打开“正交”模式，捕捉上一步绘制的矩形中点，将二部分直角矩形图形组合在一起(如图所示)。

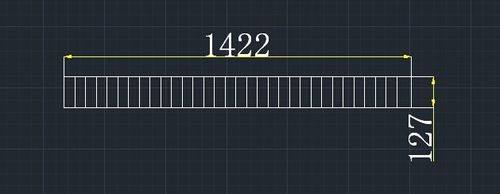

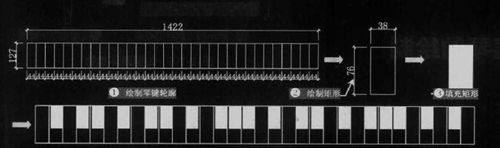

    第四步：我们执行“矩形”命令(rec),绘制一个1422mmX127mm的直角矩形，执行分解命令(X)将直角矩形对象进行找散操作;再执行“偏移”命令(O)，将竖线依次向右偏移44mm的距离，从而完成钢琴轮廊的绘制(如图所示)。

    第五步：再执行“矩形”命令，绘制一个38mmX76mm的直角矩形，再执行“图案填充”命令(BHA)，选择预定义，填充图案为“solid”,对矩形对象进行填充，最后执行复制命令(co),将填充好的矩形图案复制到图中所示的位置(如图所示)。

    第六步：最后我们执行“移动”命令，将钢琴琴键移动到图中所示的位置，从而完成钢琴的绘制(如图所示)。
