      有的朋友表示自己还不会使用Revit体量绘制水塔,其实操作非常简单,下面小编就带来了使用Revit体量绘制水塔的图文教程,有需要的朋友就跟小编一起来学习一下吧。

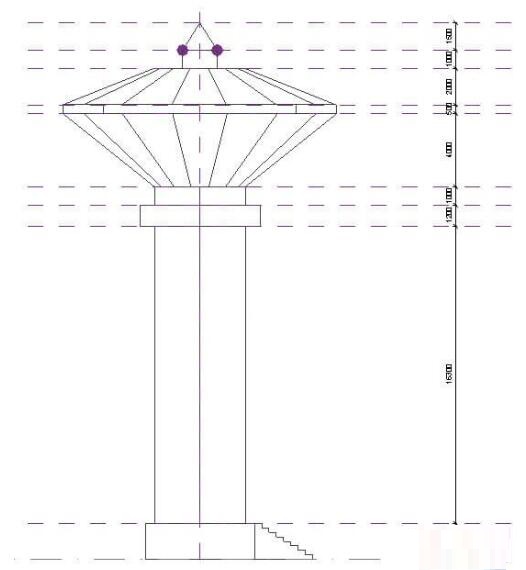

      建【新建概念体量】会弹出对话框,选择【公制体量】单击打开,进入平面视图。切换到【项目浏览器】-【立面】-【南立面】,根据真题南立面图尺寸先绘制四条横向【参照平面】分别为2000、16300、1200、29500。

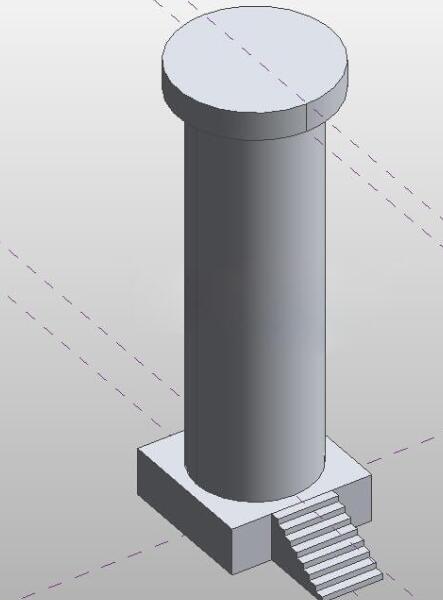

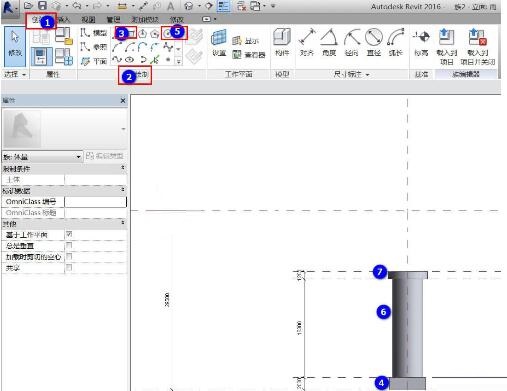

      使用创建【创建选项栏】-【绘制选项卡】中的矩形绘制矩形承台轮廓,再使用【形状选项卡】-【创建形状】创建成【实心形状】,根据相同的绘制方法绘制圆形柱和小圆形柱。

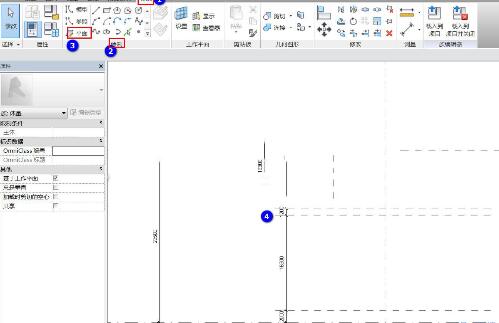

      根据剖面图尺寸绘制出楼梯,在南立面绘制出楼梯轮廓,再使用【实心形状】。

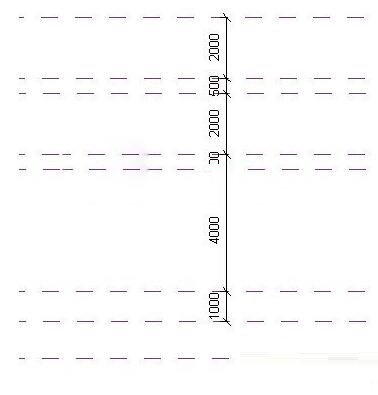

      再根据南立面图绘制六条参照平面,分别为:1000、4000、500、2000、500mm的参照平面。
      使用【绘制】中矩形绘制圆形轮廓,再绘制12边的外接多边形轮廓、大圆形轮廓、小型矩形轮廓,以及塔尖角轮廓。
      绘制完成之后即可得到最终成果。
      上面就是小编为大家带来的使用Revit体量绘制水塔的图文教程,一起来学习学习吧。相信是可以帮助到一些新用户的。
