标题 Revit注释符号族载入到项目中显示太大的解决教程
分类 教程攻略-教程-电脑软件教程
内容
    　　Revit注释符号族载入到项目中显示太大？接下来就为各位新手朋友讲解Revit注释符号族载入到项目中显示太大的解决操作内容，有需要的朋友快来跟随小编一起看看吧！

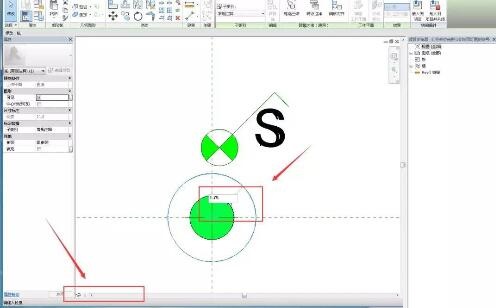

    　　如图，制作这个符号族我们该注意些什么呢？
    　　选择常规注释族样板制作符号族时，注意看视图区域左下角是没有修改视图比例的地方的，默认是1:1的比例大小，所以当不知道符号线该画多少尺寸时可以按比例进行计算一下;如：CAD图纸中视图比例是1:100，符号线圆的半径是175mm，那创建时圆的半径应该是1.75mm。这样做出来的族载入到项目中就没问题了。

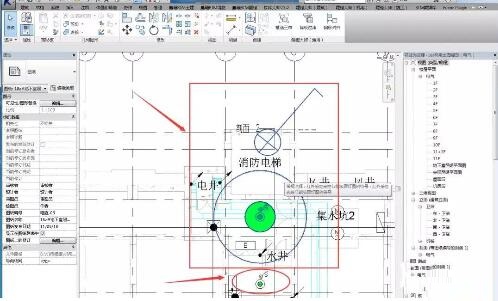

    　　注意，注释符号族可以作为嵌套族载入到对应的族中来，再载入到项目中，这样符号是跟着族一起的，符号线一般在项目中平面视图显示是在中等或粗略模式下，精细模式下将显示模型实体，所以需要对符号线进行可见性的调整。
    　　上面就是小编为大家带来的Revit注释符号族载入到项目中显示太大的解决教程，一起来学习学习吧。相信是可以帮助到一些新用户的。
