    　　最近很多新手朋友表示，自己还不熟悉Navisworks中的链接功能，下面小编就带来了Navisworks使用链接功能的图文步骤，不懂的朋友一起来看看吧。

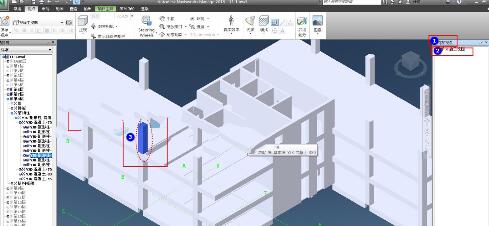

    　　打开Navisworks场景文件，切换到保存视点的【7F施工视图】当中，再当前场景视点位置会有标注一个红圈。

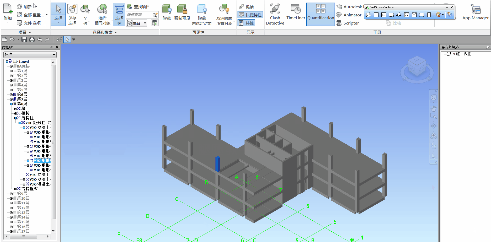

    　　对当前的结构柱添加施工现场的照片及相关企业网站信息。为更好显示，单击视点选项卡的渲染样式面板中的模式改为【渲染】，这样再场景当中看起来就会好很多。

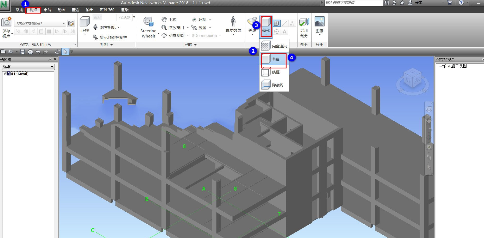

    　　在Navisworks中还提供链接的工具，这样能链接外部数据到当前的场景当中。确定【选择和搜索】面板的选取精度是【最高层级的对象】，单击选择结构柱，再切换到【项目工具】选项卡中可以看到【链接】面板，再链接面板当中可以使用【添加链接】、【编辑链接】、【重置链接】三种方式对当前的图元整合更多的数据。如图所示：

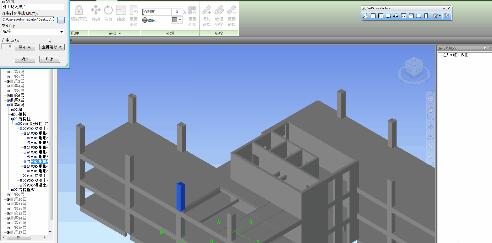

    　　比如，使用【添加链接】工具将会弹出【添加链接】对话框，然后再对话框名称进行定义为施工现场照片，还要链接指定的文件或者是外部的URL网址，接下来单击浏览会弹出【添加文件】对话框，然后确定文件的类型是图像数据格式，找到施工照片单击确定。将照片关联到链接当中来，还要修改类别为标签，添加连接到场景结构柱任意位置，单击确定。这样就为结构柱添加了标签。

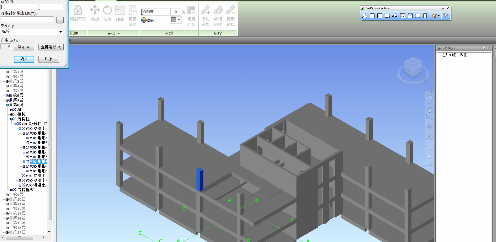

    　　对柱进行施工单位描述，一样用上一面内容所讲得步骤使用【添加链接】，名称为施工单位信息，链接【URL】网址就用腿腿教学网替代，同时要确定类别是【超链接】，也把信息添加到结构柱，这样就对结构柱添加了几个新的链接方式，将外部的数据整合到结构柱中。

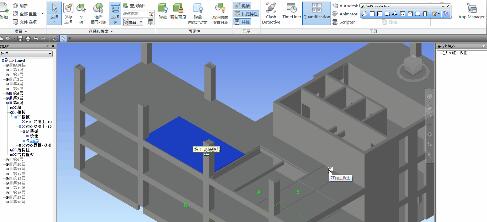

    　　现在单击常用选项卡显示面板中链接，看到的场景显示我们链接进来的信息，单击链接进来的施工现场照片，就可以看到照片景象。单击【URL】Navisworks将会调用浏览器打开网址。
    　　Navisworks使用链接方式对施工现场信息进行整合，来达到施工现场管理的统一。
    　　才接触Navisworks软件的各位伙伴，学完本文Navisworks使用链接功能的图文步骤，是不是觉得以后操作起来会更容易一点呢？
