标题 迅捷CAD编辑器标注钝角度数的相关操作讲解
分类 教程攻略-教程-其他教程
内容
    迅捷CAD编辑器软件被广泛应用,但有的新手用户还不太熟悉,下面小编就讲解关于迅捷CAD编辑器标注钝角度数的相关操作方法,希望可以帮助到你们。
    已知角度标注命令是DIMANGULAR,快捷键是DAN。标准钝角的方法需要一点变化

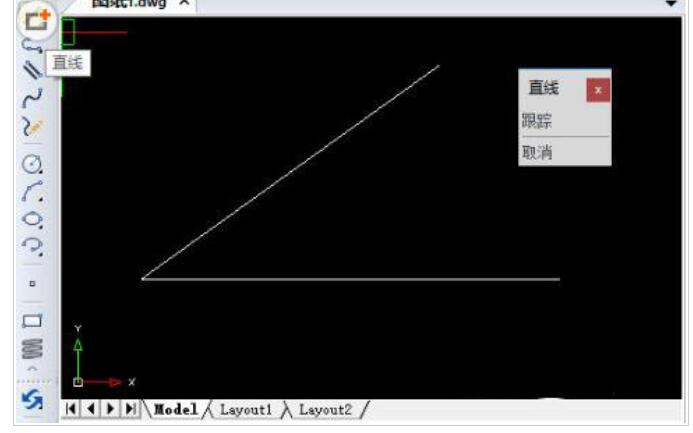

    绘制一个未知度数角
    调用角度标注命令

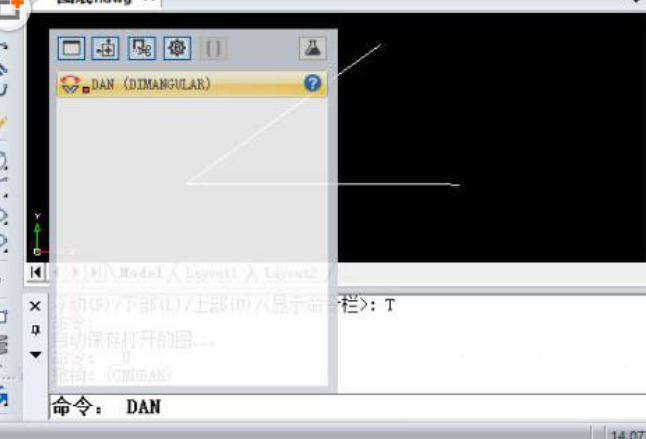

    在命令行里输入快捷键DAN,调用角度标注DIMANGULAR命令
    标注出锐角的度数
    角度标注命令的调用后,命令行会显示相应的操作指示,按照指示提示,可以快速的标注出这个锐角的度数

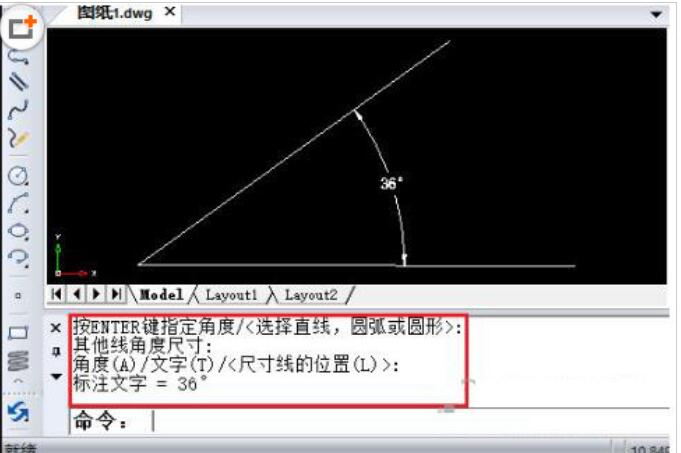

    例子中绘制的角,锐角角度会自动标注文字显示为36°
    标注出钝角度数
    接着方法依然同上,在命令行里输入快捷键DAN,调用角度标注DIMANGULAR命令
    此时命令行会提示“按ENTER键指定角度/<选择直线,圆弧或圆形>:”命令字样,直接按ENTER键指定角度
    此时命令行会提示“角度顶点:”命令字样,按照指示要求选择角度顶点
    此时命令行会提示“角度的第一面:”命令字样,按照指示要求选择角度的第一面
    此时命令行会提示“角度的其他面:”命令字样,按照指示要求选择角度的其他面
    此时命令行会再次提示“角度(A)/文字(T)/<尺寸线的位置(L)>:”命令字样,直接按ENTER键即可

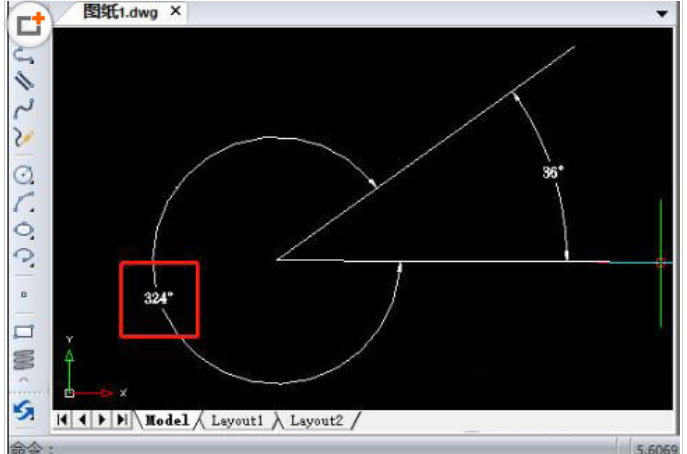

    这时候绘图框中的角不 再标注出锐角度数,而是直接标出钝角度数324°
    上文就讲解了迅捷CAD编辑器标注钝角度数的相关操作过程,希望有需要的朋友都来学习哦。
