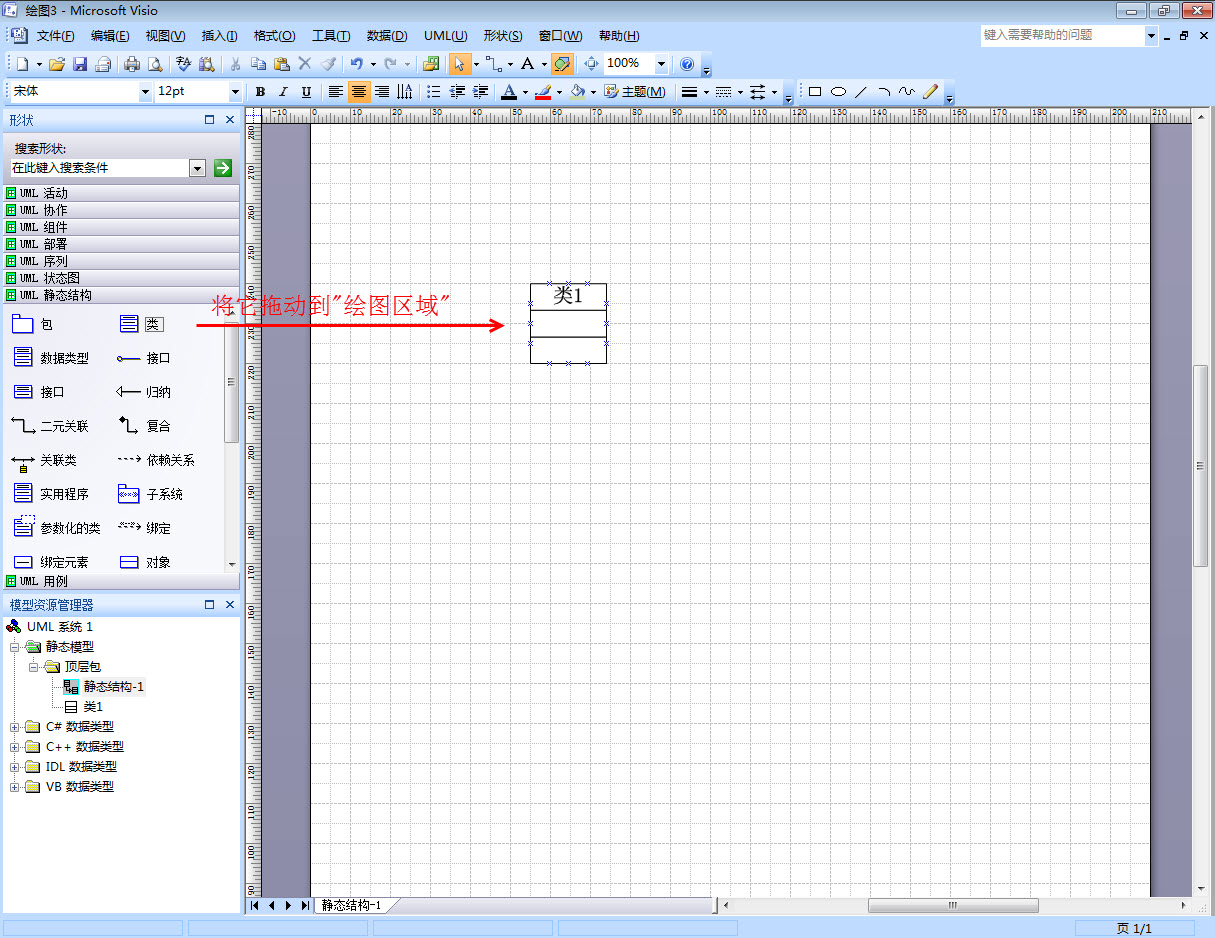

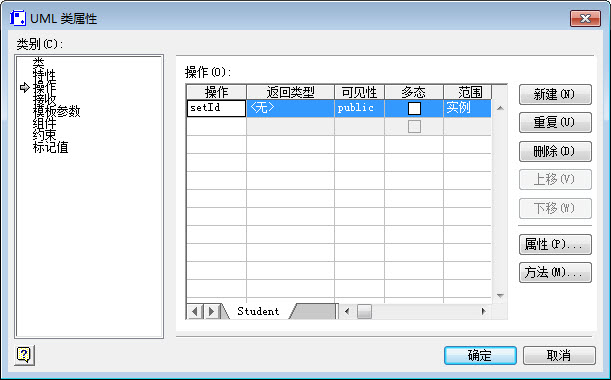

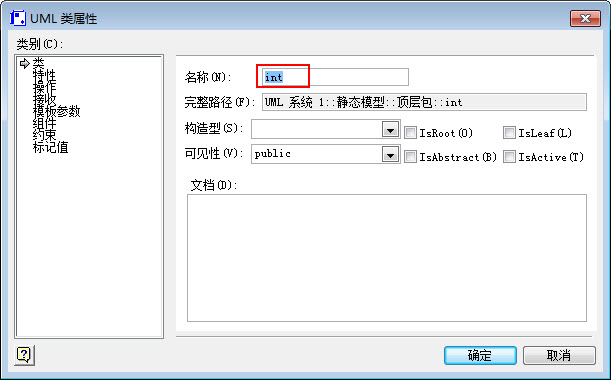

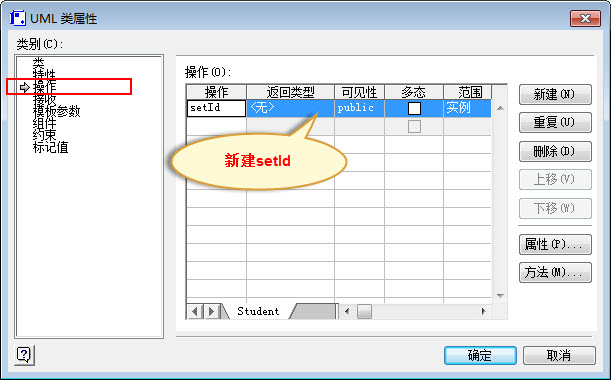

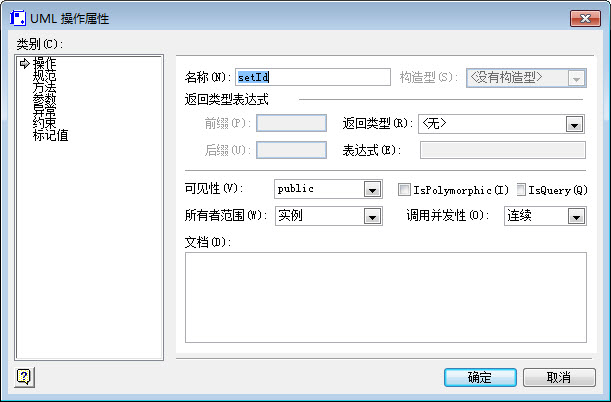

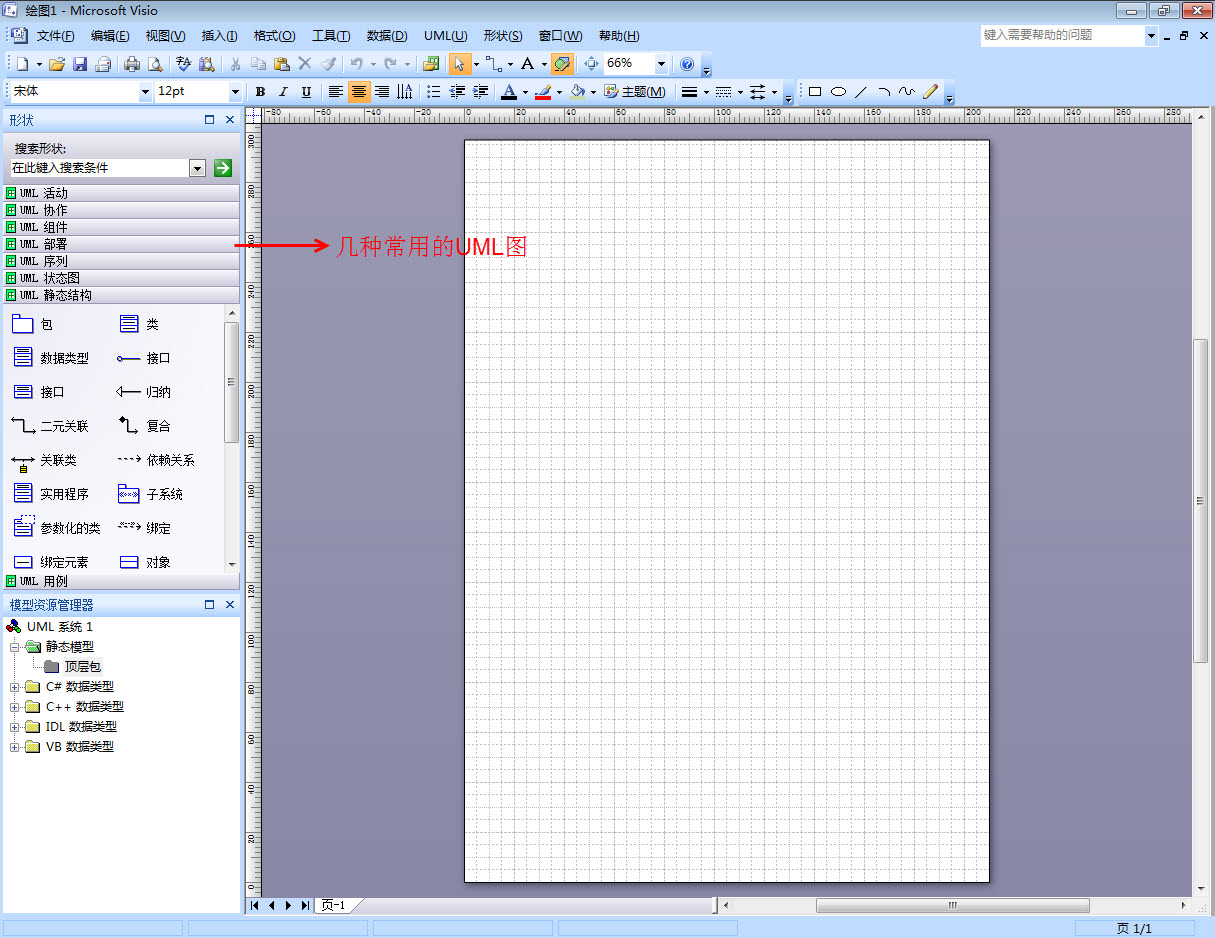

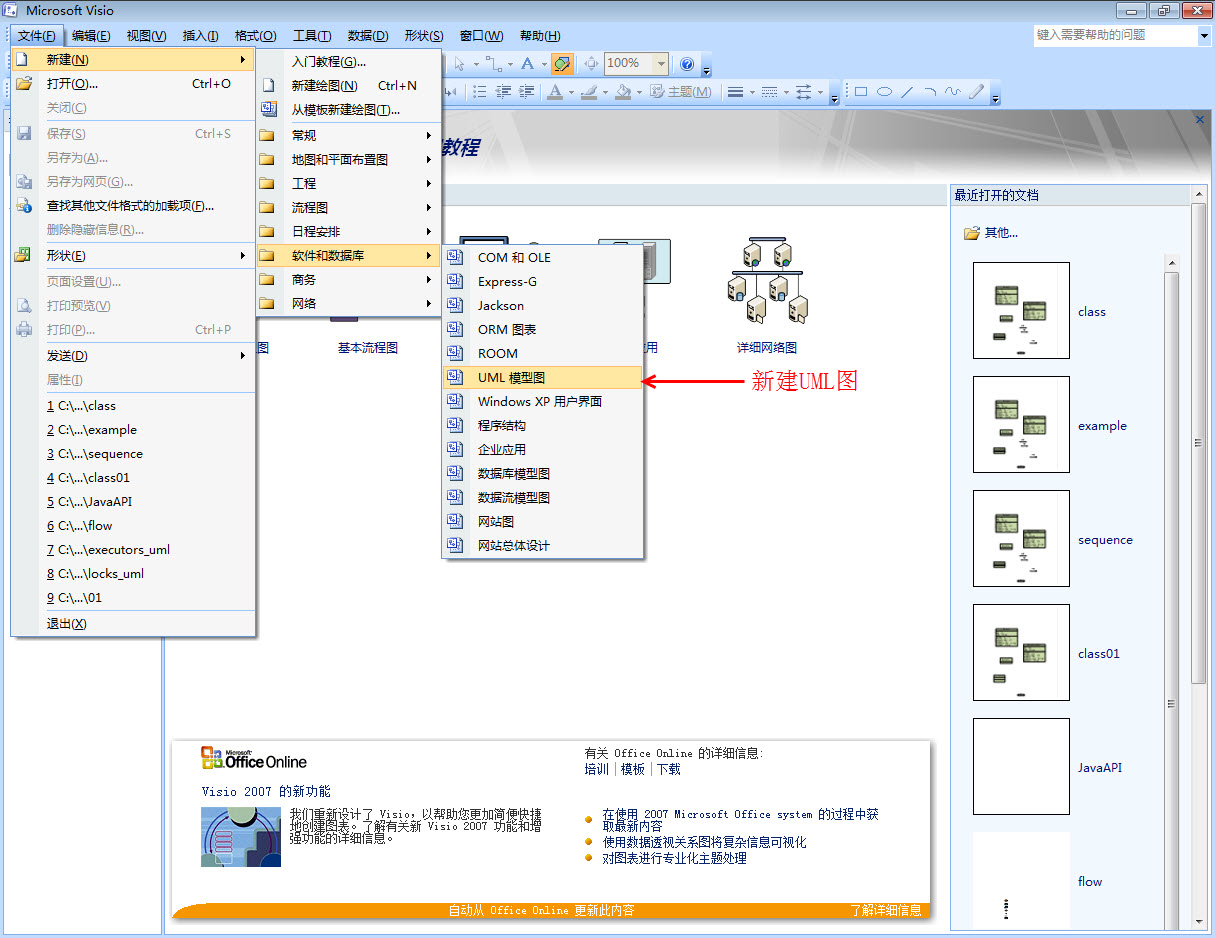

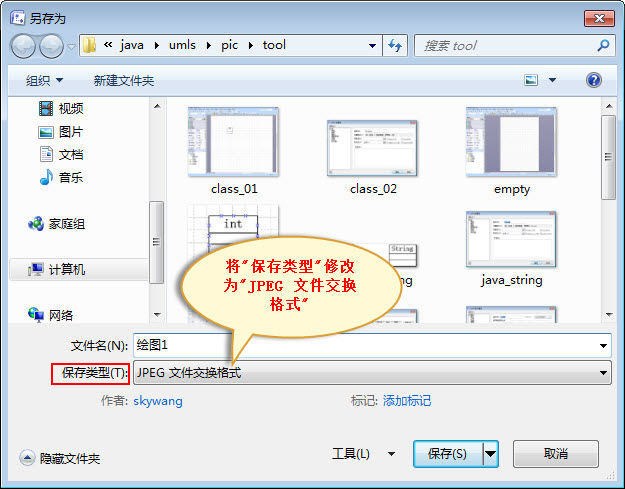

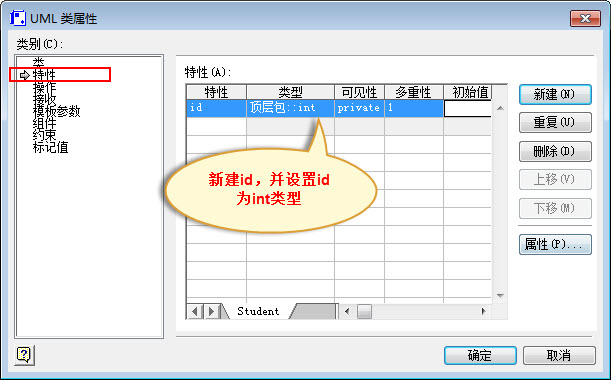

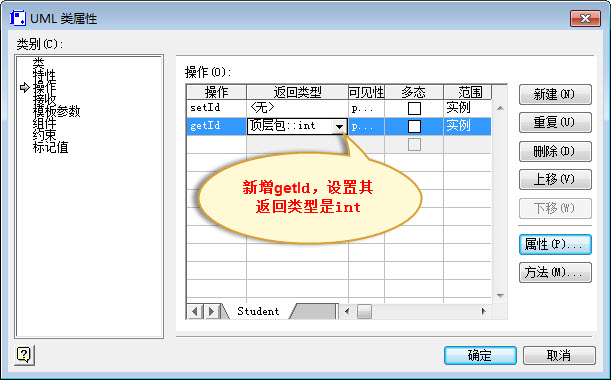

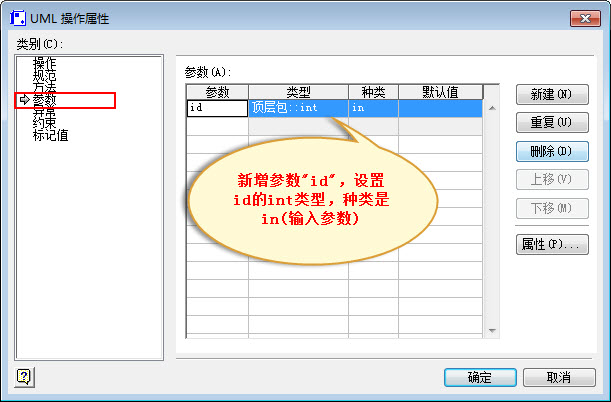

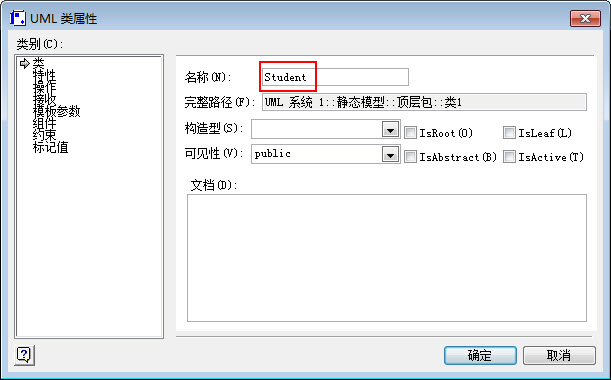

01. 新建UML图 打开"visio 2007"后,点击"文件" -> "新建" -> "软件和数据库" -> "UML模型图"。如下图所示。  新建UML模型图之后,看到如下图所示画面。图的左侧,是几种常用的UML图的图形元素。  02. 新建"类" 将"静态结构"中的"类",拖到绘图区域;然后,将字体大小设置为14。如下图所示。  03. 打开"UML类属性"对话框 双击绘图区域的"类1",弹出"UML类属性"对话框;并将类名修改为"int"。如下图所示。  04. 创建"int类" 点击"确定",创建"int类"。创建的"int类"在绘图区域的形状如下图所示。就这样,一个非常简单的类就创建成功了!  下面创建一个稍微基本的类Student,Student声明如下: public class Student { private int id; public void setId(int id); public int getId() ; } 01. 打开"UML类属性"对话框。 第01~03步,新建一个类,打开一个"UML类属性"对话框,并设置类名为Student。如下图所示。  02. 创建"特性"。 点击对话框的"特性",并添加Student的属性"id",设置id的类型是int类型。如下图所示。  03. 创建"操作"。 (01) 点击对话框的"操作",并新建操作"setId"。如下图所示。  (02) 选中"setId",点击"属性",弹出"UML操作属性"对话框。如下图所示。  (03) 点击"UML操作属性"对话框,并新增参数"id",设置id的int类型,种类是in(输入参数)。如下图所示。  (04) 点击"确定"。返回"UML类属性"对话框。如下图所示。  (05) 点击"新建"按钮,新建操作"getId",并设置其返回类型是int。如下图所示。  04. 点击"确定",关闭"UML类属性"对话框。就这样,Student的类图就创建完成了。如下图所示。  05. 保存类图为jpg图片。 通过visio创建的文件,默认会被保存为.vsd格式。.vsd格式的文件包含了文件的完整信息,能方便下次修改! 但是,有时候我们需要将完成的visio图单独的抠出来。例如,将上面完成的Student单独的保存成一张图片。可以通过以下操作完成: (01) 点击"文件" -> "另存为",弹出"另存为"对话框;然后将"保存类型"修改为"JPEG 文件交换格式"。如下图所示。  (02) 点击"确定",文件就被保存为一张JPEG图片。如下图所示。  |
