标题 CIMCOEdit5使用教程 CIMCOEdit5如何与CNC连接
分类 教程攻略-教程-电脑软件教程
内容
    CIMCO Edit V5 是CIMCO软件公司专为数控编程而设计的专业软件,CIMCO Edit V5具有可以向DNC传输功能,也能与CNC连接。CIMCOEdit5里面DNC设置 就是与机床连接的DNC设置,来看一下详细的使用教程吧!
    IMCOEdit5与CNC连接通过数据线啊,把cimcoedit和CNC的传输参数设置成一样的就可以传了。
    DNC RS-232 communications: DNC-RS232传输功能
    提供车床2轴/铣床3轴-5轴刀具路径模拟功能,支持的NC格式如FANUC、Hass、Siemens 840D、Heidenhain、Mill plus、Okuma、Maho。
    3D刀具路径可任意动态旋转、缩小放大、平移显示、亦可显示加工程序的原点。
    可读取CAD/CAM系统产生的STL档与夹治具进行刀具路径验证显示,可更清楚有效的判断程序的准确性。
    支持FANUC Macro巨集指令,进行刀具路径模拟(支持MACRO B SINE CURVE/G65/Ellipse/G43.4/ G68.2)。
    在传输时,不般在5分钟就会提示数据溢出。请大家帮忙看下传输设置应该怎样设置。

    将流控制设到软件和硬件试试,再不行就只有换台好点的电脑了

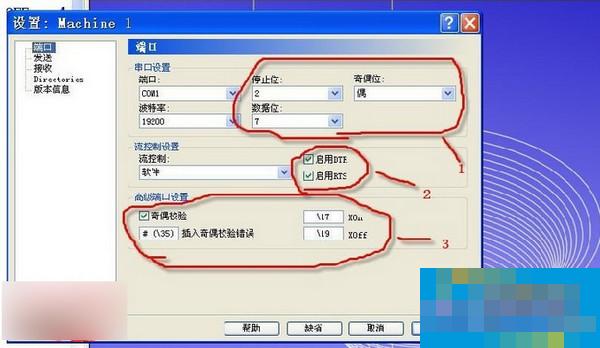

    DNC通讯:
    端口设置:
    端 口:COM1
    停止位:2
    奇偶位:偶
    波特率:19200
    数据位:7
    流控制设置
    流控制:软件
    不启用DTR
    不启用RTS
    高级端口设置
    不启用奇偶效验

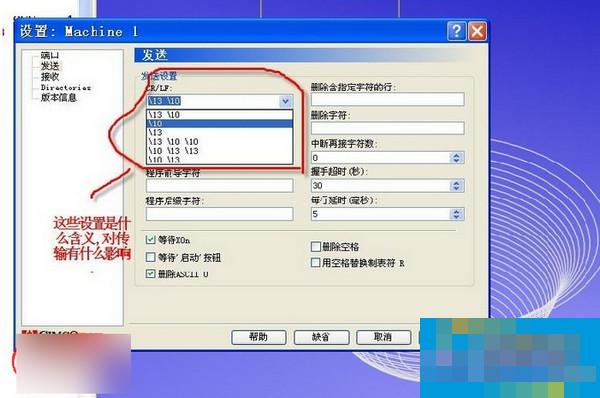

    发送设置
    CR/LF:10
    删除含指定字符的行:不设置
    开始触发器:不设置
    删除字符:不设置
    结束触发器:不设置
    中断再接字符数:07
    程序前导字符:不设置
    握手超时(秒):0%
    程序后缀字符:不设置
    每行延时(毫秒):58
    等待Xon:选择
    等待'启动'按钮:不选择
    删除ASCII 0:选择
    删除空格:不选择
    用空格替换制表符 R:不选择
    Send files with non-standard C:不选择
    接收设置
    CR/LF:自动
    开始触发器:不设置
    删除含指定字符的行:不设置
    删除字符:所有小于ASCII 32的字符
    接收超时(秒):5
    Omit empty lines:不选择
    高级接收设置
    发送XOn:不选择
    在开始接收时发送:不设置
    Directories设置
    缺省发送
    缺省发送路径:不设置
    缺省后缀:不设置
    其他后缀:不设置
    缺省接收
    缺省接收路径:不设置
    缺省后缀:不设置
    其他后缀:不设置
    回复 支持
