      可能有的朋友还不知道SW2014怎么画螺纹?那么现在笔者就和大家一起分享SW2014画螺纹的方法,还不知道的朋友可以来学习一下哦,希望可以帮助到大家。
      1 首先,随便画一个圆柱

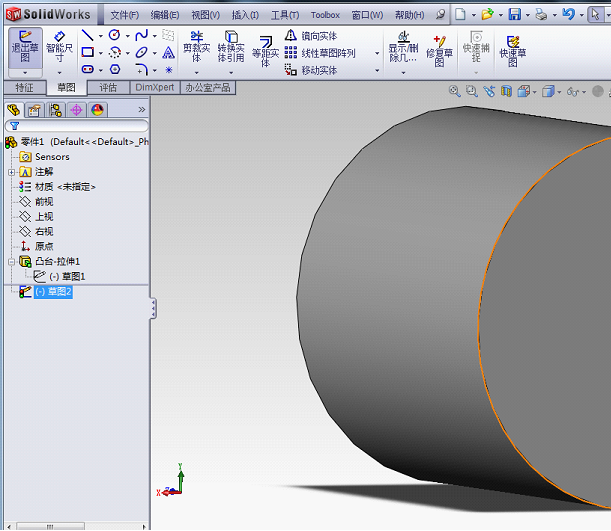

      2 在原来的地方画一个一摸一样的圆(草图2)

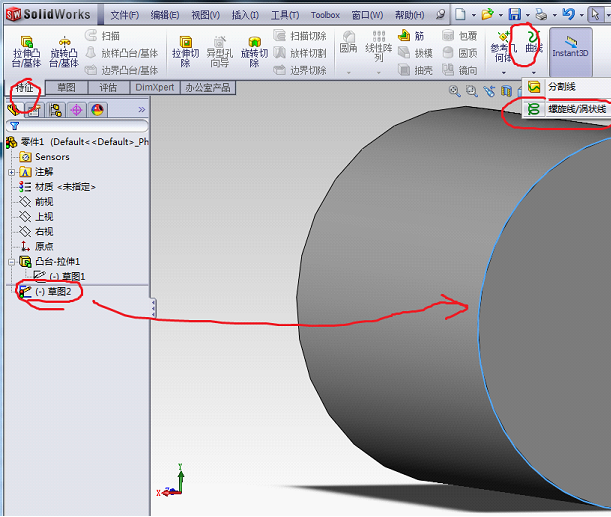

      3 在特征选项卡中点击曲线-螺旋线/涡状线
      4 设置螺距和圈数,画螺旋线

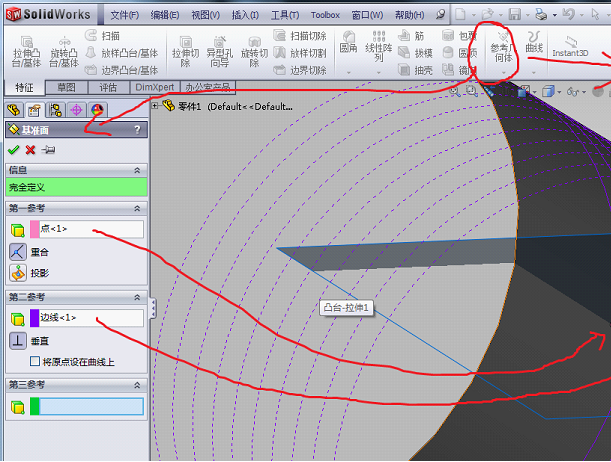

      5 建立一个基准面,第一参考是点,第二参考是曲线

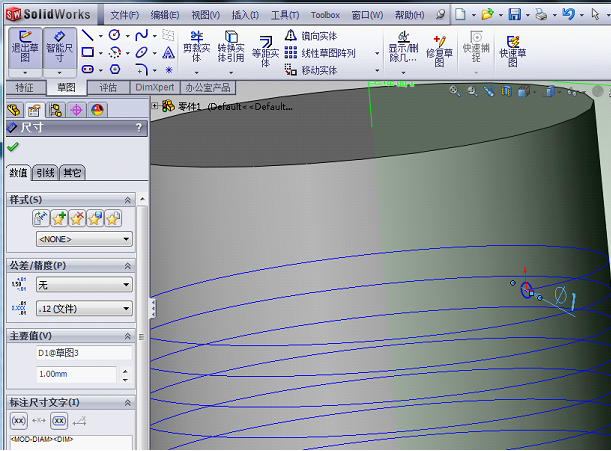

      6 在刚才新建的基准面上画圆

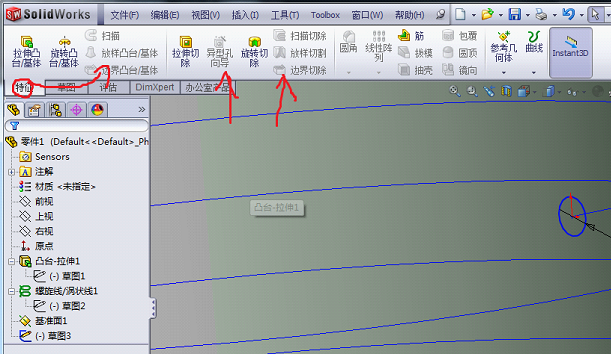

      7 如果你的某些按钮不可用,是因为你没有退出草图

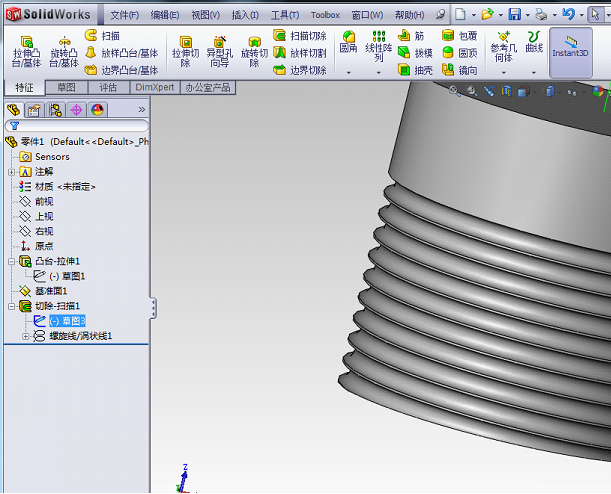

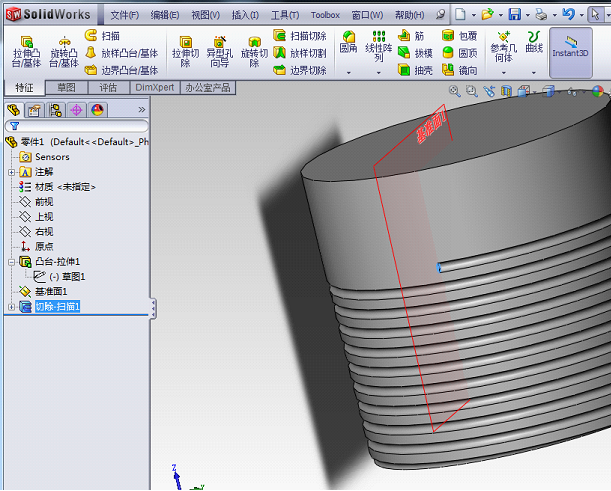

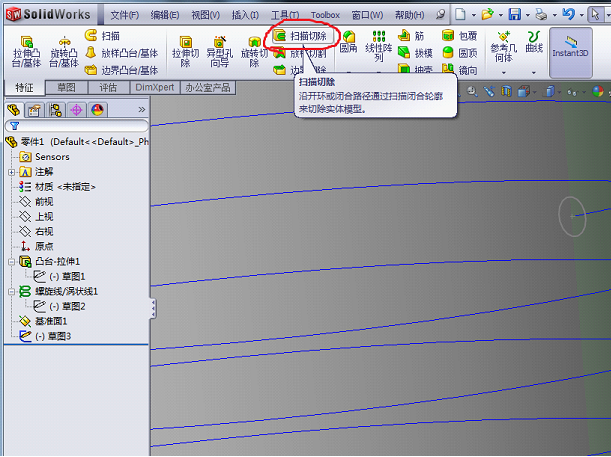

      8 然后点击扫描切除
      9 轮廓就是这个元,路径就是这个螺旋线

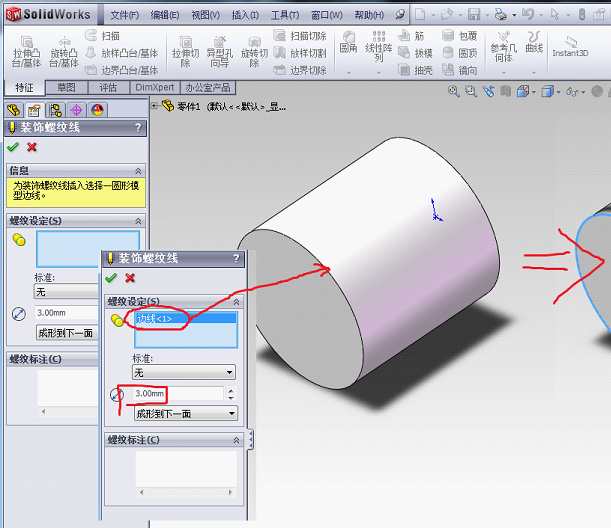

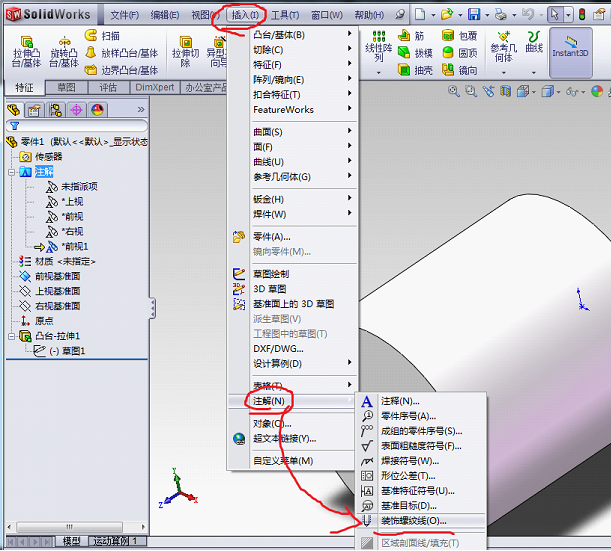

      10 也可以用装饰性螺纹,点击插入,注解,装饰螺纹线
      11 选择边线是一个圆(任意圆都可以),然后下面的3mm随意,你改成10mm样子也不会变,因为只是装饰性螺纹。

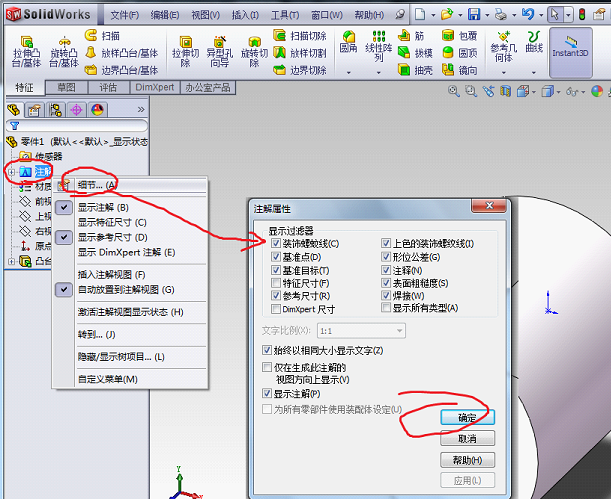

      12 装饰性螺纹的命令:右击注解,点击细节,然后勾选"装饰螺纹线"
      13 选择边线是一个圆(任意圆都可以),然后下面的3mm随意,你改成10mm样子也不会变,因为只是装饰性螺纹。
      14 如果你找不到装饰性螺纹的命令,右击注解,点击细节,然后勾选"装饰螺纹线"
      以上就是笔者分享的SW2014画螺纹的方法,有需要的朋友不要错过哦。
