相信大家都很熟悉Altium Designer2020这款软件，那么大家知道Altium Designer2020怎么绘制电路板3D效果图吗?今天小编就和大家分享一下Altium Designer2020绘制电路板3D效果图的方法，大家可以来看看哦。

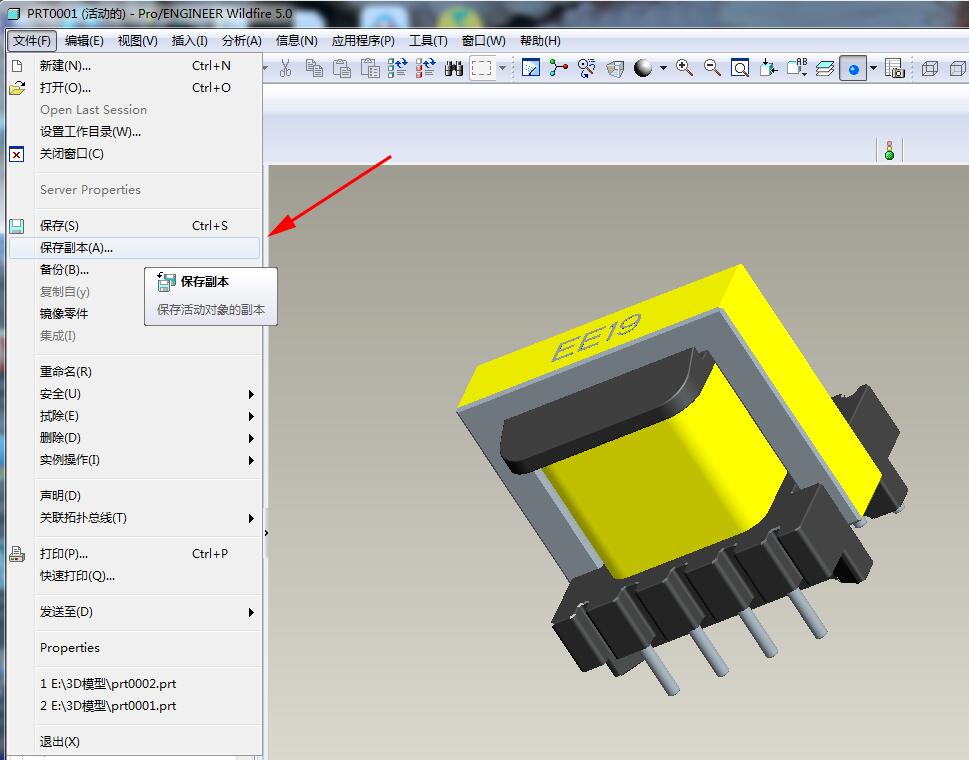

首先，在Pro/E中绘制好原件图后，点击“保存副本”。

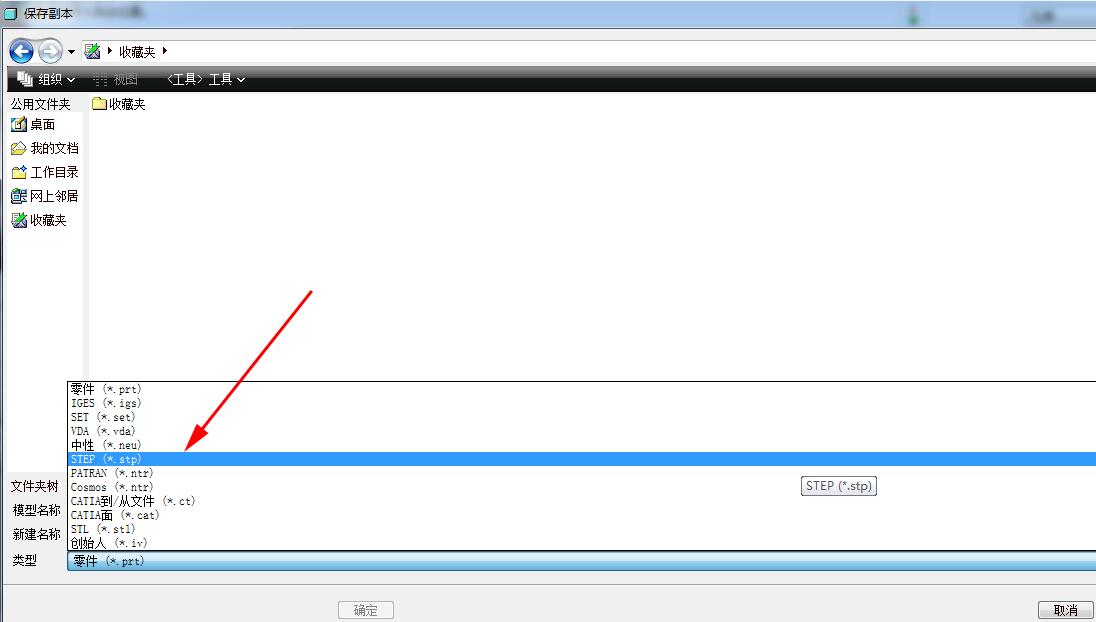

选择“STEP"格式。

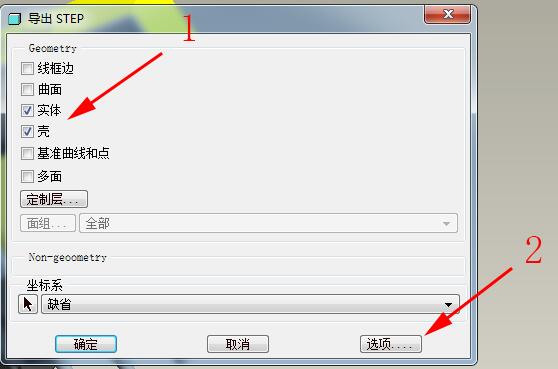

选择“实体”和“壳”之后，单击“选项”按钮。
在弹出的窗口直接点确定。

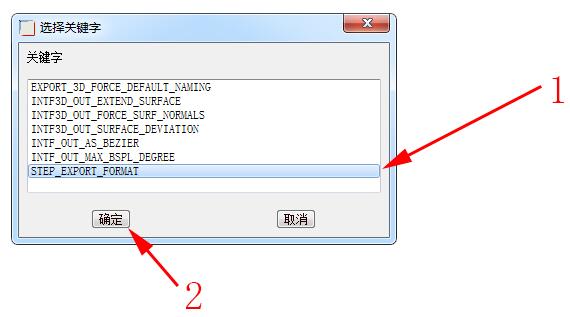

如图选择。

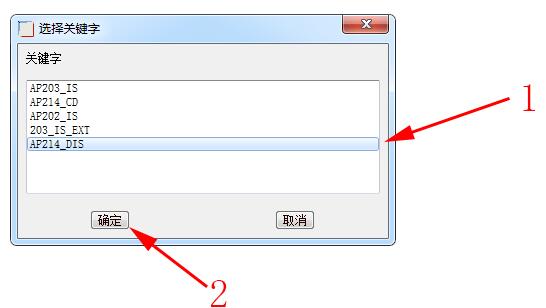

如图选择后点击确定。
重复第5步后如图选择后点击确定。

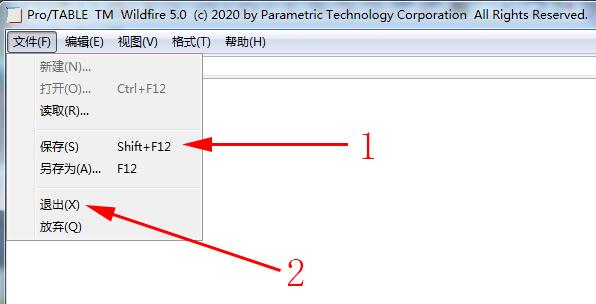

如图点击保存后退出。
给新原件命名后点击“确定”退出。
打开Altium Designer2020，在画好的2D封装库内选择放置3D原件体。
选择刚在Pro/E 中保存的文件打开，调整位置和角度。这样一个3D的元器件就做好了。做好后可以按快捷键“3”预览，如下图所示。

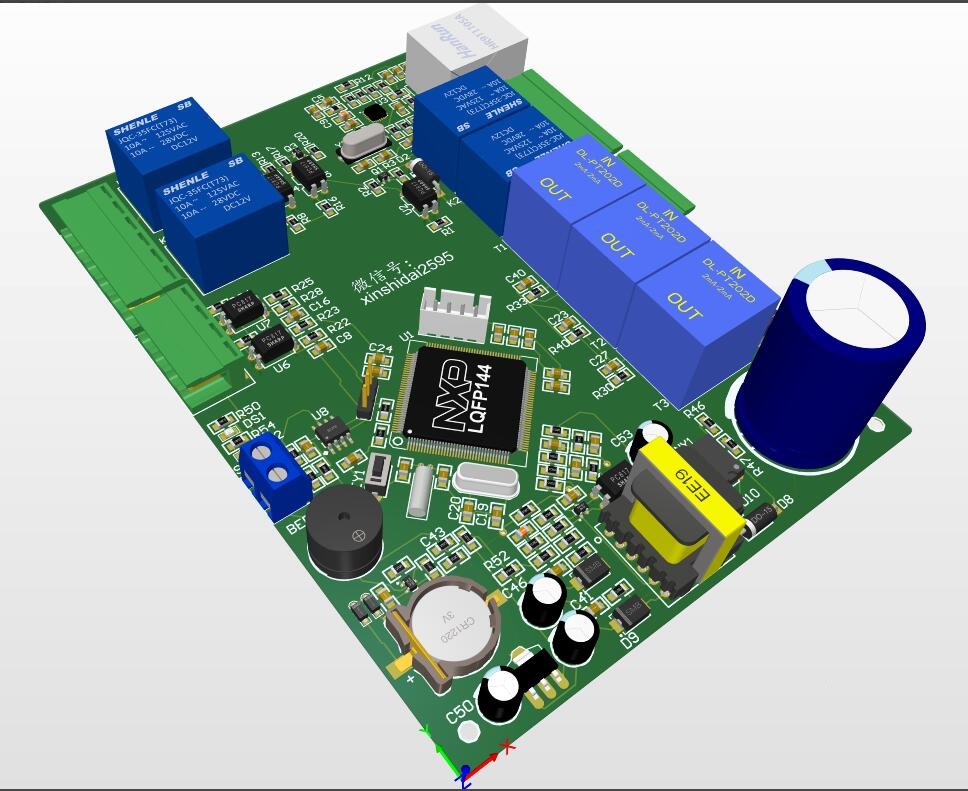

把所有的原件都做好后放置在PCB上，完成后的效果就如下图所示：
以上就是小编分享的Altium Designer2020绘制电路板3D效果图的方法，希望可以帮助到大家哦。
