软件 PADS Layout
分类 PC软件-图形图像-CAD软件
语言 简体中文
大小 142.94MB
版本 9.5 官方版
下载
介绍
    PADS Layout官方版是一款非常实用、非常专业的电路板设计软件,PADS Layout官方版广泛应用于电子机械设计,支持完整的PCB设计流程,PADS Layout涵盖了从原理图网表导入,规则驱动下的交互式布局布线,DRC/DFT/DFM校验与分析,直到最后的生产文件(Gerber)、装配文件及物料清单(BOM)输出等全方位的功能需求,确保PCB工程师高效率地完成设计任务!

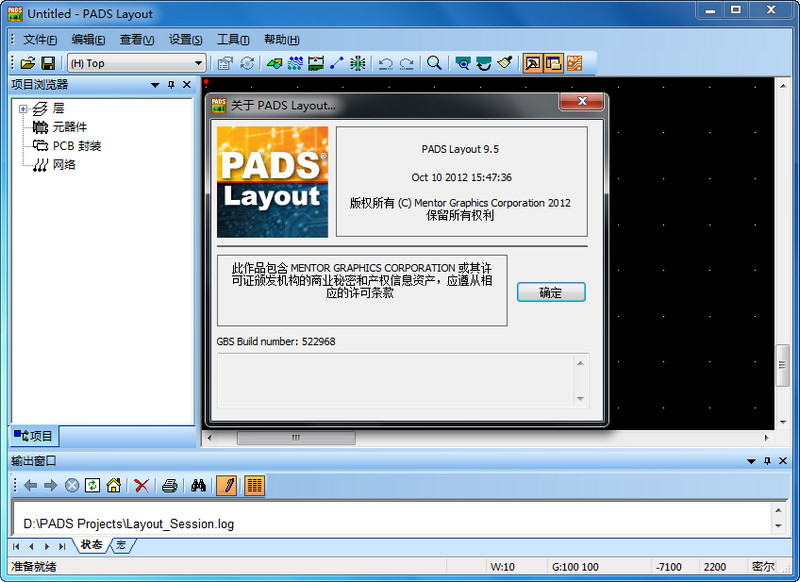

    PADS Layout截图
    PADS Layout软件介绍
    Mentor Graphics公司的PADS Layout/Router环境作为业界主流的PCB设计平台,以其强大的交互式布局布线功能和易学易用等特点,在通信、半导体、消费电子、医疗电子等当前最活跃的工业领域得到了广泛的应用。PADS Layout/ Router支持完整的PCB设计流程,涵盖了从原理图网表导入,规则驱动下的交互式布局布线,DRC/DFT/DFM校验与分析,直到最后的生产文件(Gerber)、装配文件及物料清单(BOM)输出等全方位的功能需求,确保PCB工程师高效率地完成设计任务.
    PADS Layout功能介绍
    PADS SPICEnet:
    从PADS Logic 中导出SPICE 网络表文件。供SPICE 仿真软件导入仿真。如Intusoft ICAP/4,Berkeley SPICE 3,PSpice。
    PADS Logic PDF:
    在PADS Logic 中支持导出智能的全息PDF 文档。保留原理图层次结构、元器件名称与属性、网络名称属性等全部设计信息均可在PDF文件中浏览。
    Spice integration:
    从DxDesigner 中导出标准的Spice 网络表文件。
    Variant Manager for PADS:
    生产料表的派生管理模块,支持从一个PCB 设计衍生出不同规格的生产料表,以适应不同档次、型号产品备料、加工的需要,可以设置PCB 上不同元器件的安装与否、替换型号等选项。
    PCB Editor:
    基本PCB 设计模块,包括手工布局布线、设计规则校验(DRC)、手工敷铜、工程修改命令(ECO)、焊盘及过孔库编辑、Gerber 数据输出等功能。
    PADS Logic:
    原理图设计环境。可实现如下功能
    - 多页/层次式原理图的创建与编辑
    - 单一/组合式(Slot)原理图符号创建与编辑,提供符号向导帮助设计者快速创建多管脚器件的原理图符号
    - PCB 网表输出,原理图与PCB 交互定位(Cross Probe)
    - 原理图与PCB 正反标注(Forward/Backward Annotation)
    - 汉字输入
    - 设计规则检查(DRC)
    - PCB 设计规则定义,并可将设计规则随网表输出至PCB 设计环境
    - 设计报表(BOM)
    DxDesigner 040:
    原理图设计与数据管理环境。可实现如下功能
    - 多页/层次式原理图的创建与编辑
    - 单一/组合式(Slot/Fructure)原理图符号创建与编辑,提供符号向导帮助设计者快速创建多管脚器件的原理图符号。可从互联网上或生产厂家提供的器件手册中读取管脚与属性信息,自动创建标准的原理图符号
    - PCB 网表输出,原理图与PCB 交互定位(Cross Probe)
    - 原理图与PCB 正反标注(Forward/Backward Annotation)
    - 汉字输入
    - 可根据名称、属性等信息对元器件(或网络)进行检索封装预览功能,可查看原理图符号所用物理封装的外观、尺寸等信息
    - 设计复用
    - 设计规则检查(DRC)
    - PCB 设计规则定义,并可将设计规则随网表输出至PCB 设计环境
    - 全息归档功能,可将设计文件导出为PDF 文档,原理图层次结构、元器件名称与属性、网络名称属性等全部设计信息均可在PDF 文件中浏览
    - 设计报表(BOM)
    PADS Layout软件特色
    1:Pads layout中把相同的值得元件高亮,
    2:出贴片图以及gerber文件
    3:pads layout里群组等长走线
    4:pads router中查看网络长度
    5:原理图封装的制作
    6:创建一个多个部分组成的元件。
    7:异形焊盘的制作
    8:pads logic显示元件的一些属性
    9:pads导入dxf文件
    10:把keepout层的铜皮的填充显示为网格状
    11:添加地过孔
    12:pads logic中显示元件的属性
    13:PADS LOGIC导出BOM
    14:pads layout导入网表时怎么把元件分散摆放
    15:pads layout把多个元件整体旋转
    16:同一个原理图封装在pcb中一不同pcb封装形式表现
    17:隐藏某一网络的飞线
    18:layout里一些走线(空心的)删除不了,或者是过孔。有的元件没有锁住也删除不了,也可能是有和元件连接的走线被锁住了。
    19:修改了封装如何更新到pcb中
    PADS Layout更新日志
    1. 优化的脚步从未停止!
    2. 更多小惊喜等你来发现~
